Kreslenie. 3.2. Časti automatického nastavenia teploty vzduchového filtra
2. To sa dosiahne zmiešaním studeného vzduchu s horúcim vzduchom, ktorý prechádza výfukovým potrubím a tam sa ohrieva. Pomer teplého a studeného vzduchu je riadený polohou klapky v nasávacom prúde, ktorý je priamo riadený podtlakovým motorom. Tlak vákua je regulovaný snímačom teploty umiestneným vo vzduchovom filtri, čím sa reguluje teplota vzduchu v určitých medziach.
3. Skontrolujte systém podľa popisu v Kapitola 3.
4. Na kontrolu činnosti komponentov je potrebná vákuová pumpa.
5. Odpojte vákuovú hadicu od motora, pripojte vákuové čerpadlo k motoru. Vytvorte tlak 22 kPa a držte ho.
6. Ak sa klapka otvorí, snímač teploty je chybný a musí sa vymeniť. Ak sa ventil neotvorí, motor vysávača je chybný a musí sa vymeniť (foto).

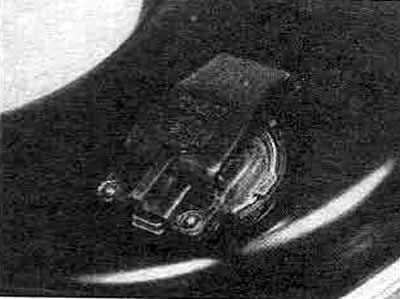

6.6A. Snímač teploty vzduchový filter ATC...

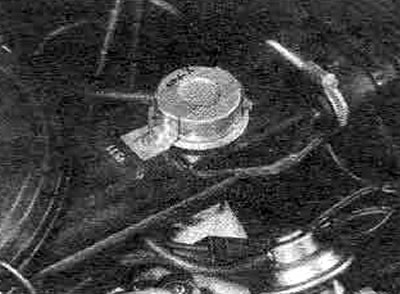

6,6V...a vákuový motor
