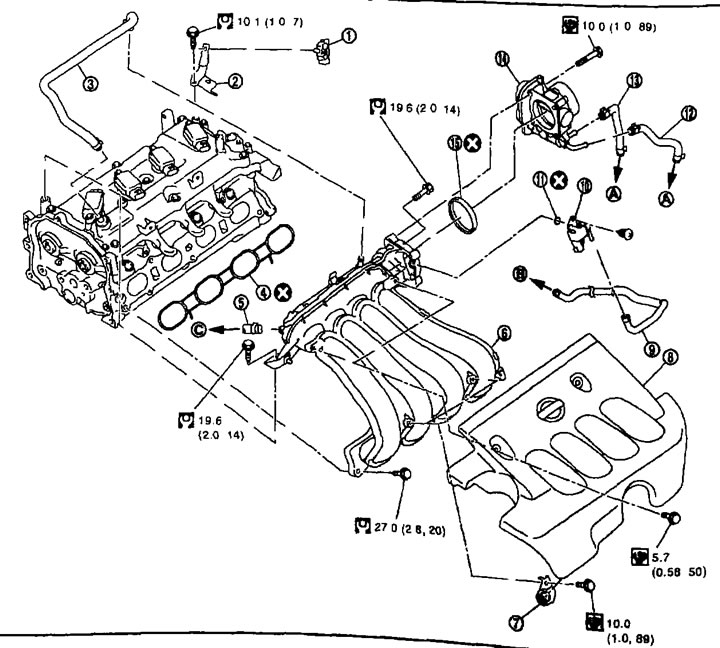

Nasávacie potrubie. 1. Svorka; 2. Držiak elektroinštalácie; 3. Hadica PCV; 4. Tesnenie; 5. Vákuová hadica; 6. Nasávacie potrubie; 7. Držiak; 8. Kryt motora; 9. Hadica EVAP; 10. Ventil na čistenie uhlíkového filtra EVAP; 11. O-krúžok; 12. Hadica na vodu; 13. Hadica na vodu; 14. Elektrický pohon plynu; 15. Tesnenie; A. Do výstupného potrubia; B. K centrálnemu palivovému vedeniu pod dnom; C. K posilňovaču bŕzd.
Odstránenie a inštalácia
Odstránenie
1. Odstráňte kryt z motora.
2. Vyberte mierku oleja.
Pozornosť. Aby ste zabránili vniknutiu cudzích častíc, uzavrite vodiaci otvor mierky oleja.
3. Odpojte hadicu PCV od sacieho potrubia a krytu ventilu.
4. Odpojte zostavu vzduchového potrubia a rezonátora. Pozri vyššie.
5. Odpojte vákuovú hadicu od sacieho potrubia. Pozri vyššie.
6. Odpojte vodné hadice od elektrického škrtiaceho ventilu a nainštalujte zátky, aby ste zabránili úniku chladiacej kvapaliny.
Pozornosť. Túto operáciu vykonajte, keď je motor stĺpcový.
- Nedovoľte, aby sa chladiaca kvapalina motora dostala do kontaktu s hnacím remeňom.
7. Odstráňte elektrický škrtiaci ventil.
Pozor:
- S elektrickým pohonom zaobchádzajte opatrne a vyhnite sa úrazu elektrickým prúdom.
- Nerozoberajte vedenie škrtiacej klapky.
8. Demontujte sacie potrubie (1) nasledovne.

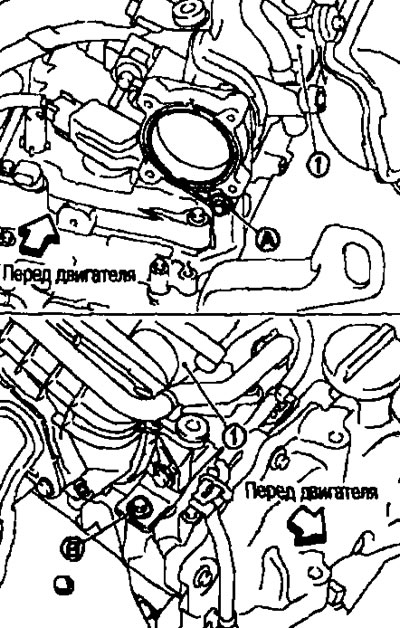

a. Uvoľnite a odstráňte upevňovacie skrutky sacieho potrubia (A) a (B).

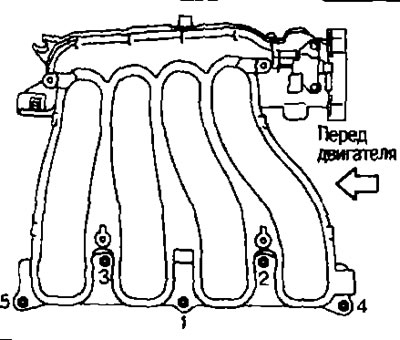

b. Uvoľnite upevňovacie skrutky v opačnom poradí, ako je znázornené na obrázku.
Pozornosť. Aby ste zabránili vniknutiu cudzích častíc, utesnite otvory v motore.
9. V prípade potreby odstráňte držiaky zo sacieho potrubia.
10. V prípade potreby demontujte elektromagnetický ventil preplachovania uhlíkového filtra EVAP zo sacieho potrubia.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí pri demontáži, berúc do úvahy nasledovné.
Nasávacie potrubie
1. Skontrolujte, či tesnenie nevypadlo z inštalačnej drážky sacieho potrubia.
2. Nasávacie potrubie nainštalujte nasledovne:

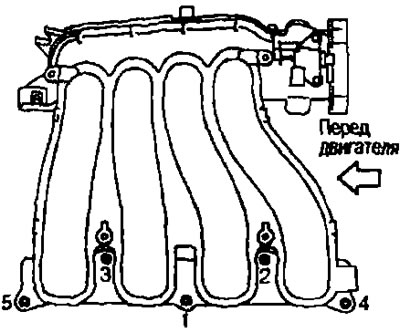

a. Utiahnite skrutky v poradí, ako je uvedené na obrázku.
b. Utiahnite upevňovaciu skrutku č. 1.

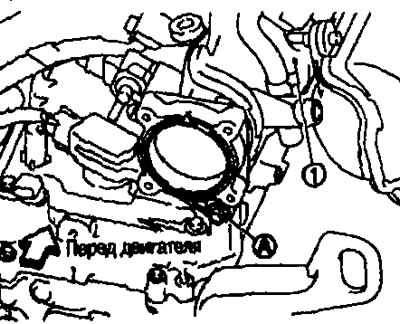

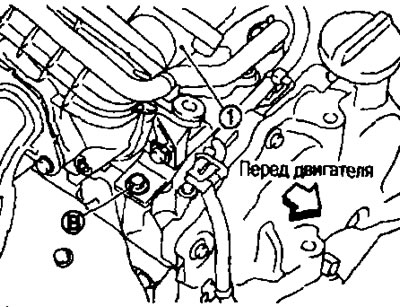

s. Utiahnite upevňovaciu skrutku sacieho potrubia (A), potom utiahnite upevňovaciu skrutku sacieho potrubia (B).
1. Nasávacie potrubie.
Elektrický škrtiaci ventil
- Utiahnite skrutky rovnomerne krížovým spôsobom v niekoľkých prechodoch.
- Pri odpájaní konektora od elektrickej škrtiacej klapky v prípade opravy vykonajte "Naučenie zatvorenej polohy škrtiacej klapky". Pozri kapitolu "Systém riadenia motora".
- B Pri výmene elektrického ovládača škrtiacej klapky v prípade opravy vykonajte "Naučenie zatvorenej polohy škrtiacej klapky" a "Naučenie prívodu vzduchu pri rýchlosti x x".. Pozri kapitolu "Systém riadenia motora".
