Mechanizmus riadenia a kormidlový mechanizmus — demontáž a montáž (Nissan Note E11)

Obsah: Umiestnenie komponentu (model R24T) ↓ Demontáž ↓ Po demontáži skontrolujte ↓ Montáž ↓

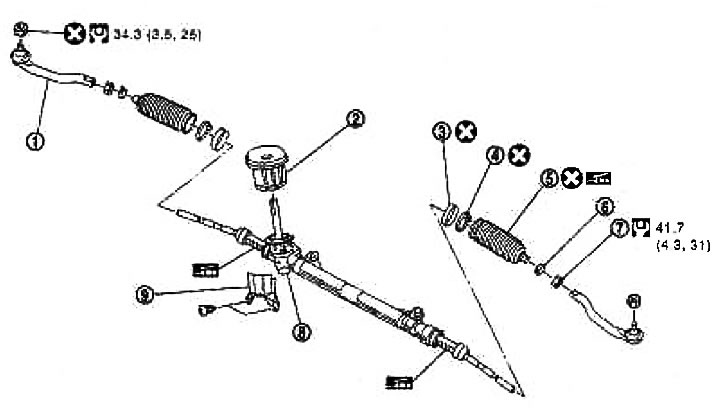

1. Vonkajší hrot; 2. Utesnite priehradku; 3. Tesniaci krúžok; 4. Svorka; 5. Prípad; 6. Svorka; 7. Poistná matica; 8. Zostava mechanizmu riadenia; 9. Tepelný štít

Umiestnenie komponentu (model R24T)

Demontáž

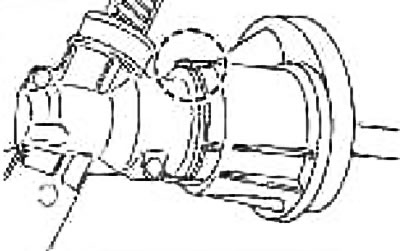

1. Uvoľnite výstupok tesnenia prepážky a vyberte ho z prevodovky riadenia.

2. Uvoľnite vonkajšiu poistnú maticu na konci spojovacej tyče a vyberte ju z prevodovky riadenia.

3. Odstráňte svorku a sponu (odrežte) a vyberte návlek a O-krúžok.

Upozornenie: Pri odstraňovaní krytu nepoškoďte zostavu vnútorného hrotu a krytu prevodovky riadenia.

Po demontáži skontrolujte

Železnica

Skontrolujte opotrebovanie a poškodenie. V prípade potreby vymeňte.

Septálne tesnenie

Ak sa odlomí okraj alebo sa zlomí tesnenie, vymeňte ho.

Guľový kĺb na konci spojovacej tyče

1. Moment kývania.

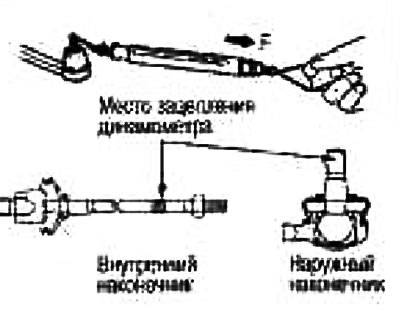

Zaveste silomer podľa obrázka a potiahnite ho. Uistite sa, že údaj, keď sa hrot guľového kĺbu a vnútorný koniec spojovacej tyče začnú pohybovať, je v normálnom rozsahu. Ak sa údaj líši od normy, vymeňte zostavu vonkajšieho hrotu a prevodovky riadenia.

Komponent	Vonkajší hrot	Vnútorný hrot
Miesto zapojenia dynamometra	Špička guľového kĺbu	Miesto zapojenia
Krútiaci moment, Nm (kg-m)	0,3-2,9 (0,03-0,29)	0,5-5,0 (0,05-0,51)
Meranie pomocou dynamometra, N (kg)	5-54 (0,51-5,51)	4-43 (0,41-4,4)

2. Axiálna vôľa guľových čapov.

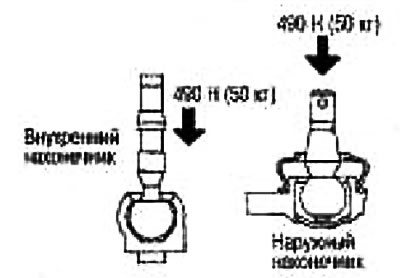

Aplikujte zaťaženie 490 N (50 kg) na hrot guľového kĺbu v axiálnom smere. Pomocou indikátora zmerajte rozsah pohybu, ktorý hrot vykonáva. Uistite sa, že hodnota je v rámci normálnych limitov uvedených nižšie. Ak sa hodnota líši od normy, vymeňte zostavu vonkajšieho hrotu a prevodovky riadenia.

Vonkajší hrot	Žiadna hra
Vnútorný hrot	Žiadna hra

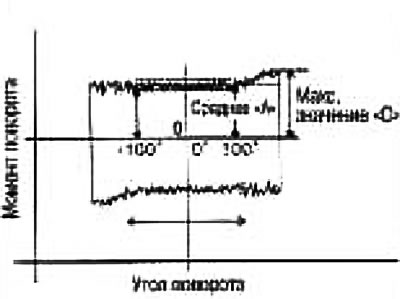

3. Pomocou nástroja na meranie predpätia (špeciálny nástroj) zmerajte moment otáčania šneku. Ak sa krútiaci moment líši od normy, vymeňte prevodovku riadenia.

Moment otáčania červa
Takmer neutrál (v rozmedzí ±100°): Priemer "A": 0,7-1,2 Nm (0,07-0,12 kg·m)
Iné ako vyššie uvedené: Maximálna hodnota 1,6 Nm (0,16 kg·m)

Montáž

Montáž sa vykonáva v opačnom poradí ako pri demontáži, berúc do úvahy nasledovné:

Naneste viacúčelové mazivo na posuvnú časť stojana.

Bezpečne upevnite kryt a tesniaci krúžok pomocou svorky. Utesnite sponu a odrežte prebytok.

Vložte prepážku tesnenia do prevodovky riadenia.

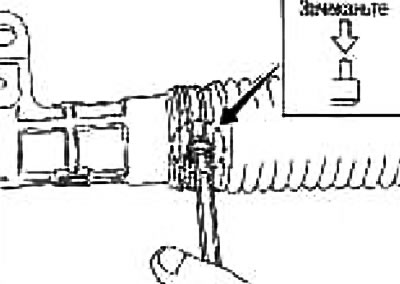

Vložte prepážku tesnenia do prevodovky riadenia.

Naskrutkujte poistnú maticu a umiestnite vonkajší koniec na vnútorný koniec a utiahnite poistnú maticu, kým nebude dĺžka spojovacej tyče v špecifikovanom rozsahu (dĺžka pred úpravou špičky).
