Descrierea sistemului
Vitezometrul, turometrul, odometrul și indicatorul de kilometraj, indicatorul de combustibil și lampa de avertizare a nivelului scăzut de combustibil, precum și indicatorul de temperatură sunt combinate într-o singură carcasă împreună cu unitatea de control.
Diagnosticarea verifică circuitul de segment al contorului de parcurs și al indicatorului de kilometraj și al fiecărui dispozitiv de măsurare (vitezometru, turometru, indicator de combustibil, indicator de temperatură).

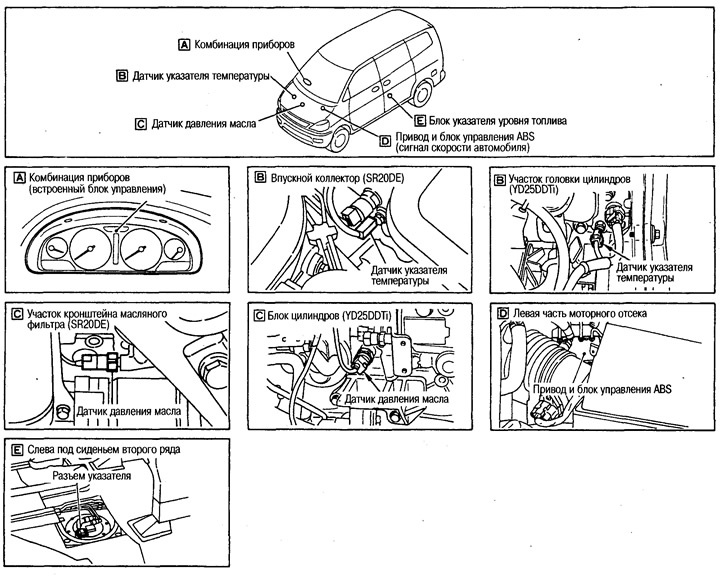

Amplasarea componentelor
Funcția de diagnosticare
Verificarea segmentelor și a martorului de combustibil scăzut
1. După ce se afișează indicatorul de kilometraj, rotiți cheia de contact în poziția ACC sau OFF.
2. În timp ce apăsați butonul odometrului și al contorului de parcurs, rotiți cheia de contact în poziția ON.
3. Asigurați-vă că kilometrajul este afișat «0000.0 km».
4. În 5 secunde. apăsați butonul contorului de parcurs și de trei ori.

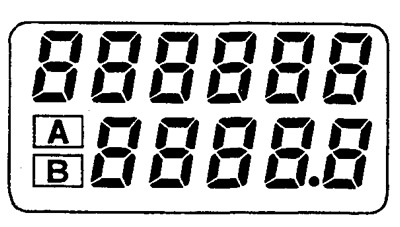

5. Toate segmentele contorului de parcurs și ale indicatorului de kilometraj ar trebui să se aprindă, precum și lampa de avertizare cu combustibil scăzut.
Verificarea lanțului de măsurare

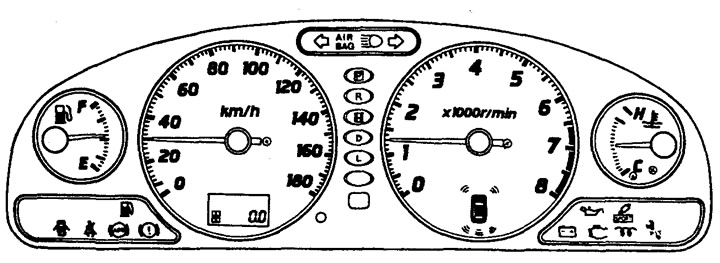

6. După verificarea segmentelor, apăsați butonul odometrului și al contorului de parcurs. Dacă, în timp ce țineți apăsat butonul, săgețile indicatoarelor sunt setate în pozițiile indicate în figură, atunci dispozitivele funcționează (lampa de avertizare cu combustibil scăzut ar trebui să se stingă).
Notă: După diagnosticare, citirile odometrului sunt resetate la zero.
Anulați modul de diagnosticare
Rotiți cheia de contact în poziția ACC sau OFF.
