Demontáž
Pozor:
- Nestláčajte si prsty piestom.
- Nepoškriabte vnútorné steny valca.

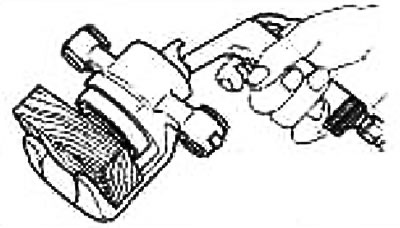

1. Umiestnite drevený blok, ako je znázornené na obrázku. Odstráňte piesty a manžety piestov vyfúknutím vzduchu cez montážny otvor pod spojovacou skrutkou.

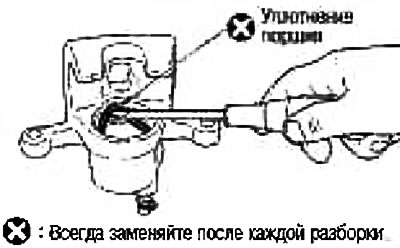

2. Pomocou plochého skrutkovača vypáčte tesnenia piestu.
Kontrola strmeňa
Telo valca
Pozor:
- Na čistenie použite čerstvú brzdovú kvapalinu. Nepoužívajte minerálne oleje, ako je benzín alebo petrolej.
- Skontrolujte opotrebovanie a poškodenie vnútorných stien valca. V prípade potreby vymeňte telo valca.
Držiak strmeňa
Skontrolujte opotrebovanie, praskliny alebo poškodenie. V prípade potreby vymeňte príslušný komponent.
Piest
Pozor:
- Klzná plocha piestu je pozinkovaná. Nebrúste ho brúsnym papierom.
- Skontrolujte koróziu, opotrebovanie a poškodenie na povrchu piestu. V prípade potreby vymeňte príslušný komponent.
Vodiaci kolík a pätka vodiaceho kolíka
Skontrolujte, či vodiaci kolík a pätka vodiaceho kolíka nie sú opotrebované, poškodené alebo prasknuté. V prípade potreby vymeňte príslušný komponent.
Zhromaždenie
Upozornenie: Pri montáži používajte iba špecifikované gumové mazivo.

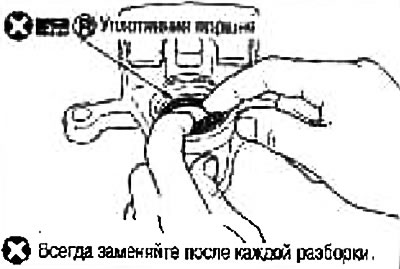

1. Naneste polyglykoléterové mazivo na tesnenia piestu a nainštalujte ich do tela valca.
Upozornenie: Nepoužívajte opakovane tesnenia piestu.

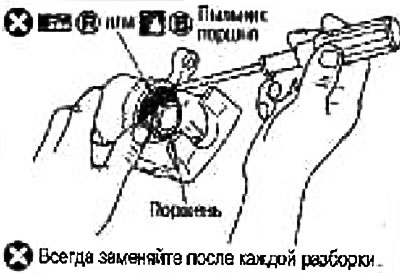

2. Naneste PEG mazivo na manžety piestu Nasuňte manžetu na koniec piestu, potom pevne zasuňte jazýček na strane valca manžety piestu do drážky na tele valca.
Upozornenie: Pätku piestu nepoužívajte znova.

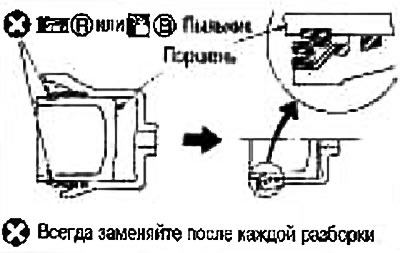

3. Na piest naneste brzdovú kvapalinu. Rukou zatlačte piest do tela valca. Správne zasuňte výstupok na pätke piestu na strane piestu do drážky na pieste.
Pozor: Piest tlačte rovnomerne. Aby ste predišli poškriabaniu vnútorných stien valca, zmeňte miesto pôsobenia sily.
