Механізм шчотак (шчоткатрымальнік)

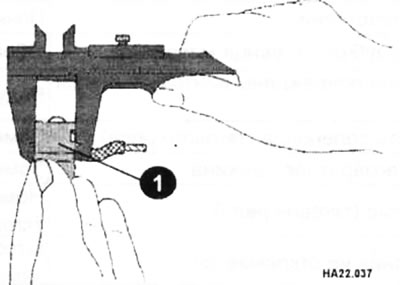

Шчоткі (1) павінны мець даўжыню 5,5 мм. Для вымярэння шчотак трэба карыстацца штангенцыркулем.
Праверце, каб шчоткі лёгка рухаліся ў накіроўвалых, для чаго трэба іх уставіць і лёгка пацягнуць іх, рухаючы туды і сюды. Пры неабходнасці вытрыце бакавіцы шчотак анучай, змочанай у бензіне або адпаліруюць надфілем. Пры неабходнасці заменіце шчоткі.
Праверце пругкасць спружын шчотак дынамометрам, прычапіўшы яго да спружыны.
Калектар

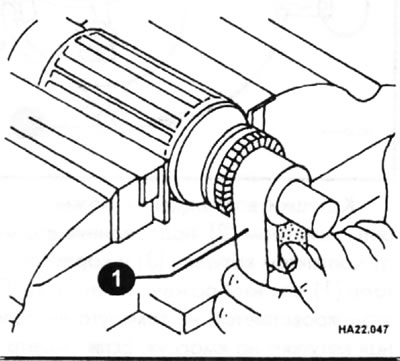

Добры калектар павінен быць гладкім па ўсёй верхняй паверхні і не цолжен мець няроўнасцяў і абгарэлых месцаў. Абатрыце калектар анучай, змочанай у бензіне, адначасова паварочваючы ротар. Калі гэта не дае выніку, можна апрацаваць яго наждачнай паперай (1) (збожжа 500-600), як намалявана на малюнку, але не карыстацца для гэтага абразіўнай пастай.

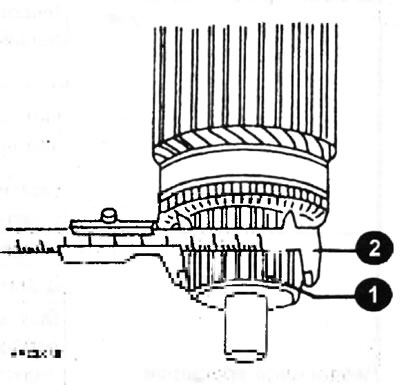

- Каб абнавіць моцна зношаны калектар (1), яго можна абтачыць. Перад гэтым вымерайце дыяметр калектара штангенцыркулем (2).
- Для абточвання зацісніце якар у такарным станку і на высокіх абарачэннях зніміце пласт металу. Не здымайце металу больш, чым трэба.
- У заключэнне прапілуеце канаўкі паміж сегментамі калектара на глыбіню 0,5-0,8мм. Для гэтага трэба ўставіць нажовачнае палатно ў месца падзелу ламеляў, каб пілаваць ім па ўсёй даўжыні, т.е. палатно не павінна ўстаўляцца пад кутом. Пасля гэтага адпаліруйце калектар наждачнай паперай да бляску.
- Звычайныя няспраўнасці калектара з'яўляюцца следствам кароткіх замыканняў у якары (абгаранне абмотак калектара), у адваротным выпадку ён будзе служыць вельмі доўга.
Шпулька ўзбуджэння (полюсныя шпулькі)

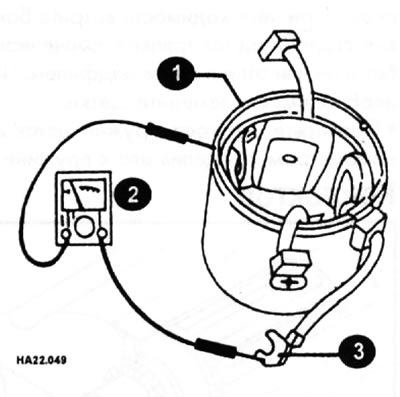

Шпулькі ўзбуджэння можна праверыць омметрам (2), падлучыўшы яго паміж кантактам шпулькі (3) і корпусам статара (1), як намалявана на малюнку. Пры гэтым правяраецца, не замкнёная ці полюсная шпулька на "масу": Калі омметр паказвае супраціў, корпус статара з полюснымі шпулькамі трэба замяніць.

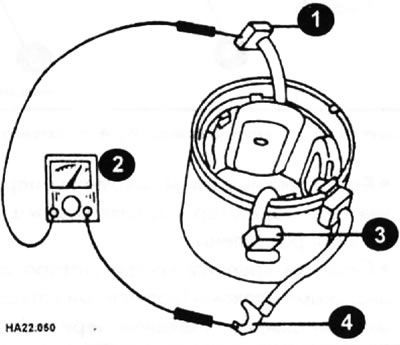

Падчас іншай праверкі падлучыце омметр паміж месцамі падлучэння абедзвюх шчотак, як намалявана на малюнку. Пры гэтым правяраецца праходжанне току паміж двума шчоткамі. Калі паказанні няма, корпус статара заменіце. Праверка праходжання току паміж станоўчай клемай полюснай шпулькі і "станоўчай" вугальнай шчоткай
1 — "станоўчая" шчотка; 2 — амметр; 3 - "адмоўная" шчотка; 4 - станоўчая клема.
Якар
Увага: Ніколі не варта спрабаваць выпростваць выгнуты вал якара і шліфаваць ці выдаляць задзірыны з стрыжня якара.
Для праверкі абмотак якара ўжываюць адмысловую прынаду, так званы зумер. Калі прыбора няма, можна праверыць стары якар, часова замяніўшы яго новым загадзя спраўным якарам.
Падшыпнік
Падшыпнік, калі ён разбіты, і ўзніклі бакавыя біцці якара, неабходна замяніць. Пры гэтым праверце пасадачныя месцы на знос. Калі выявіцца знос, то лепш за ўсё замяніць увесь стартар у зборы.
