Саленоід стартара
Саленоід стартара - гэта магнітны прыбор, які выкарыстоўвае малы ток, які падводзіцца да ланцуга харчавання ўключэння стартара ад выключальніка запальвання. Гэты магніт пры сваёй працы рухае плунжер, які механічна счапляецца са стартарам і па-электрычнаму замыкае тоўсты провад, які злучае стартар з батарэяй. Ланцуг уключэння стартара складаецца з уключальніка стартара, змешчанага ў выключальніку запальвання, і правадоў для злучэння іх з саленоідам або рэле стартара.
Шасцярня, якая служыць для перадачы кручэння, мантуецца на аднабаковай муфце. Гэтая муфта пасаджана на шлицах на вал якара стартара. Калі ключ запальвання паварочваецца ў становішча запуску, плунжер саленоіда падводзіць прывадную шасцярню (бендыкс) да зубчастага вянка махавіка праз кольца і спружыну. Калі зуб шасцярні і махавік у дакладнасці супадуць, то шасцярня неадкладна ўвойдзе ў зачапленне з махавік. Калі зуб уваходзіць у іншы, то спружына будзе сціснутая і будзе ўздзейнічаць на зуб'і, каб утрымаць іх у зачапленні датуль, пакуль стартар круціць. Бо саленоід дасягае канца свайго ходу, то ён замыкае кантакт батарэі і стартара, і тады рухавік пракручваецца стартарам.
Як толькі рухавік завёўся, махавік пачынае круціцца хутчэй, чым круціцца шасцярня пры самай высокай хуткасці кручэння. У гэтым выпадку прывадная шасцярня (бендыкс) пачынае даваць магчымасць шасцярні круціцца хутчэй, чым вал стартара, так што стартар не будзе працаваць пры падвышанай хуткасці. Калі ключ запальвання прыбіраецца з пазіцыі "запуск", саленоід абясточваецца, і спружына, змешчаная ўсярэдзіне саленоіда, выціскае шасцярню з зачаплення, а таксама спыняецца падача току да стартара.
Паміж шасцярнёй і рычагом прывада з пускавога рэле маецца спружына, так што ў выпадку недакладнага супадзення зубцоў, калі шасцярня падахвочваецца ўвайсці ў зачапленне з вянком махавіка, саленоід працягвае працаваць і забяспечвае падачу напругі. Шасцярня адразу ж увойдзе ў зачапленне, як толькі вал стартара пачне круціцца.
Стартар умацаваны гайкамі на кажусе счаплення. У картэры счаплення знаходзіцца перадпакой апора якара стартара.

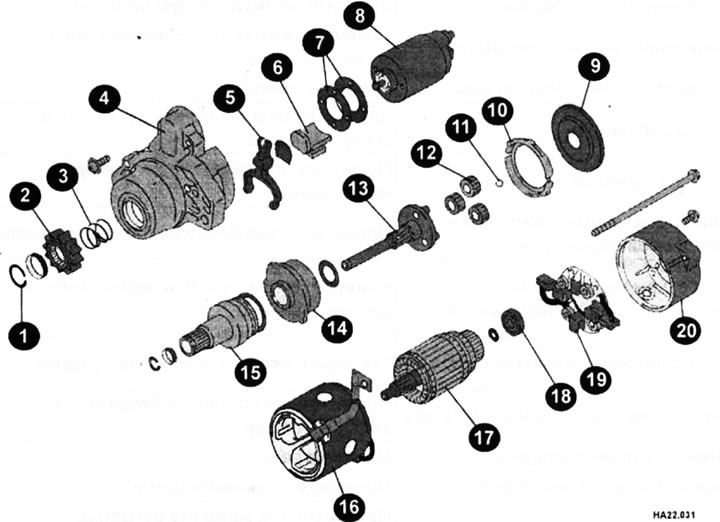

Элементы стартара
1 - стопорное кольца; 2 - шасцярня; 3 - спружына; 4 - пярэдняя крышка; 5 - рычаг прывада; 6 - упор; 7 - пракладка; 8 - саленоід; 9 - шайба; 10 - устаўка; 11 - шарык; 12 - планетарная перадача; 13 - вал-шасцярня; 14 - шасцярня ўнутранага зачаплення; 15 - обгонная муфта; 16 статар; 17 - якар; 18 - падшыпнік; 19 - шчоткатрымальнік; 20 - задняя вечка.
