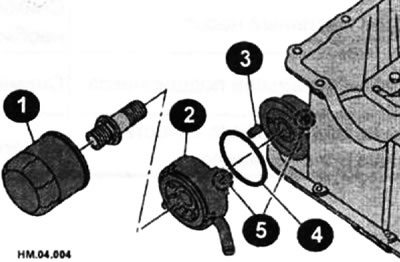

Установачныя элементы алейнага фільтра і алейнага радыятара
1 - алейны фільтр; 2 - алейны радыятар; 3 ~ рэдукцыйны клапан; 4 - ушчыльняльнае кольца; 5 - пазнакі сумяшчэння.
Зняцце
Увага: Пры выкананні дадзенай аперацыі рухавік павінен быць цалкам астылым.
- Астуджальная вадкасць праходзіць праз алейны радыятар па двух шлангах, злучаным з трубкамі, змешчанымі на корпусе алейнага радыятара.
- Зніміце правы пырскавік.
- Для замены алейнага радыятара зніміце алейны фільтр і зліце астуджальную вадкасць з сістэмы астуджэння рухавіка.
Увага: Калі вы не збіраецеся здымаць алейны радыятар з рухавіка, не злівайце астуджальную вадкасць і не адлучайце шлангі для астуджальнай вадкасці ад алейнага радыятара.
- Адлучыце шлангі для астуджальнай вадкасці ад алейнага радыятара.
- Адкруціце доўгі ніт, якім корпус алейнага радыятара мацуецца да корпуса перахадніка алейнага фільтра.
- Выцягнеце алейны радыятар з перахадніка для алейнага фільтра.
Ўстаноўка
- Ачысціце перахаднік алейнага фільтра і зваротны бок алейнага радыятара ад рэштак матэрыялу старой пракладкі.
- Для ўсталёўкі алейнага радыятара патрабуецца новае ўшчыльняльнае кольца, усталёўванае ў перахаднік алейнага фільтра. Усталюеце алейны радыятар, сумясціўшы выраз на алейным радыятары з выступам на верхняй частцы алейнага паддона. Зацягніце злучальны ніт патрабаваным момантам.
- Далейшая ўстаноўка вырабляецца ў парадку, зваротным зняцці. Калі яны здымаліся, падлучыце шлангі для астуджальнай вадкасці, а затым усталюеце новы алейны фільтр, запоўніце сістэму астуджэння астуджальнай вадкасцю і выдаліце паветра. Завядзіце рухавік і праверце, ці няма ўцечак.
