Рэдукцыйны клапан, які размешчаны на вынахадзе алейнай помпы, пры павелічэнні ціску алею больш 5,6 бар адчыняецца, і частка алею сыходзіць зваротна ў алейны картэр.
Па цэнтральнай восі патрона фільтра алей пападае ў галоўны канал. Там ёсць датчык-выключальнік ціску алею, які паказвае кіроўцу паніжэнне ціску алею загараннем кантрольнай лямпы на прыборнай дошцы. Кантрольная лямпа загараецца пры падзенні ціску алею ніжэй за 0,3 бар. Перепускной клапан забяспечвае праход неадфільтраваны алею ў галоўны канал.
Ад галоўнага канала адыходзяць каналы змазкі падшыпнікаў каленчатага вала. Масла паступае да падшыпнікаў шатуноў па нахільных адтулінах, адначасова яно паднімаецца па нахільным канале ў галоўку блока цыліндраў, змазваючы там падшыпнікі размеркавальных валаў, штурхачы, стрыжні клапанаў.
У перадпакоі часткі рухавіка алей з галоўнага алейнага канала праз фарсунку змазвае ланцуг прывада размеркавальных валаў.
Алейная помпа ўсталяваны ў пярэдняе вечка рухавіка. Унутраны ротар алейнай помпы злучаецца з каленчатым валам.
Таксама ў сістэме ўсталяваны алейны радыятар. Частка алею пасля алейнай помпы адыходзіць алейнаму радыятару, які служыць для паляпшэння астуджэння алею і рухавіка.

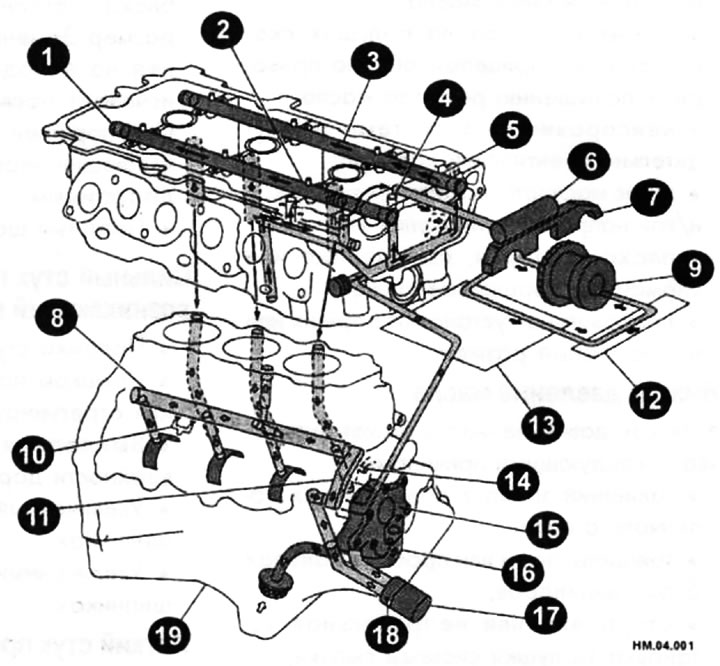

На малюнку НМ.04.001 паказаны левая галоўка блока цыліндраў і левы шэраг блока цыліндраў. Схема цыркуляцыі алею ў правай галоўцы і правым шэрагу блока цыліндраў аналагічная, але варта мець у выглядзе, што алейная помпа, маслозаборник, алейны фільтр і алейны радыятар - па адным для ўсяго рухавіка.
Схема цыркуляцыі алею ў рухавіку
1 - размеркавальны вал для впускных клапанаў; 2 - шыйка №2 размеркавальнага вала для впускных клапанаў; 3 - размеркавальны вал для выпускных клапанаў; 4 - алейная магістраль нацягвальніка ланцуга прывада размеркавальных валаў; 5 - шыйка №1 размеркавальнага вала для выпускных клапанаў; 6 - саленоідны клапан кіравання фазамі впускных клапанаў; 7 — вечка №1 размеркавальных валаў; 8 — галоўная алейная магістраль; 9 - прылада кіравання фазамі впускных клапанаў; 10 - алейны жыклер для поршня; 11 - алейная магістраль корпуса ланцуга прывада размеркавальных валаў; 12 - вечка прылады кіравання фазамі впускных клапанаў; 13 - корпус ланцуга прывада; 14 - алейны жыклер для ланцуга прывада размеркавальных валаў; 15 - алейная помпа; 16 - маслазаборнік; 17 - алейны фільтр; 18 - алейны радыятар; 19 - алейны паддон.
