Prípravné práce
(Podpísať *: po odstránení krytu termostatu)
Vypustite chladiacu kvapalinu.
Odstráňte spodnú hadicu chladiča.
Demontujte sacie potrubie a adaptér (*), pozri kapitolu Mechanická časť motora.
Inštalácia
Inštalácia vodnej rúry

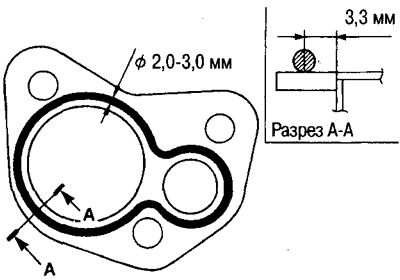

Naneste tmel Three Bond 1207C v súvislom páse (51000150 KR) na vodovodné potrubie, ako je znázornené na obrázku, a nainštalujte kryt termostatu.
Inštalácia zostavy vodnej rúrky a krytu termostatu

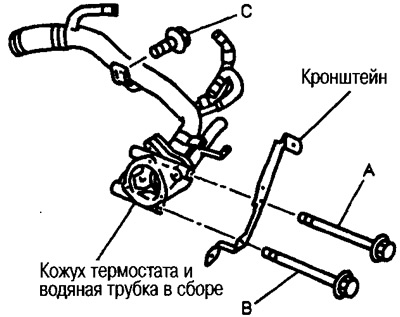

Nainštalujte vodovodné potrubie (s pripojeným krytom termostatu) k motoru nasledovne.
(1) Utiahnite skrutku A krútiacim momentom 2-5 Nm (0,2-0,5 kg·m).
(2) Utiahnite skrutky v poradí C, A, B na 16-21 Nm (1,6-2,1 kg·m).

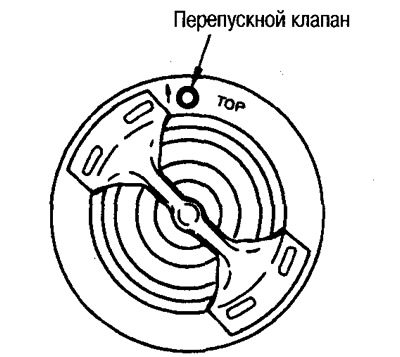

Inštalácia termostatu
Nainštalujte termostat obtokovým ventilom smerom nahor.
Inštalácia prívodného potrubia vody

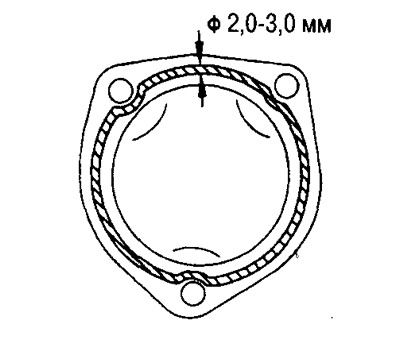

Naneste tmel Three Bond 1207C v súvislom páse (51000150 KR) ako je znázornené na obrázku.
Nainštalujte bez posunutia príruby termostatu.
Vyšetrenie
Kontrola termostatu

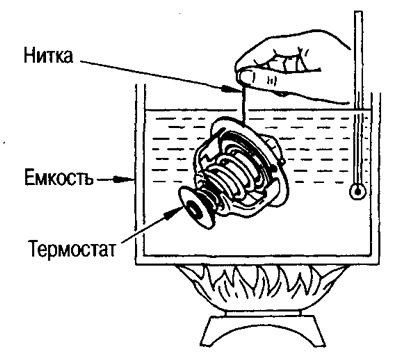

Na ventil termostatu priviažte šnúrku. Ponorte termostat do nádoby s vodou. Začnite ohrievať vodu.
Teplota otvárania ventilu je teplota, pri ktorej sa ventil otvára a spadne z reťazca.
Pokračujte v ohrievaní vody. Skontrolujte výšku zdvihu ventilu pri úplnom otvorení.
- Štandardná teplota otvorenia ventilu: 82±1,5°C
Výška zdvihu ventilu pri úplnom otvorení: nad 8 mm/95°C (pre regióny s chladným podnebím)
- Štandardná teplota zatvárania ventilu: 77°C
