Obsah: Odstránenie ↓ Inštalácia ↓
Na autách bez meniča sa výfukový systém skladá z 3 sekcií - zvodová rúra, stredná sekcia s rezonátorom a koncová sekcia s tlmičom.
Na autách s neutralizátorom sa výfukový systém skladá zo 4 sekcií - rovnaké 3 sekcie a jedna neutralizačná sekcia.
Po celej dĺžke sú potrubia výfukového systému zavesené na gumených podperách, potrubia sú spojené prírubami.
Odstránenie
Každá sekcia môže byť demontovaná nezávisle od ostatných. Môžete tiež odstrániť celý systém naraz.
1. Zdvihnite auto a postavte ho na stojany (alebo vjazd do jamy alebo nadjazdu).
Zvodová rúra

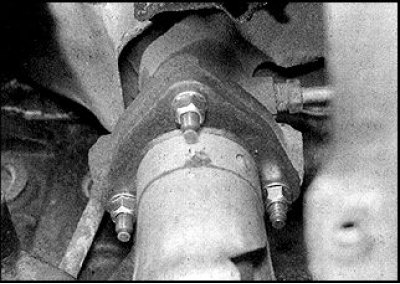

2. Odskrutkujte matice upevňujúce výfukové potrubie k rozdeľovaču.

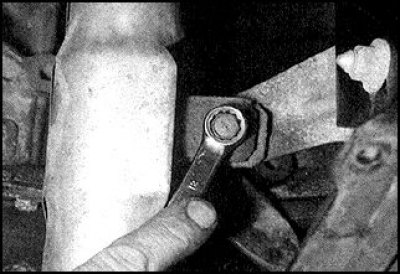

3. Odskrutkujte skrutku, ktorá zaisťuje potrubie ku konzole.

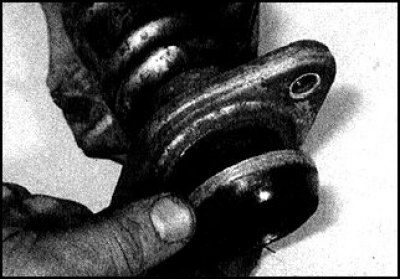

4. Odpojte potrubie od rozdeľovača, odstráňte tesnenie.
5. Demontujte prírubové spojenie a odstráňte potrubie a tesnenie.
Neutralizátor (na autodiely)
6. Odskrutkujte dve matice a dve skrutky pripevňujúce potrubie ku konvertoru.
7. Odskrutkujte dve skrutky upevňujúce medzirúru ku konvertoru.
8. Odstráňte konvertor a tesnenia.
Medziľahlé potrubie
9. Na vozidlách s meničom odskrutkujte dve skrutky zaisťujúce medzirúru a odstráňte tesnenie.
10. Na vozidlách bez meniča odskrutkujte dve matice a dve upevňovacie skrutky, odstráňte pružiny a odpojte medzirúru od výfukového potrubia. Odstráňte tesnenie.
11. Na všetkých vozidlách odstráňte skrutku gumového vankúša v zadnej časti medziľahlého potrubia.
12. Odskrutkujte skrutky upevňujúce medzirúru ku koncovej rúre tlmiča.
13. Odstráňte medziľahlú rúrku a tesnenie.
Koncová časť tlmiča
14. Odskrutkujte dve skrutky, ktoré zaisťujú strednú rúrku.
15. Odpojte kotviace drôty a odstráňte sekciu.
Celý systém
16. Odskrutkujte matice upevňujúce výfukové potrubie k rozdeľovaču a skrutku, ktorá ho upevňuje ku konzole, odpojte potrubie od rozdeľovača a odstráňte tesnenie.
17. V spolupráci s asistentom odpojte systém od gumených podložiek a vyberte ho z vozidla.
Tepelné štíty
18. Štíty sa inštalujú na časti automobilov a upevňujú sa maticami, skrutkami a konzolami.
Inštalácia
1. Inštalácia sa vykonáva v opačnom poradí.
2. Pred montážou vymeňte tesnenia a vyčistite delené plochy.
3. Skontrolujte stav vankúšov a v prípade potreby ich vymeňte.
4. Uistite sa, že medzi rúrkami a dnom je dostatočná vzdialenosť.
