Obsah: Senzor tlaku hlavy ↓ Tranzistorový modul ↓ Korekčný ventil zmesi ↓ Solenoidové ventily ↓ Spínač plynu ↓ Snímač teploty chladiacej kvapaliny ↓ Riadiaca jednotka ↓ Snímač uhla kľuky ↓ Snímač uvoľnenia spojky ↓ Snímač polohy neutrálu prevodovky ↓ Spínač korekcie otáčok voľnobehu…↓ Snímač rýchlosti vozidla ↓
Senzor tlaku hlavy
1. Snímač je namontovaný na ľavom závesnom uzávere.
2. Odpojte batériu od zeme.

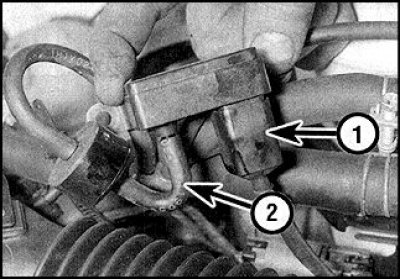

3. Odskrutkujte skrutky, zdvihnite snímač a odpojte hadicu (2) a konektor (1), vyberte snímač.
4. Inštalácia sa vykonáva v opačnom poradí.
Tranzistorový modul
Cm. pododdiel 7.7.6.
Korekčný ventil zmesi
Pozri. pododdiel 6.1.10.2.
Solenoidové ventily
Pozri. pododdiel 6.1.10.2, str. 18-26.
Ak chcete rozšíriť pracovnú oblasť, odstráňte vzduchový filter.
Spínač plynu

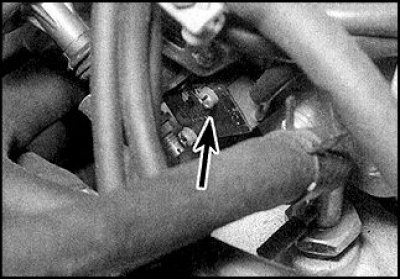

Prepnúť polohu
Spínač plynu je namontovaný na pravej strane karburátora.
1. Odstráňte dve skrutky.
2. Odpojte vodiče a vyberte spínač.
3. Pri inštalácii nastavte spínač.
4. Ak chcete nastaviť, zahriať a zastaviť motor, odpojte konektor s vodičmi spínača.
5. Pripojte svorky uzatváracích ventilov pomocou prepojok a pripojte ohmmeter (šípky označujú svorky na pripojenie ohmmetra).
6. Naštartujte motor, zvýšte otáčky na 2000 ot./min a pomaly ich znižujte, pričom sledujte ohmmeter, ktorý by mal ukazovať uzavretý okruh a pri 1200 ot./min otvorený okruh (vypínač je vypnutý).
7. V prípade potreby nastavte spínač ohnutím jazýčka.
8. Zastavte motor a pripojte konektor.
Snímač teploty chladiacej kvapaliny
Pozri. pododdiel 4.6.3.
Riadiaca jednotka
Jednotka sa montuje buď pod jedno z predných sedadiel alebo pod strednú časť predného panela.
1. Odpojte batériu od zeme.
2. Odstráňte sedadlo alebo strednú časť.
3. Odskrutkujte skrutky a odstráňte blok, odpojte zapojenie.
(Originál je zverejnený na portáli: «nissanbook.ru»)
4. Pri inštalácii sa uistite, že sú všetky pripojenia správne.
Snímač uhla kľuky
Snímač je súčasťou konštrukcie rozdeľovača zapaľovania a nie je možné ho samostatne demontovať.
Ak snímač zlyhá, vymení sa celá zostava rozvádzača (pozri pododdiel 7.7.4).
Snímač uvoľnenia spojky
Namontované na konzole bloku pedálov.
1. Odpojte batériu od zeme, odstráňte spodný panel.
2. Odpojte vodiče, odskrutkujte maticu a vyberte spínač.
3. Pri inštalácii skontrolujte nastavenie spojkového pedálu a nastavte snímač.
4. Ak chcete nastaviť, pripojte ohmmeter na svorky snímača a nastavte polohu tak, aby pri uvoľnení pedálu bola medzera a pri jemnom stlačení pedála bol okruh uzavretý.
5. Utiahnite maticu.
Snímač polohy neutrálu prevodovky
Pozri. pododdiel 9.1.4.
Spínač korekcie otáčok voľnobehu počas prevádzky posilňovača riadenia
Spínač je namontovaný v obvode posilňovača riadenia, v pravej zadnej časti motorového priestoru.
1. Umiestnite kolesá do priamej jazdnej polohy a odpojte batériu od zeme.
2. Odpojte konektor od spínača.
3. Odskrutkujte spínač a upchajte otvor v trubici, odstráňte tesnenie.
4. Počas inštalácie vymeňte tesnenie.
Snímač rýchlosti vozidla
Snímač je namontovaný v rýchlomere.
