Obsah: Odstránenie ↓ Inštalácia ↓
Odstránenie
Modely s 1,6-litrovým motorom
1. Uvoľnite upevňovacie spony a odstráňte kryt telesa vzduchového filtra spolu s tesnením.

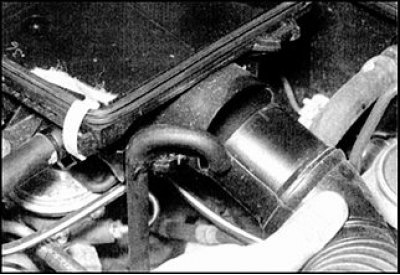

2. Odstráňte filtračnú vložku a pamätajte si, ako bola nainštalovaná.

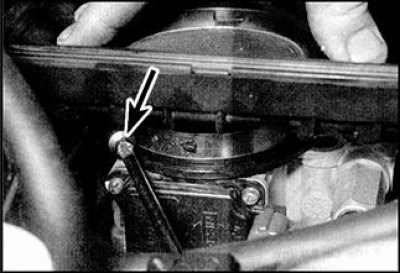

3. Odpojte prívodné potrubie na ľavej strane krytu vzduchového filtra.

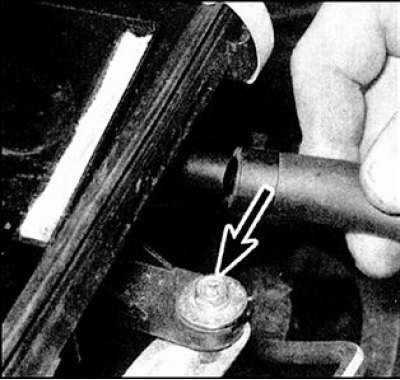

4. Uvoľnite upevňovaciu svorku (šípka), ktorá pripevňuje puzdro vzduchového filtra k telesu škrtiacej klapky.

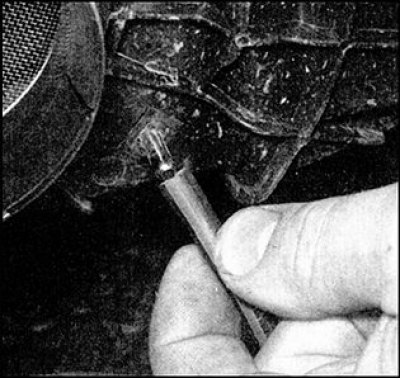

5. Odpojte všetky vzduchové hadice od krytu vzduchového filtra, zapamätajte si alebo označte ich montážnu polohu a potom odskrutkujte upevňovaciu skrutku (označené šípkou).

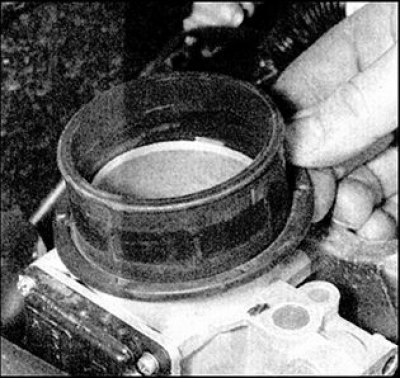

6. Uvoľnite montážnu svorku a odstráňte kryt na vrchu telesa škrtiacej klapky. Odpojte všetky vákuové jednotky od krytu vzduchového filtra, zapamätajte si alebo označte ich montážnu polohu.
7. Odstráňte O-krúžok z hornej časti telesa škrtiacej klapky a umiestnite ho spolu s krytom vzduchového filtra.
8. Ak je to potrebné, odskrutkujte dve upevňovacie skrutky, potom odpojte prívodné potrubie vzduchu na vrchu rezonátora a vyberte ho z motorového priestoru. Potom môžete rezonátor odstrániť.
Modely s 2,0-litrovým motorom
9. Uvoľnite montážnu svorku a odstráňte prívodné potrubie vzduchu zo snímača prietoku vzduchu.
10. Odpojte konektor pripojenia snímača prietoku vzduchu, potom uvoľnite upevňovacie spony a odstráňte kryt z puzdra vzduchového filtra.
11. Odstráňte filtračnú vložku a pamätajte si, ako bola nainštalovaná.
12. Odpojte sacie potrubie vzduchu od krytu vzduchového filtra, potom odskrutkujte upevňovacie skrutky krytu a vyberte kryt z motorového priestoru.

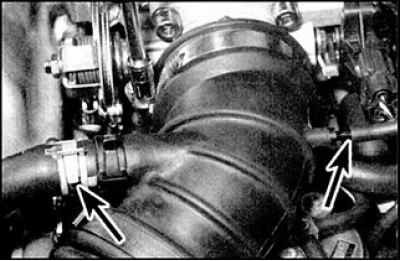

13. Po odstránení krytu môžete odstrániť rôzne hadice a rezonátory po odskrutkovaní ich upevňovacích skrutiek a odpojení hadíc.

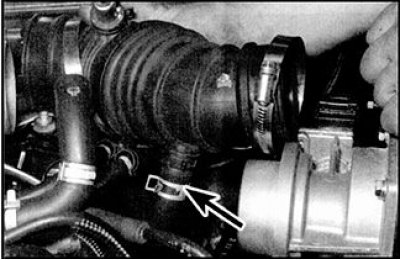

14. Odpojte hadice (označené šípkami) a uvoľnite upevňovacie svorky vzduchového potrubia.
15. Odstráňte vzduchové vedenie a odpojte jeho spodnú vzduchovú hadicu.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži. Skontrolujte, či sú všetky vzduchové kanály a hadice správne pripojené a bezpečne upevnené pomocou svoriek.
