Karburátorové motory
Vyšetrenie
1. Odpojte hadice od zásobníka a ventilu na distribúciu tepelného vákua (TVR) a vyfúknite.
2. TVR sa naskrutkuje na pravú stranu sacieho potrubia. Pri studenom motore odpojte obe hadice od TVR. Vyfúknite TVR pripojením prídavnej hadice k armatúre. Vzduch by mal prechádzať cez TVR iba vtedy, keď je motor teplý.
3. Nádržka je namontovaná v zadnej ľavej časti motorového priestoru.

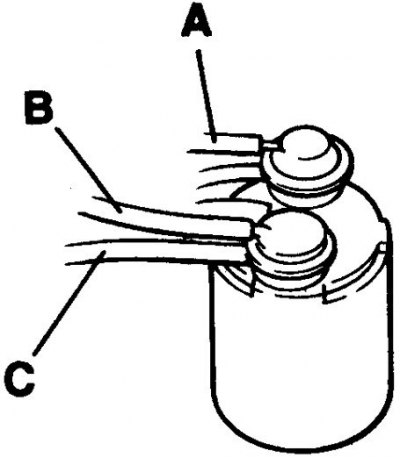

4. Odpojte hadicu A zo strany T. Pri bežiacom motore vytvorte na hadici podtlak; otáčky motora by sa mali mierne zvýšiť a v hadici by nemalo dôjsť k úniku. Znovu pripojte hadicu.
5. Odpojte hadicu C od karburátora a prefúknite ju pri bežiacom motore - nesmie dôjsť k úniku. Znovu pripojte hadicu.
6. Potrubie čističa vzduchu. Odpojte hadicu B od rozdeľovača, vyfúknite hadicu a pri vypnutom motore vytvorte v hadici podtlak – nesmie dôjsť k úniku. Znovu pripojte hadicu.
7. Ak pri kontrolách na pp. 4–6 ak je výsledok negatívny, nádrž by sa mala vymeniť.
Vstrekovacie motory
Vyšetrenie
1. Odpojte všetky hadice zo zásobníka a solenoidového ventilu a vyfúknite ich. Nádržka je namontovaná v zadnej ľavej časti motorového priestoru. Ventil je naskrutkovaný do zadnej časti sacieho potrubia.

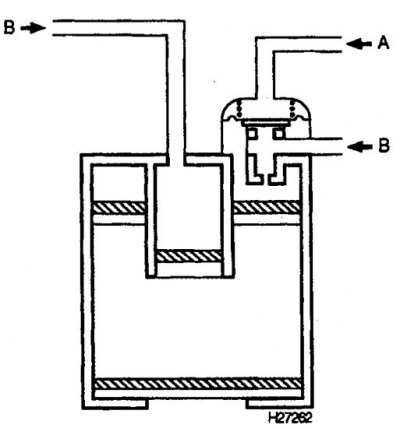

2. Ak chcete skontrolovať nádrž, odpojte hadice a fúkajte do armatúry A - nesmie prechádzať vzduch. Vzduch musí voľne prúdiť cez armatúru B. V opačnom prípade vymeňte nádrž.

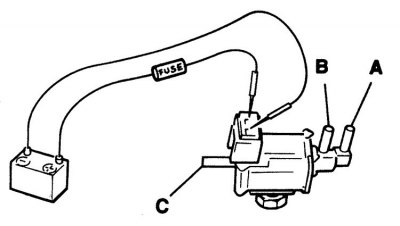

3. Ak chcete skontrolovať, odstráňte solenoidový ventil.
4. Vzduch by mal voľne prúdiť iba cez prípojky A a C na ventile bez napätia. Ak je na ventil privedené napätie, vzduch by mal prúdiť len cez prípojky A a B.
5. Ak sú výsledky testu negatívne, vymeňte ventil.
Nádrž s absorbérom

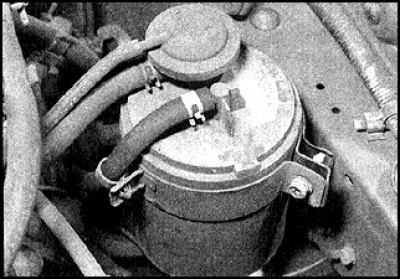

Nádrž s absorbérom na vstrekovacích motoroch
Výmena
1. Označte trasu každej hadice a poradie, v ktorom sú hadice pripojené k nádrži.
2. Uvoľnite svorky a odpojte hadice.
3. Odstráňte nádrž z držiaka.
4. Nádrž nainštalujte v opačnom poradí.
Tepelný vákuový distribučný ventil (TVR)
Tepelný vákuový distribučný ventil (karburátorové motory)

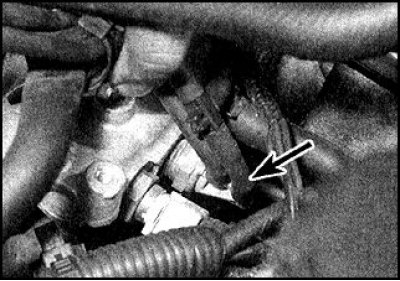

Ventil TVR (označené šípkou) zaskrutkované do sacieho potrubia.
Výmena
Práca sa vykonáva na studenom motore.
1. Vypustite kvapalinu po úroveň ventilu, prípadne si pripravte zátku.
2. Odpojte hadice od TVR.
3. Opatrne odskrutkujte TVR z rozdeľovača a odstráňte tesnenie.
4. Nainštalujte TVR v opačnom poradí. Vymeňte tesnenie.
Solenoidový ventil
Výmena
1. Odstráňte vzduchové potrubie.
2. Odpojte batériu od zeme, odpojte konektor od ventilu.
3. Označte poradie pripojenia hadice na ventile.
4. Uvoľnite svorky a odpojte hadice, vyberte ventil.
5. Nainštalujte ventil v opačnom poradí.
