Komponenty inštalácie palivovej nádrže a jej plniaceho hrdla
1 - Palivová nádrž; 2, 7 - Ventilačná hadica; 3 - trubica EVAP; 4 - Plniaci uzáver; 5 - Tesnenie; 6 - Plniaca trubica; 8 - Svorka; 9 - Prívodná hadica; 10 - Bandážová páska; 11 - Hadica EVAP
1. Demontujte zostavu pravého kolesa a palivového čerpadla s filtrom a snímačom. Neodstraňujte snímač.
2. Odstráňte hlavný a centrálny tlmič výfuku a ich závesy.
3. Vysuňte lanko parkovacej brzdy zo spodnej časti palivovej nádrže a odstráňte držiaky lanka.

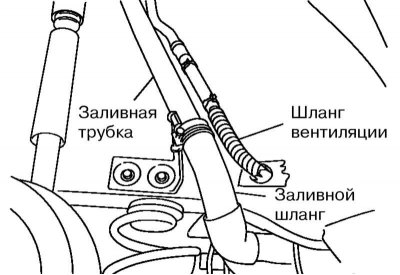

4. Odpojte plniacu hadicu zo strany palivovej nádrže.
Poznámka. Neodpájajte hadicu zo strany plniacej trubice. Ak je to stále potrebné, umiestnite inštalačné značky na hadicu a hadicu.

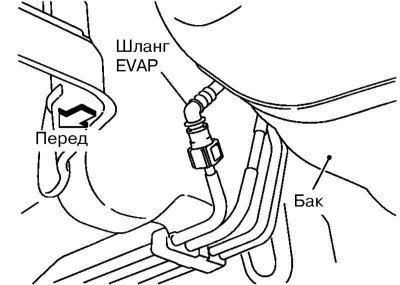

5. Odstráňte ventilačnú hadicu na strane pravého zadného blatníka, ako aj hadicu EVAP na prednej strane palivovej nádrže. Umiestnite plastové vrecká na otvorené konce palivového potrubia.
6. Po položení dreveného bloku medzi ne podoprite stred palivovej nádrže zdvihákom.
7. Odstráňte obväzové pásky upevnenia palivovej nádrže.
8. Opatrne spustite nádrž na zdvihák, pričom nádrž držte rukou. Súčasne vytiahnite ventilačnú hadicu cez otvor v tele a rukou potiahnite lanko parkovacej brzdy.
9. Inštalácia sa vykonáva v opačnom poradí. Nainštalujte obväzy podľa značiek «R» (správny) A «L» (vľavo) na nich.
10. Po inštalácii skontrolujte tesnosť napájacieho systému (pozri kapitolu Nastavenia vozidla a bežná údržba).
