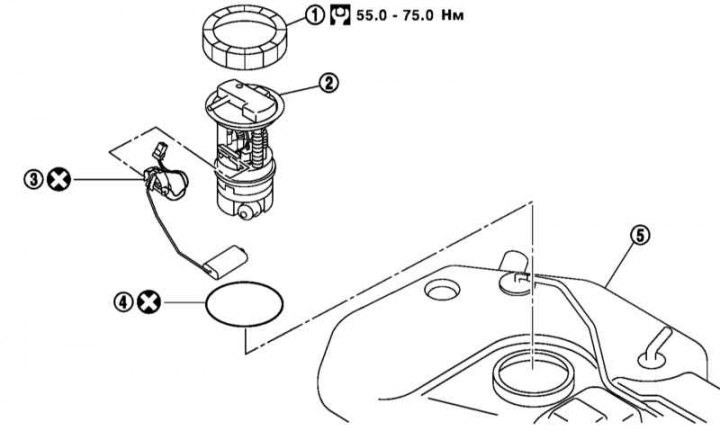

Komponenty na inštaláciu palivovej nádrže s čerpadlom a filtrom
1 - Poistný krúžok; 2 - Montáž; 3 - Blok snímača rezervy paliva; 4 - O-krúžok; 5 - Palivová nádrž
1. Vyprázdnite palivovú nádrž a uvoľnite tlak v systéme napájania (pozri časť Uvoľnenie tlaku v napájacom systéme).
2. Otvorte uzáver palivovej nádrže.
3. Demontujte zadné sedadlo (pozri kapitolu Telo) a kryt servisného otvoru.

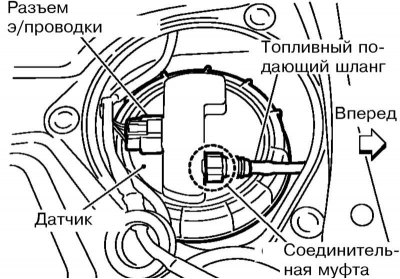

4. Odpojte elektrické vedenie a hadicu prívodu paliva od snímača hladiny paliva. Umiestnite plastové vrecká na otvorené konce palivového potrubia.
5. Pomocou špeciálneho nástroja odstráňte poistný krúžok a súčasne stlačte zostavu čerpadla.

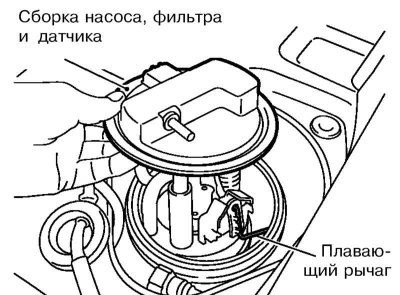

6. Demontujte zostavu čerpadla z palivovej nádrže.
Poznámka. Neohýbajte plávajúce rameno.
7. Dočasne nainštalujte poistný krúžok tak, že ho rukou utiahnete, kým šípka na ňom nebude smerovať k zadnej časti vozidla.
Poznámka. Neodstraňujte poistný krúžok, kým nie je nainštalovaná zostava čerpadla/filtra/snímača.
8. Ak je potrebné demontovať snímač hladiny paliva, odpojte hnedý konektor elektrického vedenia, vložte skrutkovač do medzery medzi ľavou stranou snímača a montážnou časťou a snímač opatrne vytlačte. Keď sa vysunie z držiaka, vyberte snímač.
Poznámka. Opätovná inštalácia odstráneného snímača nie je povolená.
9. Demontáž palivového čerpadla a filtra nie je povolená.
10. Inštalácia sa vykonáva v opačnom poradí. Použite nové tesniaci krúžok. Výstupok na zostave palivového čerpadla musí zapadnúť do zodpovedajúceho otvoru v jeho montážnom otvore.
11. Po inštalácii skontrolujte tesnosť napájacieho systému (pozri kapitolu Nastavenia vozidla a bežná údržba).
