Odstránenie a inštalácia (na modeloch s motorom CR)
Odstúpenie
1. Odpojte uzemňovací kábel od batérie.
2. Odstráňte ochrannú podložku z pravého predného blatníka.
3. Odstráňte hnací remeň alternátora. Pozri kapitolu Mechanická časť motora.
4. Odstráňte montážne skrutky z konzoly vodiacej kladky a odstráňte zostavu vodiacej kladky.
5. Odpojte konektor od generátora.

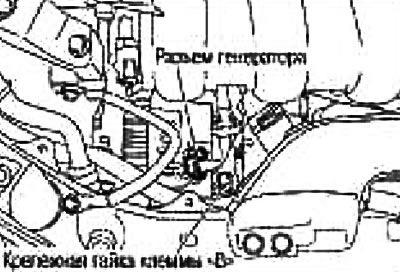

Uvoľnite upínaciu maticu «IN», upevňovaciu maticu uzemňovacieho vodiča a odstráňte svorky vodiča.
6. Odstráňte stojan podpery motora z pravej strany.

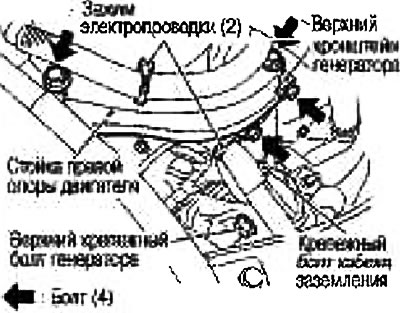

7. Vyskrutkujte upevňovacie skrutky z horného ramena generátora a hornú upevňovaciu skrutku generátora.

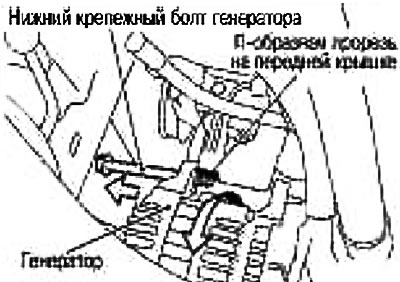

8. Uvoľnite spodnú montážnu skrutku generátora a vyberte ju z otvoru v tvare U na prednom kryte.
9. Demontujte zostavu generátora z motora.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí pri demontáži, berúc do úvahy nasledovné:
Nainštalujte alternátor a skontrolujte napnutie remeňa. Pozri kapitolu Mechanická časť motora.
Pozor: Utiahnite maticu koncovky «IN» opatrne.
- Matica na upevnenie koncovky «IN»: Uťahovací moment: 19,32-10,8 Nm (0,95-1,1 kg m)
- Skrutka uzemňovacieho kábla: Uťahovací moment: 2,94-4,9 Nm (0,30-0,49 kg m)
- Montážna skrutka alternátora: Uťahovací moment: 33,3-46,1 Nm (3,4-4,7 kg m)
- Skrutka hornej konzoly alternátora: Uťahovací moment: 33,3-46,1 Nm (3,4-4,7 kg m)
- Skrutka vzpery motora: Uťahovací moment: 40,0-50,0 Nm (4,1 -5,1 kg m)
- Skrutka konzoly napínacej kladky: Uťahovací moment: 16,6-23,5 Nm (1,7-2,4 kg m)
- Matica napínacej kladky: Uťahovací moment: 25,5-33,3 Nm (2,6-3,3 kg m)
Odstránenie a inštalácia (na modeloch s motorom HR)
Odstúpenie
1. Odpojte uzemňovací kábel od batérie.
2. Odstráňte ochrannú podložku z pravého predného blatníka.
3. Odstráňte hnací remeň alternátora. Pozri kapitolu Mechanická časť motora.
4. Demontujte zostavu vodiacej kladky. Pozri kapitolu Mechanická časť motora.
5. Odpojte konektor od generátora.

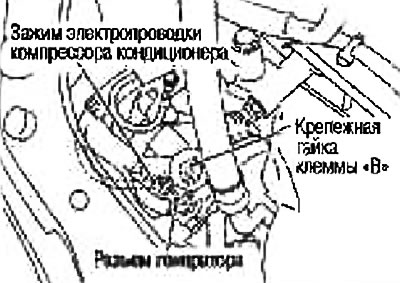

Uvoľnite upínaciu maticu «IN», upevňovaciu maticu uzemňovacieho vodiča a odstráňte svorky vodiča.
6. Demontujte kompresor klimatizácie. Pozri kapitolu Automatická klimatizácia.

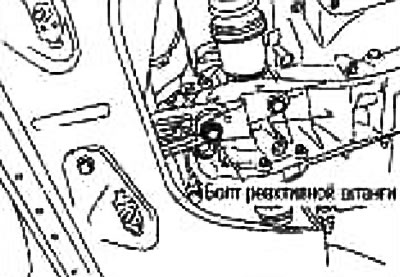

7. Odstráňte skrutku momentovej tyče.

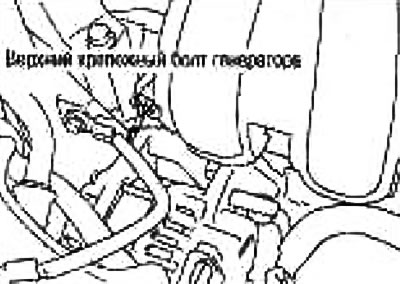

8. Vypnite hornú upevňovaciu skrutku generátora.

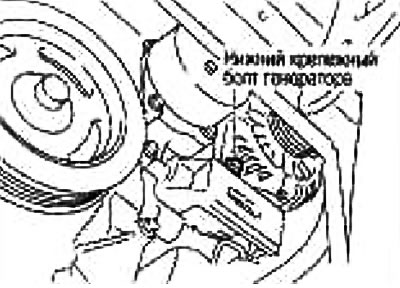

9. Uvoľnite spodnú montážnu skrutku generátora.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí pri demontáži, berúc do úvahy nasledovné:
Nainštalujte alternátor a skontrolujte napnutie remeňa. Pozri kapitolu Mechanická časť motora.
Pozor: Utiahnite maticu koncovky «IN» opatrne.
- Matica na upevnenie koncovky «IN»: 19,32-10,8 Nm (0,95-1,1 kg m)
- Skrutka uzemňovacieho kábla: Uťahovací moment: 2,94-4,9 Nm (0,30-0,49 kg m)
- Upevňovacia skrutka alternátora: Uťahovací moment: 21,0-29,0 Nm (2,2-2,9 kg m)
- Momentová skrutka: Uťahovací moment: 40,0-50,0 Nm (4,1-5,1 kg m)
- Skrutka napínacej kladky: Uťahovací moment: 24,0-32,0 Nm (2,5-3,2 kg m)
