Vonkajšie komponenty zostavy manuálnej prevodovky
1 - upevňovacia skrutka CSC; 2 - CSC; 3 - Tesnenie vstupného hriadeľa; 4 - tesnenie diferenciálu; 5 - Skrutka krytu spojky; 6 - Prst; 7 - Olejový kanál; 8 - Ihlové ložisko výstupného hriadeľa; 9 - Držiak radiacej vidlice; 10, 27 - Tesnenie; 11 - Vypúšťacia zátka; 12 - Magnet; 13 - Ihlové ložisko vstupného hriadeľa; 14 - Skriňa spojky; 15 - Vnútorná odvzdušňovacia trubica; 16 - Vývod oleja; 17 - Dýchacia trubica; 18 - Tesnenie diferenciálu; 19 - D / V cúvacie svetlá; 20 - Skrutka zadného krytu; 21 - Zadný kryt (Kryt 5. prevodového stupňa); 22 - O-krúžok; 23 - Guličkové ložisko výstupného hriadeľa; 24 - Prídržné krúžky; 25 - Vstupný hriadeľ s guľôčkovým ložiskom; 26 - Kryty prevodoviek; 28 - Plniaca zátka

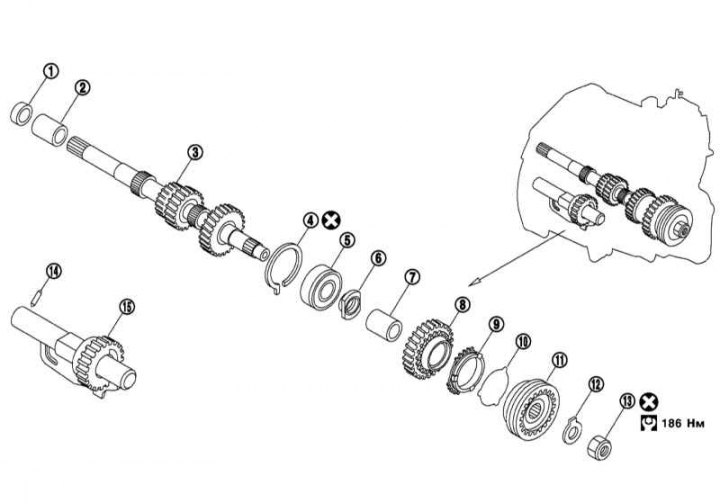

Zostava vstupného hriadeľa a spiatočky
1 - Olejové tesnenie; 2 - Vstupný hriadeľ predného ložiska (z krytu spojky); 3 - Vstupný hriadeľ; 4 - Poistné krúžky; 5 - Ložisko vstupného hriadeľa (zo skrine prevodovky); 6 - Podperná podložka; 7 - Objímka 5. prevodový stupeň; 8 - 5. prevodový stupeň pohonu; 9 - blokovací krúžok synchronizátora 5. prevodového stupňa; 10 - Dištančná pružina; 11 - Zostava náboja/spojky synchronizátora 5. prevodového stupňa; 12 - Poistná podložka; 13 - Matica vstupného hriadeľa; 14 - čap spiatočky; 15 - Zostava spiatočky
Zostava výstupného hriadeľa
1 - Olejový kanál; 2 - Ihlové ložisko výstupného hriadeľa (z krytu spojky); 3 - Výstupný hriadeľ; 4/12/16 - Prevodový stupeň 1. / 2. / 3. prevodový stupeň; 9.5.17 - uzamykací vonkajší krúžok 1. / 2. / 3. prevodového stupňa; 6 - Náboj synchronizátora 1. 2. prevodový stupeň / montáž; 7, 21 - Kľúč; 8, 22 - Pružina; 10, 14, 19 - Poistné krúžky; 11, 13, 15, 18 - Podperná podložka; 12 - Prevodový stupeň 2. prevodový stupeň; 20 - Spiatočka (montáž synchronizátora 3. a 4. prevodového stupňa); 23 - Blokovací vonkajší krúžok synchronizátora spiatočky; 24/28 - 4. / 5. prevodový stupeň; 25 - Podložka; 26 - Ložisko poistného krúžku 27; 27 - Ložisko výstupného hriadeľa (zo skrine prevodovky); 29 - Výstupný hriadeľ skrutky

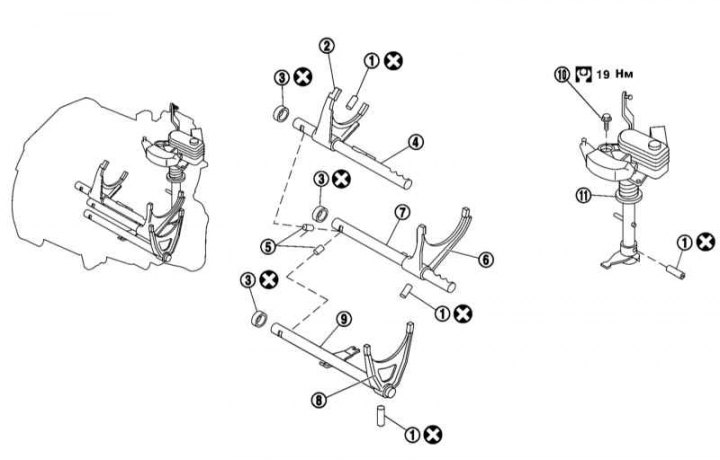

Zostavenie mechanizmu radenia prevodových stupňov
1 - Prídržný kolík; 2 - Radiaca vidlica 1. a 2. prevodového stupňa; 3 - puzdro; 4 - Predstavec 2 vidlice; 5 - Zaisťovacie kolíky; 6 - Radiaca vidlica 3. a 4. prevodového stupňa; 7 - Predstavec 6 vidlice; Vidlica radenia 8 - 5. prevodového stupňa; 9 - Predstavec 9 vidlice; 10 - Svorník hriadeľa radiacej páky; 11 - Montáž hriadeľa radiacej páky

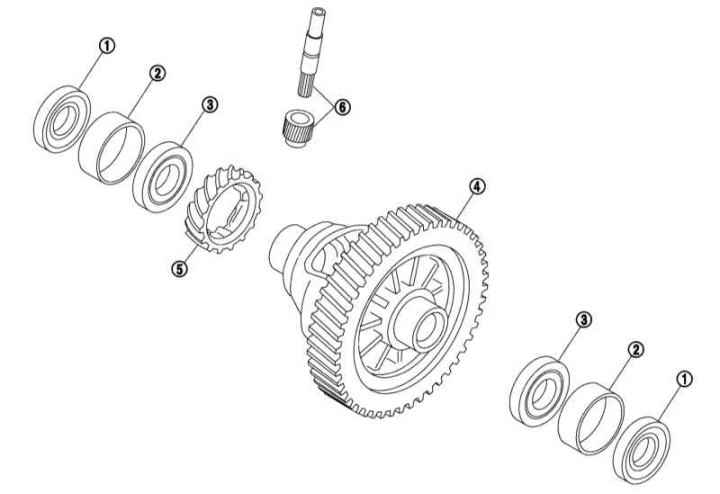

Koncová zostava pohonu
1 - Olejové tesnenie; 2 - Vonkajší krúžok ložiska 3; 3 - Ložisko na strane diferenciálu; 4 - Hlavný prevod; 5 - Hnacie koleso rýchlomera; 6 - Prevodovka rýchlomera
Z dôvodu zložitosti zariadenia s manuálnou prevodovkou a nedostupnosti náhradných dielov a špeciálnych zariadení pre bežného majiteľa automobilu sa neodporúča opravovať skrinku svojpomocne.
V súvislosti s vyššie uvedeným by mali byť opravy manuálnej prevodovky zverené špecialistom autoservisu Nissan.
