Премахване
1. Отстранете монтажната скоба, стиснете пластмасовите заключващи зъбчета, отстранете щифта и разкачете тласкача от педала на спирачката.
2. Опитайте се да запомните монтажната позиция на възвратната пружина на педала, разхлабете гайката на болта на оста, извадете болта от опорната скоба и извадете педала от колата (компонентите на педала са показани на придружаващата илюстрация). Проверете педала за пукнатини и признаци на деформация. Направете всички необходими ремонти или сменете педала.

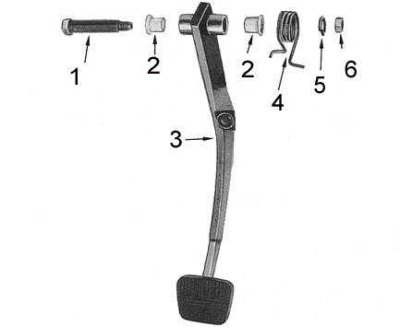

1 - болт; 2 - втулка; 3 - педал; 4 - пружина; 5 - шайба; 6 - гайка
3. Проверете втулките на оста на педала за признаци на износване и повреда. Проверете силата, развивана от възвратната пружина. Сменете дефектните компоненти.
Монтиране
Монтажът се извършва в обратен ред.
1. Уверете се, че когато го освободите, педалът се връща в същата позиция, в която е бил преди свалянето.
2. Затегнете гайката на болта на оста до необходимия въртящ момент.
3. Проверете настройката на височината на педала и свободния ход и направете корекции, ако е необходимо.
Регулиране на височината и свободния ход на педала на спирачката
1. Изключете отрицателния кабел от акумулатора.
2. Изключете електрическото окабеляване от превключвателя на спирачните светлини.
3. Разхлабете контрагайката на двете стоп-светлини и завъртете сензорния превключвател обратно на часовниковата стрелка, като го отместите от педала.
4. Разхлабете контрагайката на върха на тласкача и регулирайте дължината на последния, като постигнете необходимата височина на педала (вижте фиг. таблици за размери и корекция в края на ръководството). Измерете от подовия панел до повърхността на подложката на педала (A) на придружаващата илюстрация.

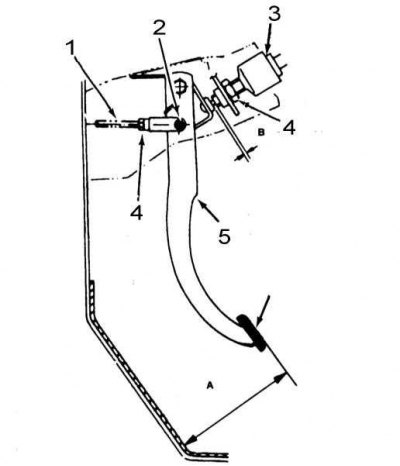

1 - тласкач; 2 - щифт за закрепване; 3 - сензор-превключвател на спирачната светлина; 4 - контрагайка; 5 - педал; 6 - подложка на педала
Внимание! Измерването става със свалена постелка! Затегнете контрагайката на края на тласкача.
Забележка. Уверете се, че след завършване на регулирането върхът не излиза от тласкащия прът.
5. Регулирайте позицията на превключвателя на спирачната светлина, така че празнината между ръба на резбовата част на превключвателя на спирачната светлина и педала (B - вижте придружаващата илюстрация) беше 0,3÷1,0 мм. Затегнете контрагайката на сензорния превключвател и проверете свободното движение на педала (вижте таблици за размери и корекция в края на ръководството).
6. Ако е необходимо, регулирайте позицията на сензорния превключвател, за да постигнете необходимото количество свободна игра. Уверете се, че спирачните светлини не светят, когато педалът на спирачката е освободен.
