Забележка. При извършване на тази проверка е необходимо също така да се провери деформацията на повърхността на цилиндровия блок.
Използвайте скрепер, за да отстраните масления и водния филм от повърхността (като включвания), уплътнение, уплътнител, въглеродни отлагания и др.
Забележка. Внимавайте да не позволите вода или частици от уплътнение да навлязат в маслените канали.
С помощта на прав ръб и комплект измервателни уреди, измерете плоскостта на повърхността на главата на цилиндъра в шест посоки. Ако получените резултати надвишават максимално допустимата стойност, е необходимо да смените главата на цилиндъра с нова.
Забележка. Допустима неравност на контактната повърхност: 0,05 мм.

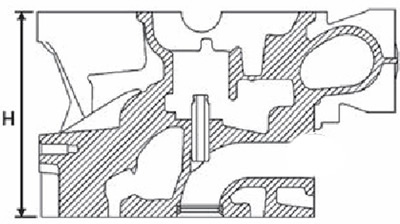

2. Височина на цилиндровия блок (H):
Измерете височината на холограмата на цилиндровия блок.

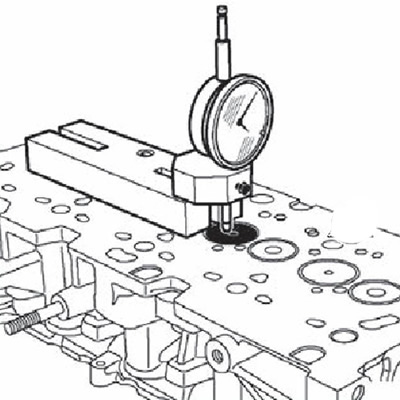

3. Използване на устройства KU113V0040 (Mot. 251-01) и KV113B0050 (Mot. 252-01) или еквивалент, измерете дълбочината на поставяне на клапаните, както е показано на фигурата.
Забележка. Дълбочина на залягане на клапана: -0,07-0,07 мм.
