Сглобяване на двигателя (модификации с ръчна скоростна кутия) — сваляне

Предупреждение!

• Превозното средство трябва да бъде паркирано на равна повърхност.
• Поставете подложки за колела пред и зад задните колела.
• Ако няма повдигащи уши на двигателя, монтирайте ги на двигателя с помощта на болтове, параметрите на които са дадени в каталога на резервните части.
• Бъдете внимателни, когато работите, не използвайте прекомерна сила и стриктно следвайте инструкциите в това ръководство.
• Не започвайте работа, докато охладителната система на двигателя и изпускателната система не се охладят до безопасна температура.
• Използвайте само определени точки за повдигане за повдигане и поддържане на двигателя.
• В зависимост от предпочитанията можете да използвате подемник с две или четири стълба. Ако използването на асансьор с два стълба е неизбежно, вземете хидравлична подпора под задната ос, за да предотвратите изместването на центъра на тежестта назад, когато двигателят е свален.

Общ преглед

Извадете модула на двигателя и трансмисията от автомобила надолу. Изключете двигателя и скоростната кутия.

Подготовка

1. Освободете налягането на горивото.

2. Източете охлаждащата течност от радиатора.

Предупреждение!

• Не източвайте охлаждащата течност, докато двигателят не се охлади напълно.
• Не позволявайте на охлаждащата течност да влиза в контакт със задвижващия ремък.

3. Отстранете следните части:

• Защитен съд на двигателя.
• Капак на двигателя.
• Десен и ляв преден калник.
• Предни колела с гуми.
• Батерия за съхранение с рафт.
• Всмукване на въздух с корпус на въздушния филтър.
• Горен и долен маркучи на радиатора и охлаждащ вентилатор.
• Предна изпускателна тръба.

Моторно отделение отляво

1. Изключете всички конектори на кабелния сноп на двигателя около лявата монтажна подложка и след това временно фиксирайте кабелния сноп отстрани на двигателя.

Забележка. Поставете найлонови торбички върху кабелните конектори, за да предотвратите попадането на прах или чужди материали върху тях при сваляне на двигателя.

2. Разкачете маркуча за подаване на гориво от страната на двигателя.

3. Откачете маркучите на нагревателя.

4. Изключете управляващите щанги от скоростната кутия.

5. Да премахнете кабел от тежестта от външната страна на трансмисията.

Моторен оток вдясно

1. Откачете вакуумния маркуч от всмукателния колектор.

2. Модификации с климатична система: свалете компресора на климатика, без да откачате тръбопроводите от него, и го окачете на въже или тел.

3. Откачете маркучите на разширителния резервоар.

Под колата

1. Свалете сензорите на левия и десния ABS колело от кормилните кокалчета.

2. Свалете комплекта спирачен апарат със свързани спирачни маркучи от кормилните кокалчета. Закачете шублерите на каросерията на автомобила с въже или тел, за да свалите товара от спирачните тръбопроводи.

3. Разкачете външните гнезда на краищата на напречната щанга от кормилните кокалчета.

4. Свалете торсионната греда на задния двигател.

5. Свалете задвижващите валове (ляв и десен).

6. Модификация 4WD: свалете карданния вал.

7. Свалете стабилизаторите за преобръщане.

8. Свалете подрамата на предното окачване.

9. Свалете предните рамена на окачването.

10. Подгответе скоростната кутия за разкачване: развийте свързващите болтове на скоростната кутия, разположени отзад от долната страна на горния маслен картер.

Оттегляне

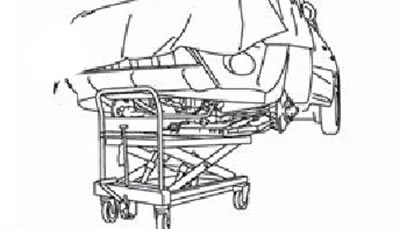

1. С помощта на камион с платформа или подобно устройство (като крик за трансмисията), подпрете стабилно долната част на модула на двигателя и трансмисията.

Забележка. Използвайте дървени блокове, за да постигнете най-стабилното положение на захранващия блок.

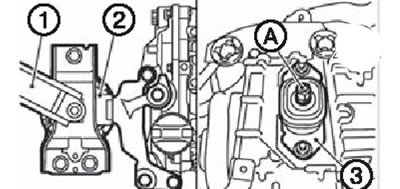

2. Отстранете монтажната скоба на двигателя (1) и дясната монтажна подложка на двигателя (2).



3. Разхлабете гайката (A) на опората на двигателя чрез болт.

4. Внимателно спуснете крика или повдигнете автомобила с крик, за да свалите модула двигател/скоростна кутия. При извършване на процедурата стриктно спазвайте предпазните мерки.

Предупреждение!

• Уверете се, че частите на двигателя и трансмисията не се придържат към каросерията на автомобила.
• Преди да спуснете двигателя със скоростна кутия, още веднъж се уверете, че всички проводници и маркучи са изключени.
• Необходимо е да сме наясно с предстоящото изместване на центъра на тежестта. Ако е необходимо, подпрете задната част на автомобила с крикове в точките на повдигане, за да предотвратите падането на автомобила от асансьора.
• Ако е необходимо, подпрете задната част на автомобила с крик или подходящо устройство.

Прекъснете връзката

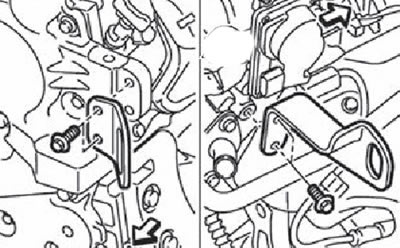

1. Монтирайте повдигащите уши на предния капак на двигателя от предната лява страна и на главата на цилиндъра от дясната страна отзад.

Забележка.

Момент на затягане на болтовете на повдигащите уши:

• От предния капак на двигателя: 32,9 Nm.
• Страна на цилиндровата глава: 25,0 Nm.

2. Извадете стартера.

3. С помощта на гаражна лебедка задвижете и разкачете двигателя от трансмисията.
