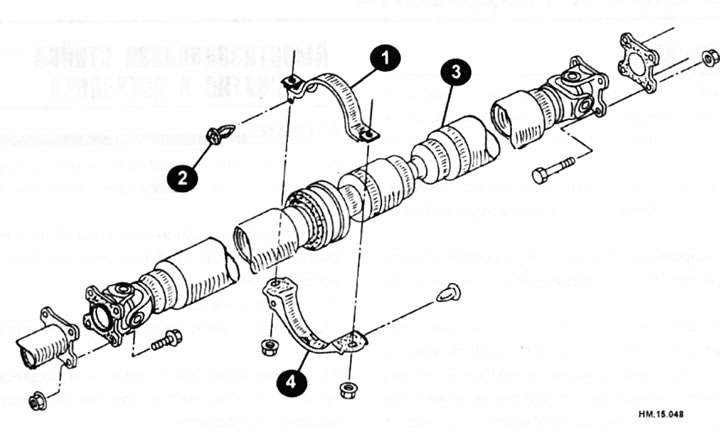

Установачныя элементы карданнага вала
1 - верхні кранштэйны мацавання цэнтральнага падшыпніка; 2 - заціск; 3 - карданны вал; 4 - ніжні кранштэйны мацавання цэнтральнага падшыпніка.
- Адлучыце адмоўны провад ад акумулятарнай батарэі.
- Падніміце аўтамабіль і надзейна падапрыце яго падстаўкамі.
- Уключыце нейтральную перадачу (дыяпазон N) і зацягніце стаяначны тормаз.
- Вырабіце ўсталявальныя пазнакі на відэлец фланца карданнага вала і на фланцы галоўнай перадачы і раздатачнай скрынкі так, каб затым можна было ўсталяваць фланцы ў ранейшыя становішчы. Каб не драпаць паверхні, вырабіце пазнакі з дапамогай фарбы.
- Прыслабце гайкі кранштэйнаў мацавання цэнтральнага падшыпніка, але цалкам не адкручвайце.
- Адкруціце гайкі і ніты мацавання на злучальных фланцах карданнага вала, раздатачнай скрынкі і галоўнай перадачы.
- Адкруціце гайкі мацавання кранштэйнаў цэнтральнага падшыпніка. Пасля гэтага зніміце карданны вал.

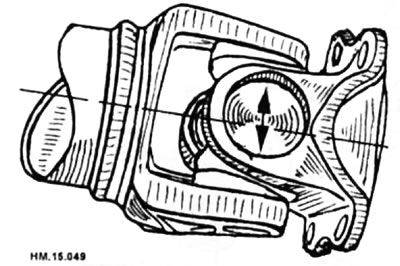

- Зафіксаваўшы адну з бакоў відэльца, праверце восевы люфт карданнага шарніра так, як паказана на малюнку. Люфт быць не павінен. Калі адчувальны хаця б невялікі люфт, заменіце карданны вал.
- Праверце карданны вал на наяўнасць дэфармацый і пашкоджанняў. Калі выяўлены пашкоджанні, заменіце карданны вал.
- Праверце цэнтральны падшыпнік карданнага вала на наяўнасць шумоў і пашкоджанняў. Калі яны выяўлены, заменіце карданны вал.
Увага: Цэнтральны падшыпнік і шарніры разборцы не падлягаюць.
Ўстаноўка
- Устаноўка вырабляецца ў парадку, зваротным зняцці, з улікам наступнага.
- Пры ўсталёўцы карданнага вала сумясціце ўсталявальныя пазнакі, зробленыя пры здыманні. Зацягніце дэталі мацавання момантам 55,0-64,7 Н·м.
- Адрэгулюйце размяшчэнне кранштэйнаў мацавання, перасунуўшы іх наперад-назад для ўхілення падоўжнага зазору ізалятара так, як паказана на малюнку. Усталюеце кранштэйны такім чынам, каб стрэлка, нанесеная на кранштэйне, паказвала наперад, і зацягніце гайкі момантам 41-48 Н·м.

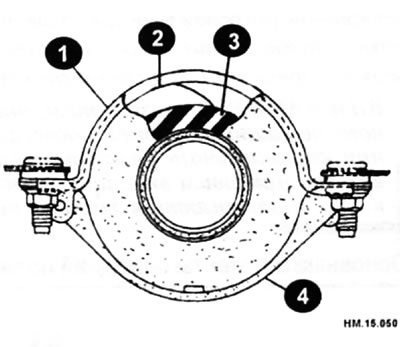

1 - верхні кранштэйны цэнтральнага падшыпніка; 2 - падшэўка падшыпніка; 3 - ізалятар цэнтральнага падшыпніка; 4 - ніжні кранштэйны цэнтральнага падшыпніка.
- Пасля зборкі для праверкі наяўнасці біццяў карданнага вала здзейсніце кантрольную паездку. Калі біццё выяўлена, адлучыце карданны вал ст фланца галоўнай перадачы. Усталюеце злучальны фланец карданнага вала ў розныя становішчы, пракручваючы вал на 90, 180 і 270°. Пасля ўсталёўкі карданнага вала ў кожнае з паказаных палажэнняў здзейсніце кантрольную паездку і праверце наяўнасць біццяў карданнага вала.
