Standardowe napięcia na zaciskach ECM
Przygotowanie do pomiarów

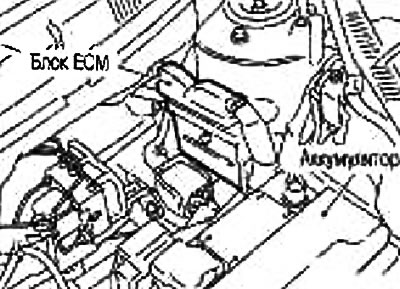

1. Moduł ECM znajduje się po lewej stronie komory silnika.
2. Zdejmij osłonę ochronną z wiązki przewodów ECM.
3. Odłączając złącze od ECM, poluzuj je za pomocą dźwigni, jak pokazano na ilustracji.

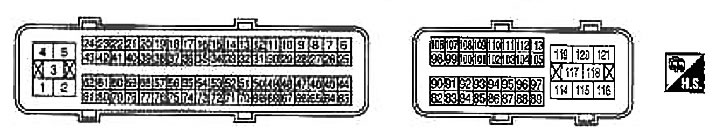

4. Podłącz skrzynkę przyłączeniową (specjalne narzędzie) i adapter kabla Y (specjalne narzędzie) pomiędzy modułem ECM a złączem modułu ECM.
Nie dotykaj 2 kontaktów jednocześnie.
Dane te służą celom porównawczym i mogą nie być dokładne.
Wykres kontrolny ECM

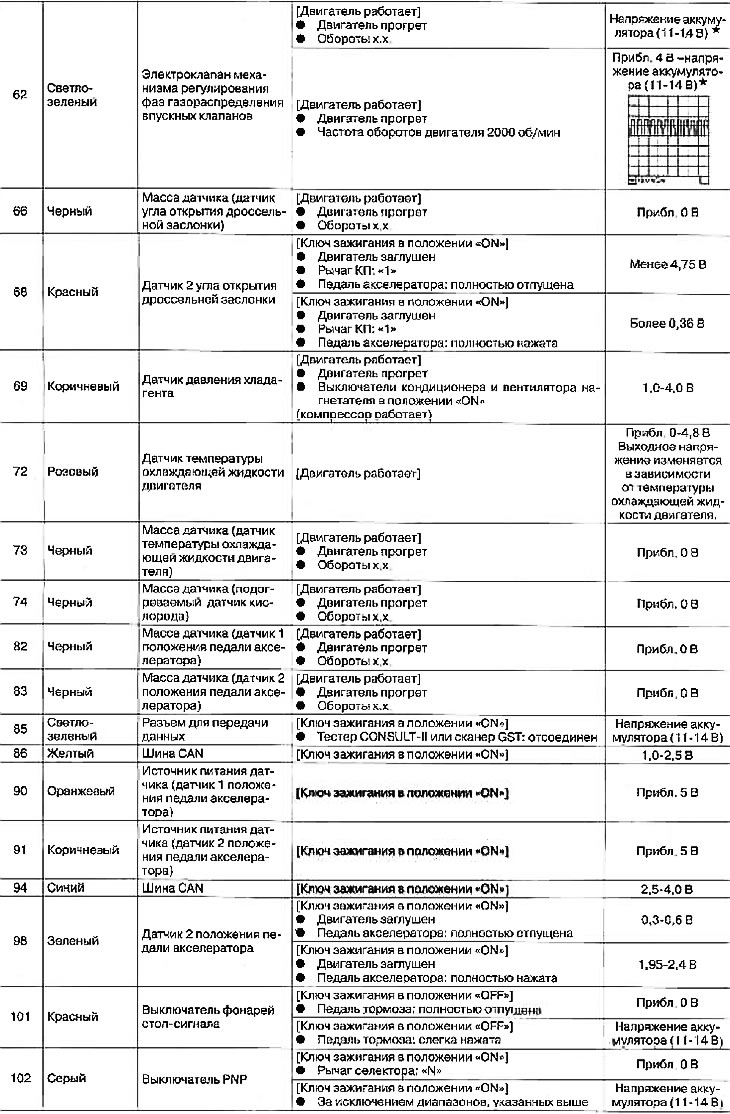

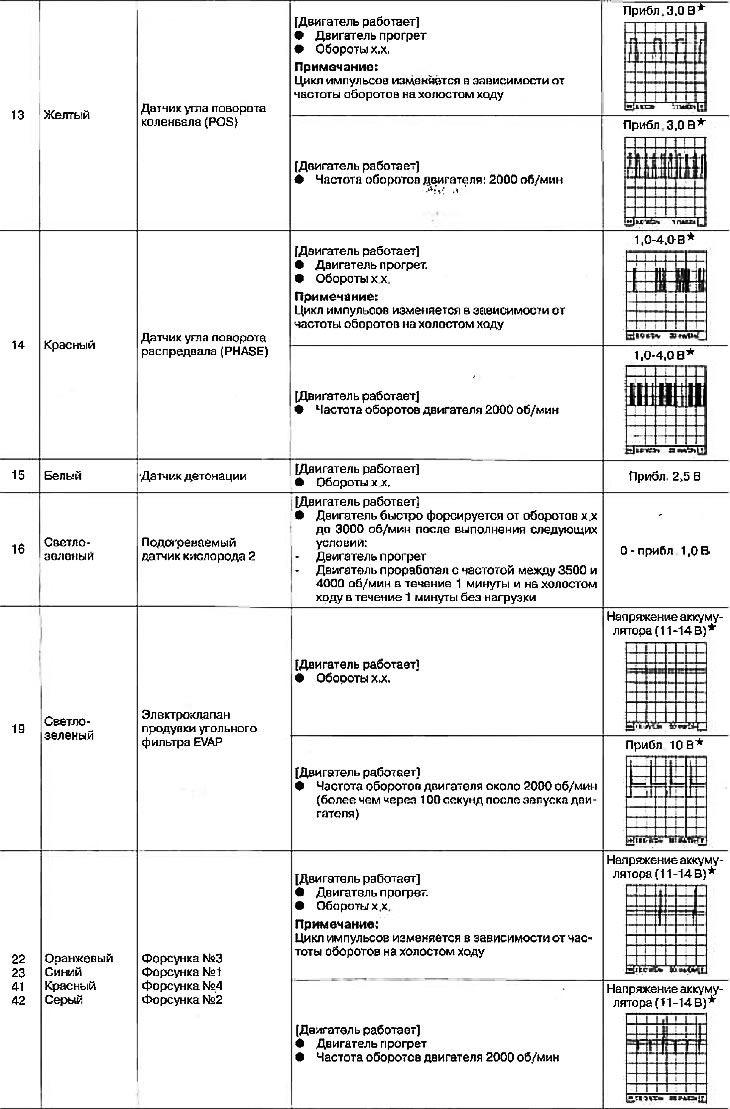

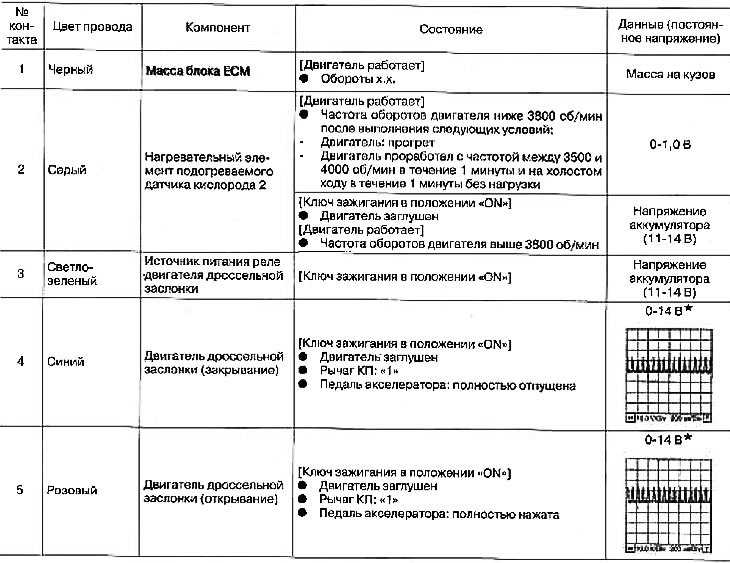

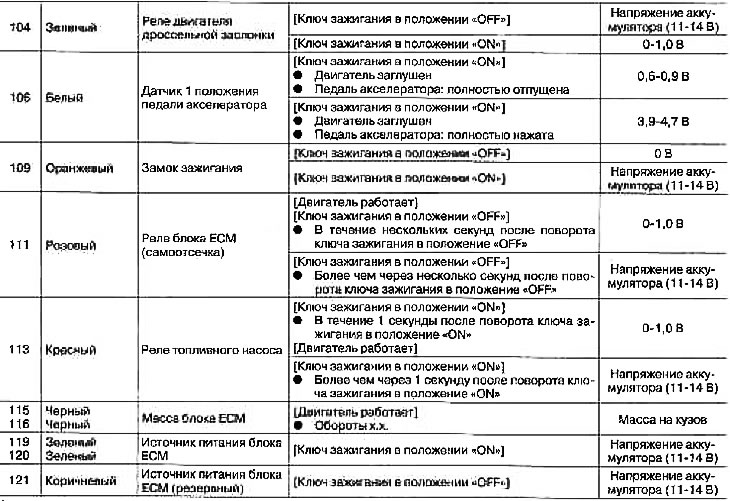

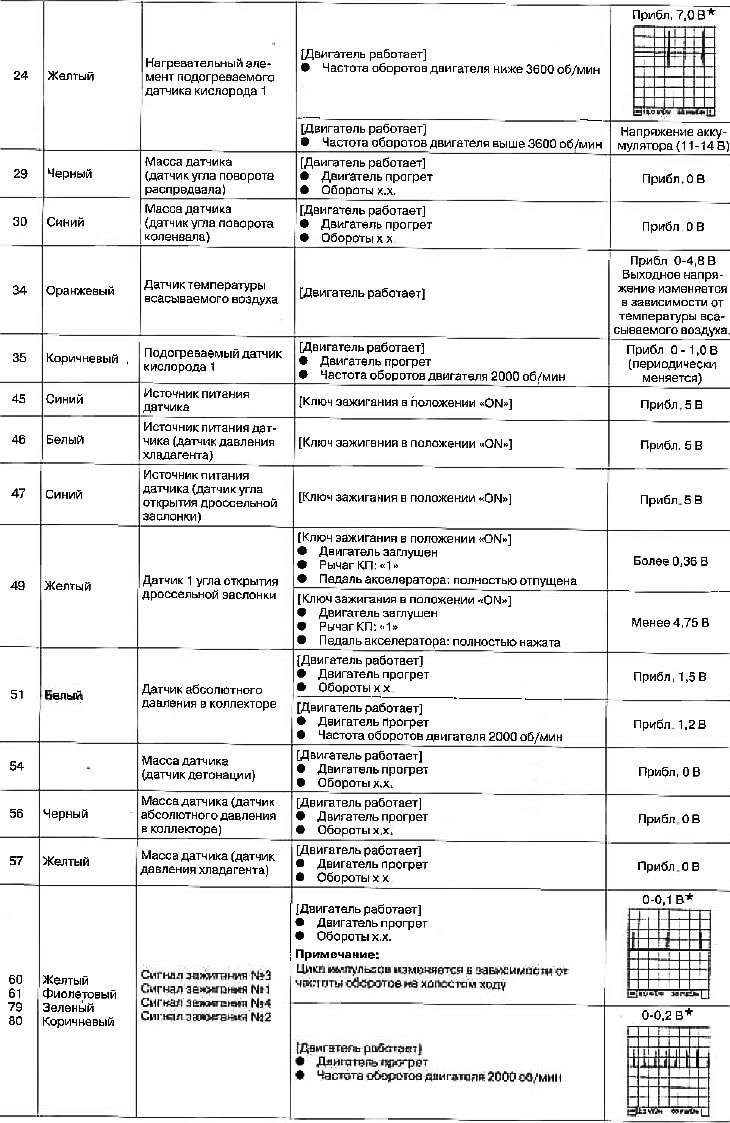

Podane dane są wartościami standardowymi i są mierzone pomiędzy każdym stykiem a masą. Pomiar sygnałów impulsowych wykonano testerem CONSULT-II.
Przestroga: Nie używaj styków uziemiających ECM podczas pomiaru napięcia wejściowego/wyjściowego. Może to spowodować uszkodzenie tranzystora ECM. Użyj uziemienia innego niż zaciski ECM, takiego jak masa.
★: Średnie napięcie sygnału impulsowego (rzeczywisty sygnał impulsowy można sprawdzić na oscyloskopie).
