Odstránenie

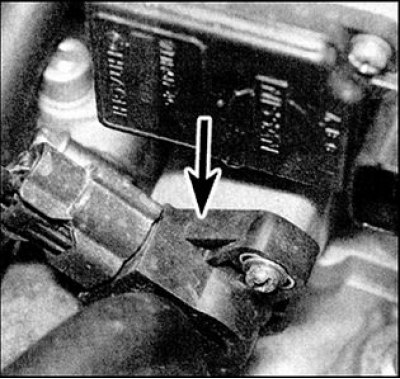

1. Potenciometer plynu (označené šípkou) inštalované na pravej strane telesa škrtiacej klapky. Pred odstránením odpojte záporný kábel batérie.
2. Odpojte konektor pripojenia potenciometra škrtiacej klapky.
3. Na označenie telesa škrtiacej klapky a potenciometra použite bielu farbu alebo značku.
4. Odskrutkujte dve upevňovacie skrutky a vyberte potenciometer.
Inštalácia
5. Pri inštalácii nainštalujte potenciometer na teleso škrtiacej klapky tak, aby jeho rameno bolo správne nainštalované na ramene hriadeľa škrtiacej klapky.
6. Nainštalujte montážnu dosku, potom zarovnajte značky urobené pred odstránením a mierne utiahnite upevňovacie skrutky. Nastavte potenciometer nasledovne.
7. Pomocou testera odporu skontrolujte, či odpor potenciometra zodpovedá špecifikácii v časti špecifikácie (pozri pododdiel 6.3.2.1). V prípade potreby odskrutkujte upevňovacie skrutky a otáčajte potenciometrom, kým nebude jeho odpor zodpovedať špecifikácii v časti technické špecifikácie.
8. Keď je potenciometer správne nainštalovaný, pevne utiahnite upevňovacie skrutky a pripojte pripojovací konektor.
9. Pripojte kábel zápornej svorky batérie.
