Poznámka: Umiestnenie hnacích remeňov pre vodné čerpadlo, generátor. čerpadlo posilňovača riadenia a kompresor klimatizácie sa líši podľa modelu - viď obr. 2.5, 2.6 a 2.7. Vodné čerpadlo a alternátor alebo čerpadlo posilňovača riadenia sú v závislosti od modelu poháňané jedným remeňom.
Úprava
1. Najprv skontrolujte celú dĺžku pásu a očistite ho od nečistôt. Ak má remeň praskliny, trhliny alebo iné poškodenie, vymeňte ho.
2. Na kontrolu napnutia remeňa aplikujte silu 98N v miestach označených na obr. 2.5, 2.6 alebo 2.7 a presne zmerajte priehyb remeňa v tomto bode.

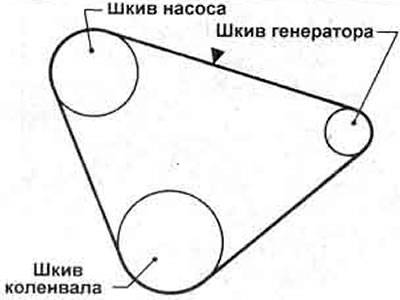

Kreslenie. 2.5. Kontrola napnutia hnacieho remeňa - 1,6L, 1,6LS bez posilňovača riadenia

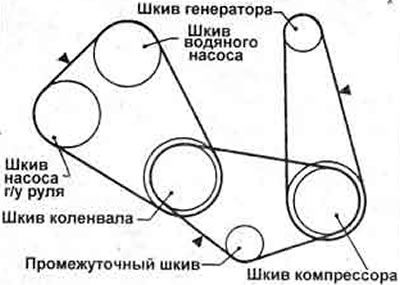

Kreslenie. 2.6. Kontrola napnutia hnacieho remeňa – modely Executive s klimatizáciou

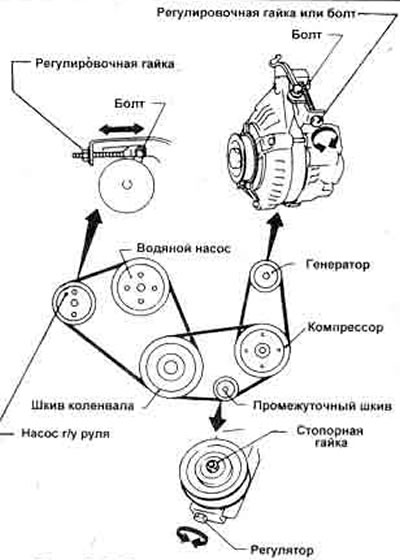

Kreslenie. 2.7. Nastavenie napnutia hnacieho remeňa - typické
3. Ak je nameraná odchýlka väčšia ako špecifikovaný limit, napínajte remeň podľa popisu nižšie, kým sa odchýlka nezníži na špecifikovaný rozsah nastavenia. Ak sa inštaluje nový remeň, uvedomte si, že v niektorých prípadoch sa na počiatočné nastavenie používa vyššie napnutie.
Hnací remeň alternátora
4. Ak chcete nastaviť hnací remeň alternátora, uvoľnite obe otočné skrutky pod alternátorom, uvoľnite poistnú skrutku nastavovača, utiahnite (alebo v prípade potreby uvoľnite) maticu alebo skrutku regulátora. Po inštalácii utiahnite skrutky.
Hnací remeň čerpadla posilňovača riadenia
5. Ak chcete nastaviť hnací remeň čerpadla posilňovača riadenia, uvoľnite otočnú skrutku pod čerpadlom, uvoľnite poistnú skrutku nastavovača, utiahnite (alebo v prípade potreby uvoľnite) matica regulátora (foto). Potom utiahnite skrutky.

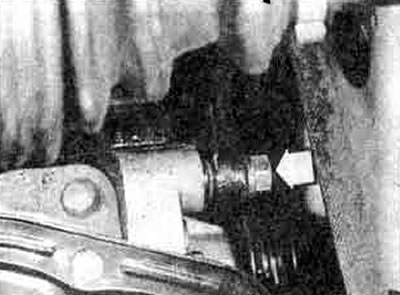

7,5A. Otočná skrutka čerpadla posilňovača riadenia(označené šípkou) - pohľad zdola

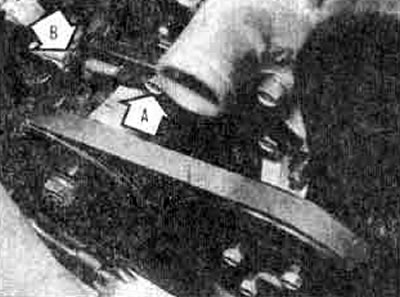

7,5 V. Poisťovacia skrutka A a nastavovacia matica B čerpadla posilňovača riadenia
Hnací remeň kompresora klimatizácie
6. Ak chcete nastaviť hnací remeň kompresora klimatizácie, uvoľnite poistnú maticu remenice, utiahnite ju (alebo v prípade potreby uvoľnite) nastavovacia skrutka, ktorá sa nachádza pod zostavou vloženého kolesa. Po nastavení utiahnite poistnú maticu uťahovacím momentom uvedeným v špecifikáciách.
Odstránenie a inštalácia
Poznámka: V niektorých prípadoch je potrebné pred odstránením požadovaného remeňa najskôr odstrániť ďalší hnací remeň. Napríklad, ak chcete odstrániť hnací remeň čerpadla posilňovača riadenia, musíte najskôr odstrániť remeň alternátora (alebo kompresor klimatizácie).
7. Ak chcete odstrániť remeň čerpadla alternátora alebo posilňovača riadenia, uvoľnite otočnú skrutku alternátora, uvoľnite upevňovaciu skrutku nastavovača a odskrutkujte nastavovaciu maticu alebo skrutku. Otočte generátor alebo čerpadlo smerom k motoru a odstráňte remeň z kladiek.
8. Ak chcete odstrániť hnací remeň kompresora klimatizácie, uvoľnite poistnú maticu a nastavovaciu skrutku a odstráňte remeň z kladiek.
9. Inštalácia sa vykonáva v opačnom poradí. Upravte napnutie remeňa podľa popisu vyššie.
