Проверка

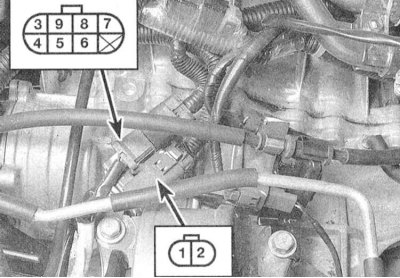

1. Изключете контактните гнезда на сензорния превключвател за разрешение за светлини за пускане/заден ход и продължете с проверките:
- a) Когато скоростният лост е в положение "P", трябва да има непрекъснатост между клеми 1 и 2 и 3 и 4 на конекторите;
- б) В позиция "R" на лоста трябва да има непрекъснатост между клеми 3 и 5;
- в) В позиция "N", между клеми 1 и 2 и 3 и 6;
- d) В позиция "D", между клеми 3 и 7;
- д) В позиция "2", между клеми 3 и 8;
- е) В позиция "1" - между клеми 3 и 9.
2. Ако тестът по-горе е неуспешен, изключете кабела за управление на скоростите от лоста за ръчна смяна, след което повторете тестовата процедура:
- a) Ако сензорният превключвател започне да работи правилно този път, възстановете оригиналната кабелна връзка, настройте го и тествайте отново;
- b) Ако правилното разпределение на проводимостта между клемите на съединителя все още е нарушено, извадете сензорния превключвател от трансмисията и го проверете на работна маса;
- в) Ако сензорният превключвател на работната маса работи правилно, инсталирайте го отново и го регулирайте (вижте по-долу);
- d) Дефектен сензорен превключвател трябва да бъде заменен.
Коригиране

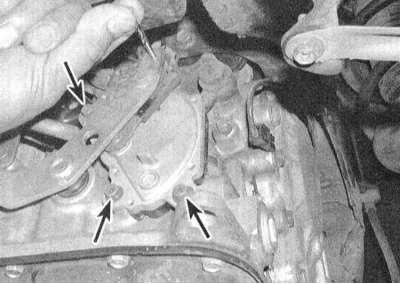

1. Изключете кабела за превключване от ръчния лост (Вижте раздел Проверка, регулиране и подмяна на кабела за превключване). Разхлабете фиксиращите винтове на сензорния превключвател, преместете ръчния лост в позиция "N" и поставете 3,9 мм прът през отворите за регулиране в лоста и превключвателя на сензора.
2. Повторете теста за разпределение на проводимостта (вижте по-горе). При отрицателни резултати от проверката сменете превключвателя на манометъра.
Замяна
1. Изключете отрицателния кабел от акумулатора.
Внимание! Ако стерео системата, инсталирана в автомобила, е оборудвана с код за сигурност, преди да изключите акумулатора, уверете се, че имате правилната комбинация за активиране на аудиосистемата!
2. Преместете скоростната кутия в положение "N".
3. Изключете окабеляването от превключвателя на сензора.
4. Развийте фиксиращите винтове и свалете превключвателя на габарита.
5. При монтажа окончателното затягане на крепежните елементи се извършва след настройката на сензор-превключвател.
