Piesele sunt instalate în aceleași locuri în care se aflau înainte de îndepărtare.

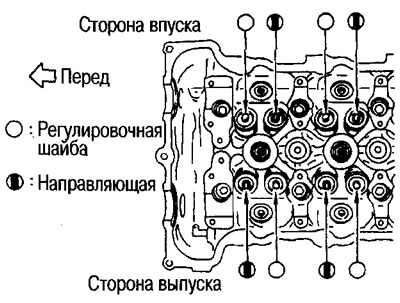

Lamele și ghidajele culbutorului sunt instalate în ordinea prezentată în figură.
2. Montați arborii cu came în chiulasă.

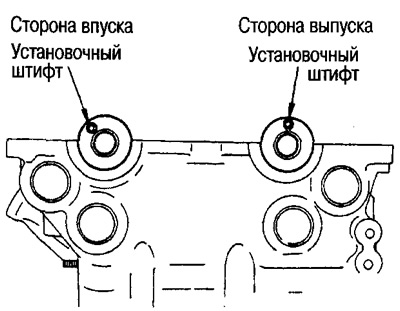

Instalați arborii cu came astfel încât știfturile să se potrivească așa cum se arată în ilustrație.
Arborele cu came, care are o canelură la capătul din spate pentru antrenarea distribuitorului, este instalat pe partea de evacuare.
3. Montați suporturile arborelui cu came.
Instalați suporturile în aceleași locuri în care erau înainte de îndepărtare.

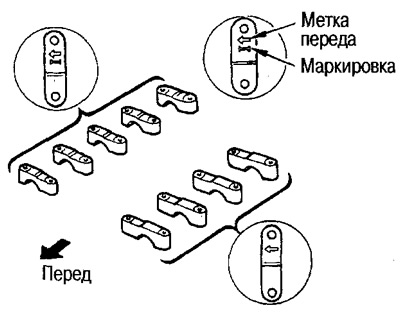

În timpul asamblarii, ghidați-vă după semnele pe care le-ați făcut înainte de îndepărtare.

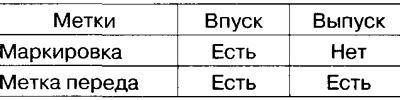

Marcajele suporturilor arborelui cu came sunt prezentate în următorul tabel:

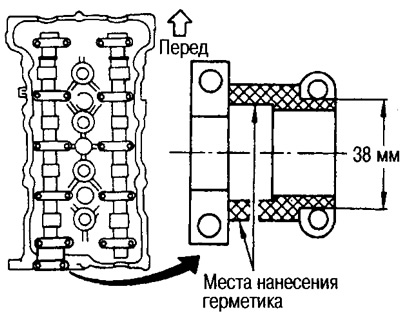

Pe partea din spate a suportului nr. 5 al arborelui cu came de evacuare (lângă distribuitor) aplicați etanșantul Three Bond 1207C (KR51000150).

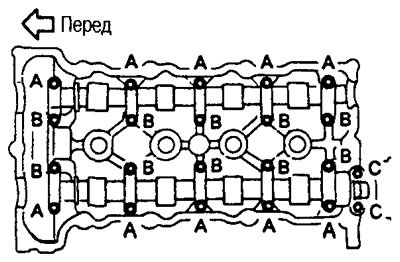

Dimensiunile șuruburilor pentru suporturile arborelui cu came sunt diferite în funcție de locația lor de instalare:
- Bolt A (10 buc.): M6x53,8mm
- Bolt B (10 buc.): M6x37.0mm
- Bolt C (2 buc.): M8x35 mm

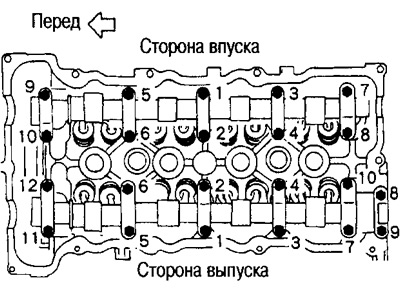

Șuruburile suportului arborelui cu came sunt strânse în trei etape în următoarea secvență:
1) Partea de admisie: strângeți șuruburile 9, 10, apoi de la 1 la 8
Partea de evacuare: strângeți șuruburile 11, 12, apoi de la 1 la 10
: 2 Nm (0,2 kg·m)
2) Strângeți în ordinea prezentată în ilustrație.
: 5,9 Nm (0,6 kg·m)
3) Strângeți din nou în ordinea prezentată în ilustrație.
: 9,8-11,8 Nm (1,0-1,2 kg·m)
Atenție: Strângeți șuruburile 8, 9 de pe partea de evacuare cu o forță de 17,7-25,5 Nm (1,8 - 2,6 kg·m).
4. Montați pinioanele arborelui cu came.
Aliniați semnele de pe pinioanele arborelui cu came cu semnele de pe lanțul de distribuție.
Aliniați știfturile arborelui cu came cu canelurile pinionului arborelui cu came.
Asigurați partea hexagonală a arborelui cu came cu o cheie și strângeți șurubul pinionului.
5. Montați întinzătorul lanțului de distribuție.

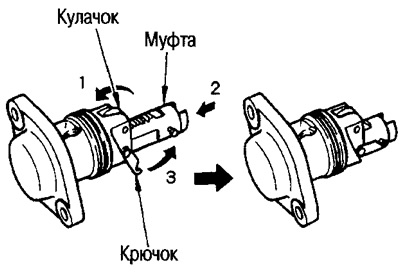

Strângeți întinzătorul și aruncați cârligul în următoarea secvență:
1) Apăsați în jos pe came (oprior).
2) În această poziție, apăsați cuplajul.
3) Aruncă în cârlig.
Notă: Odată fixat, acesta se va balansa automat după rotirea arborelui cotit.
Montați garnitura cu canelura în jos.
Ungeți întinzătorul lanțului și orificiul de montare din chiulasă cu ulei de motor.
Aveți grijă să nu deteriorați inelele O în timpul instalării.
Instalați întinzătorul lanțului astfel încât marcajul său frontal să fie orientat spre partea din față a motorului.
După instalare, rotiți arborele cotit cu 180° în sens invers acelor de ceasornic, apoi 180° în sensul acelor de ceasornic și asigurați-vă că cârligul se balansează în afară.
6. Instalați distribuitorul.

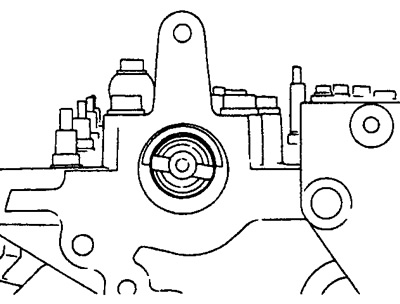

1) Asigurați-vă că arborele cu came este în poziția indicată în figură.

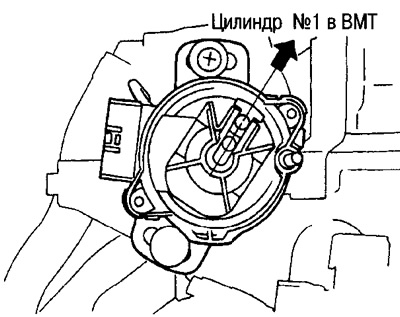

2) Instalați rotorul în poziția indicată în figură.
Asigurați-vă că cilindrul nr. 1 este în poziția PMS și rotorul distribuitorului este în poziția de aprindere a primului cilindru.
3) Strângeți șuruburile de instalare.
7. Instalați părțile rămase în ordinea inversă a demontării.
