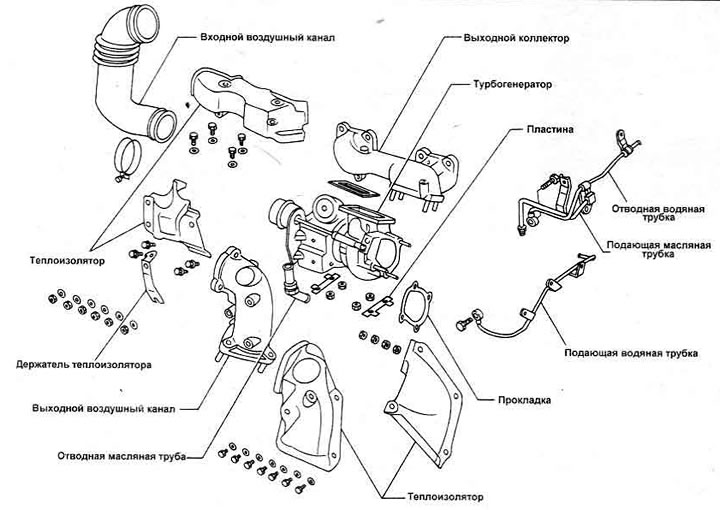

Kreslenie. 3,50. Turbogenerátor a súvisiace diely
1. Pred začatím práce počkajte, kým všetky komponenty úplne nevychladnú.
2. Vypustite chladiacu kvapalinu z chladiaceho systému.
3. Odstráňte potrubie z merača prietoku vzduchu do turbogenerátora az turbogenerátora do škrtiacej komory/bloku IAA (foto).

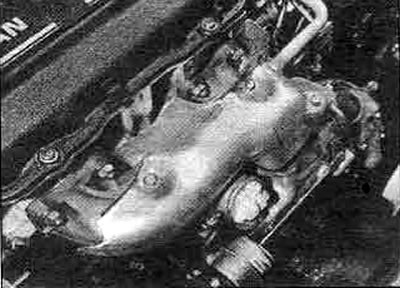

54,3. Zakaždým, keď odstránite sacie otvory, zatvorte otvorené otvory turbogenerátora
4. Odskrutkujte tri matice upevňujúce rozvodné potrubie výfuku k turbogenerátoru, odskrutkujte prednú časť výfukového systému zo skrine spojky a posuňte rozvodné potrubie čo najviac dole.
5. Odskrutkujte a odstráňte tepelne odolné štíty turbogenerátora.
6. Uvoľnite svorku, odpojte vratnú hadicu oleja od prípojky turbogenerátora. Zapojte hadicu, aby ste zabránili vniknutiu nečistôt. Odskrutkujte spojovací koniec prívodného potrubia oleja v bloku valcov alebo turbogenerátore. Zastrčte koniec hrubého, aby ste zabránili úniku oleja (foto).

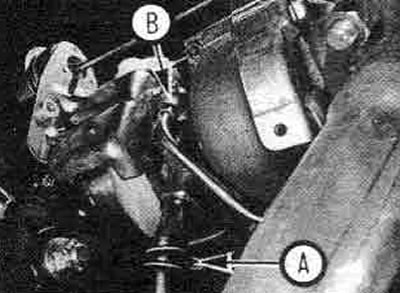

54,6. Svorka vratnej olejovej hadice "A", prívodné potrubie chladiacej kvapaliny Banjo pripojenie "B"
Originál si môžete prečítať na webovej stránke (nissanbook.ru)
7. Odskrutkujte banjo skrutky pripevňujúce potrubie chladiacej kvapaliny k turbogenerátoru.
8. Posuňte uzamykaciu dosku dozadu, nadvihnite kľúče a odskrutkujte matice pripevňujúce turbogenerátor k výfukovému potrubiu. Odstráňte turbogenerátor z výfukového systému.
9. Dôkladne vyčistite všetky povrchy a závity.
10. Montáž sa vykonáva v opačnom poradí, použite nové tesnenia. Uzamykacie platne je potrebné vymeniť (foto).

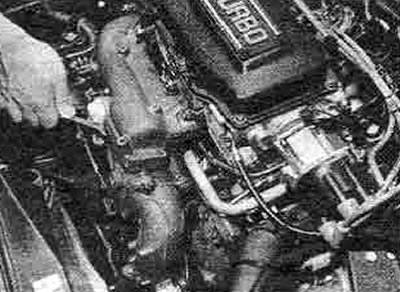

54,10A. Stlačenie upevňovacích matíc turbogenerátora

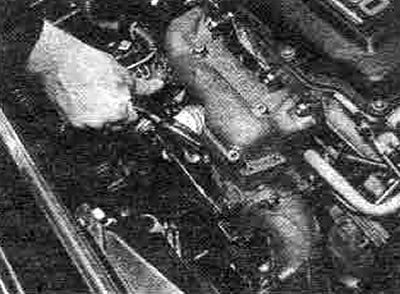

54,10 V. Ohnite kľúče blokovacej dosky na maticu
11. Naplňte chladiaci systém.
12. Po každej demontáži turbogenerátora sa odporúča vymeniť motorový olej a filter.
