Obsah: Odstránenie ↓ Inštalácia ↓
1. Podperná konzola; 2. Tesnenie; 3. Vlásenka; 4. Horná časť sacieho potrubia
Odstránenie
1. Demontujte zostavu vzduchového potrubia a krytu čističa vzduchu. Pozri sekciu "Čistič vzduchu a potrubia".
2. Odpojte hadicu PCV (medzi hornou časťou sacieho potrubia a krytom ventilu) z hornej časti sacieho potrubia.
3. Odskrutkujte upevňovaciu skrutku podpornej konzoly (v prednej časti motora nad kanálom č. 1).

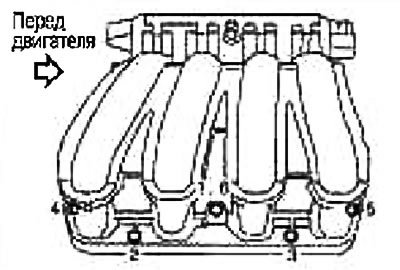

4. Uvoľnite matice a skrutky v opačnom poradí, ako je znázornené na obrázku, a vyberte horné sacie potrubie.
Pozor: Pri uvoľňovaní prosím ignorujte č.6 na obrázku.

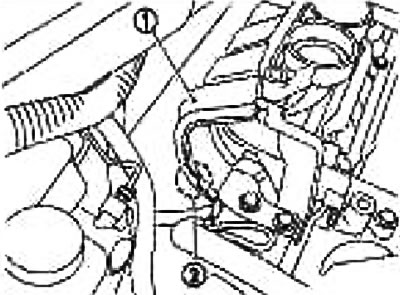

Poznámka: Demontáž a montáž matice č. 5 je možné zjednodušiť vložením nástroja do odporúčanej drážky (2) kanála č. 1 (1) (To isté platí pre maticu č. 4).
Inštalácia
Inštalácia sa vykonáva v opačnom poradí pri demontáži, berúc do úvahy nasledovné:
[Originál si môžete prečítať na webovej stránke: nissanbook]
Inštalácia hornej časti sacieho potrubia
Skontrolujte poškodenie alebo cudzie častice na kontaktných plochách.

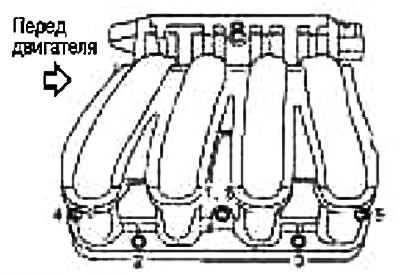

Utiahnite matice a skrutky v poradí označenom číslami na obrázku.
Poznámka:
- Číslo č.6 na obrázku označuje 2. prechod uťahovacej skrutky č.1.
- Pri inštalácii nosnej konzoly viď "Odstránenie a inštalácia"
