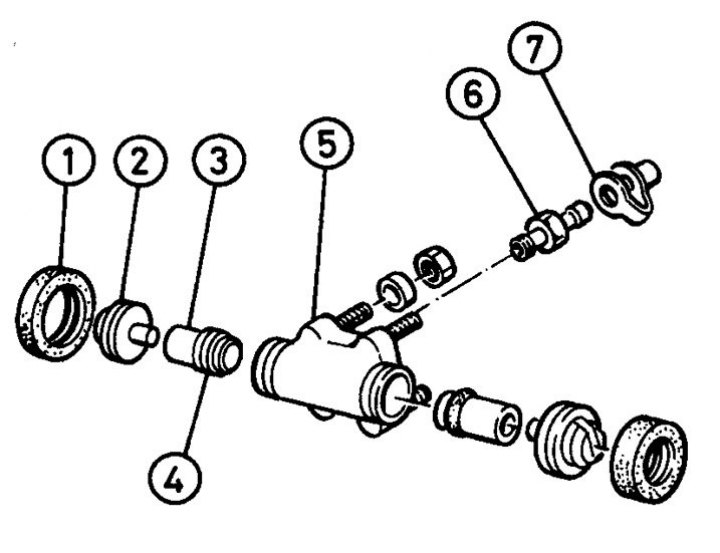

Szczegóły cylindra hamulca bębnowego
1. Sprawa; 2. Głowica tłoka; 3. Tłok; 4. Kołnierz tłoka; 5. Cylinder; 6. Złącze do usuwania powietrza; 7. Czapka

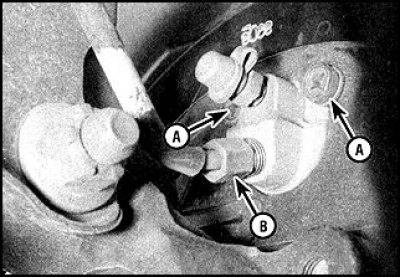

Mocowanie cylindra i śruby koła
Śruby
B. Dopasowanie
Wycofanie
1. Usuń bębny.
2. Usuń podkładki.
3. Aby zmniejszyć utratę płynu, szczelnie owiń korek wlewu, kładąc plastikową folię lub ściśnij węże.
4. Oczyść śruby mocujące cylinder do tarczy hamulcowej i mocowanie.
5. Odwróć złączkę i stłumij rurkę i otwór w cylindrze.
6. Odkręć śruby i wyjmij cylinder.
Demontaż
1. Oczyść cylinder z kurzu i brudu, przecierając go szmatką nasączoną alkoholem.
2. Zdejmij osłony.
3. Nanieść znaki identyfikacyjne na butle.
4. Wyjmij tłoki i sprężynę.
5. Należy wymienić wszystkie uszczelki cylindra.
6. Sprawdź stan tłoka i wewnętrznej powierzchni cylindra.
7. Jeśli na tych częściach występują wady, wymień zespół cylindra.
8. Przed montażem dokładnie wyczyść wszystkie części, tłoki, sprężyny i mankiety, nasmaruj płynem hamulcowym.
9. Załóż mankiety na tłoki.
10. Ostrożnie włóż pierwszy tłok do cylindra, kierując się znakami wykonanymi podczas demontażu.
11. Zamontować sprężynę i drugi tłok.
12. Nałożyć osłony na cylinder, po uprzednim nasmarowaniu ich krawędzi płynem hamulcowym.
Instalacja
1. Cylinder jest instalowany w odwrotnej kolejności.
2. Odpowietrzyć tylko hydrauliczny hamulec koła (jeśli integralność innych obwodów nie została naruszona).
