Wycofanie
1. Zdejmij koła z pojazdu.
2. Zwolnij dźwignię hamulca postojowego i zdejmij bęben hamulcowy. Patrz rozdział Układ hamulcowy.
3. Dociśnij uchwyt i obróć go, wyjmij sworzeń wspornika klocka hamulcowego i szczękę hamulcową.
Uwaga: Nie uszkodzić osłon tłoka cylindra roboczego.

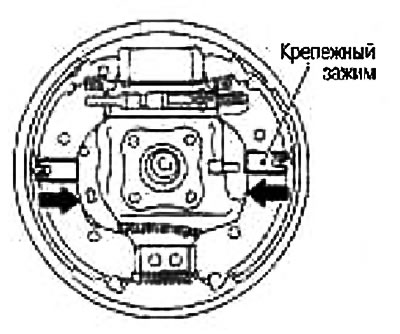

4. Odłącz linkę hamulca postojowego od ramienia korby.
Przestroga: Nie zginaj linki hamulca postojowego.

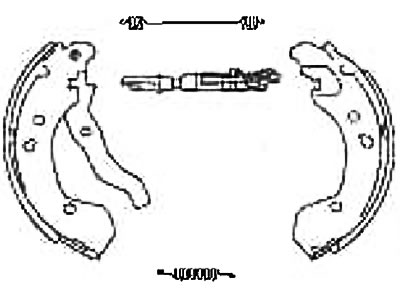

5. Zdemontować zespół szczęk hamulcowych (blok, sprężyny, tuleja, regulator).
Sprawdź po wyjęciu

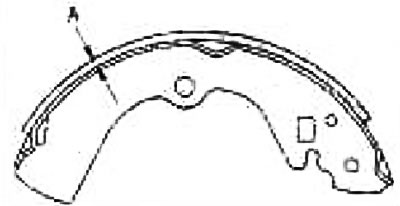

Kontrola grubości okładzin ciernych
Standardowa grubość: 4,5 mm
Ogranicz zużycie («A»): 1,5 mm

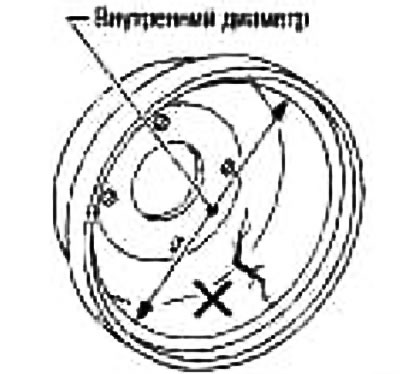

Sprawdzenie wewnętrznej średnicy bębna
Powierzchnia pomiarowa: powierzchnia styku z okładziną cierną (w centrum)
Standardowa średnica wewnętrzna: 202 mm
Limit średnicy wewnętrznej: 203,2 mm
Sprawdź, czy nie ma wycieków płynu z cylindra roboczego
Sprawdź, czy nie ma wycieków płynu z cylindra podrzędnego.

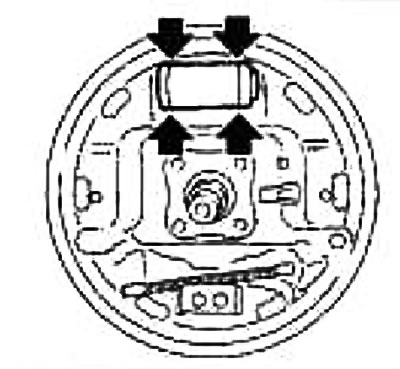

Sprawdzić zużycie, uszkodzenie lub luźne dokręcenie. W razie potrzeby wymień.
Inne kontrole
Sprawdź wzrokowo wnętrze bębna pod kątem nadmiernego zużycia, uszkodzeń lub pęknięć.
Sprawdzić wzrokowo okładzinę cierną pod kątem nadmiernego zużycia, uszkodzenia lub łuszczenia się materiału ciernego.
Sprawdź, czy w obszarze ślizgowym klocka hamulcowego nie występuje nadmierne zużycie lub uszkodzenie.
Sprawdź, czy sprężyna powrotna jest rozciągnięta.
Sprawdź wzrokowo błotnik pod kątem uszkodzeń, pęknięć lub odkształceń.
Sprawdź, czy śruby mocujące błotnik są poluzowane.
Instalacja

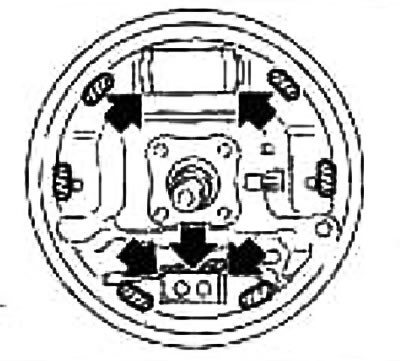

1. Nałóż specjalny smar do hamulców Nissan (KRF0000005) lub równoważne na powierzchniach ślizgowych klocków hamulcowych (obszary zacienione) i inne elementy na błotniku, zaznaczone strzałkami na rysunku.

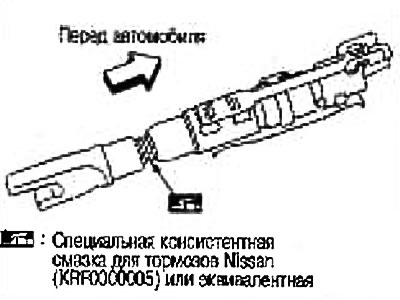

2. Skróć regulator, obracając go.
Koło | Nitka |
Lewy | Lewy |
Prawidłowy | Prawidłowy |
3. Zamontuj klocek, sprężyny, regulator i tuleję, aby utworzyć zespół klocka hamulcowego.
4. Podłącz linkę hamulca postojowego do korby.

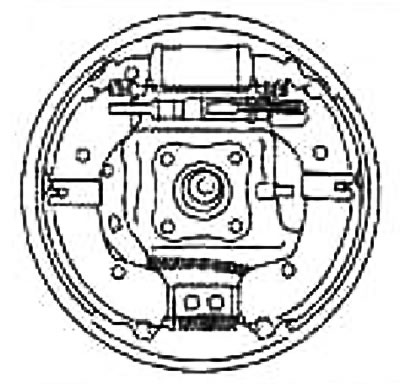

5. Zamontować zespół szczęk hamulcowych. Po złożeniu upewnij się, że wszystkie elementy są prawidłowo zainstalowane.
Uwaga: Nie uszkodzić osłon tłoka cylindra roboczego.
6. Zamontować bęben hamulcowy. Patrz rozdział Układ hamulcowy.
7. W przypadku montażu nowego cylindra roboczego lub jego naprawy odpowietrzyć. Patrz sekcja «Odpowietrzanie układu hamulcowego».
8. Wyreguluj hamulec postojowy. Patrz sekcja «Hamulec postojowy».
