Odstránenie

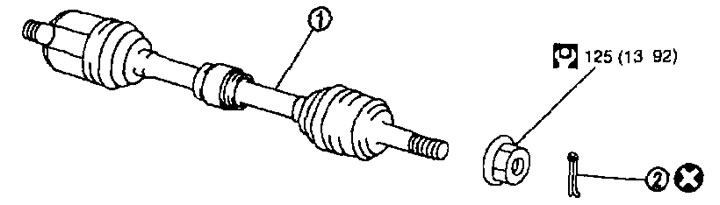

Na ľavej strane. 1. Hnací hriadeľ; 2. Závlačka.

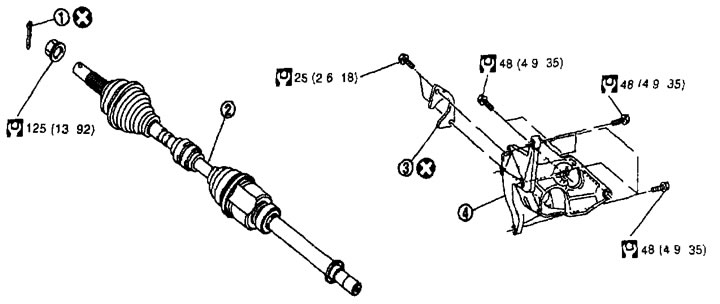

Na pravej strane (motor MR20DE) 1. Závlačka; 2. Hnací hriadeľ; 3. Tanier; 4. Podporná konzola ložiska.

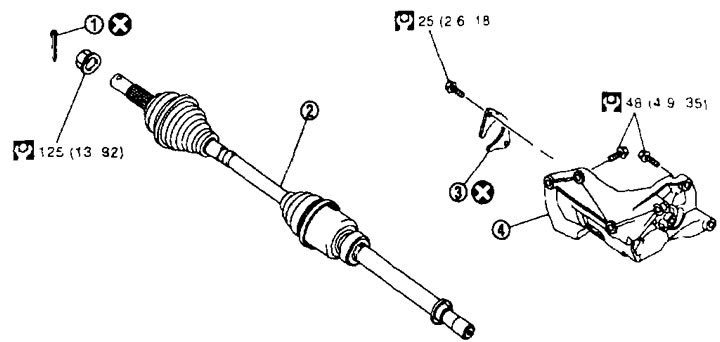

Na pravej strane je model QR25DE. 1. Závlačka; 2. Hnací hriadeľ; 3. Tanier; 4. Podporná konzola ložiska.
Demontáž

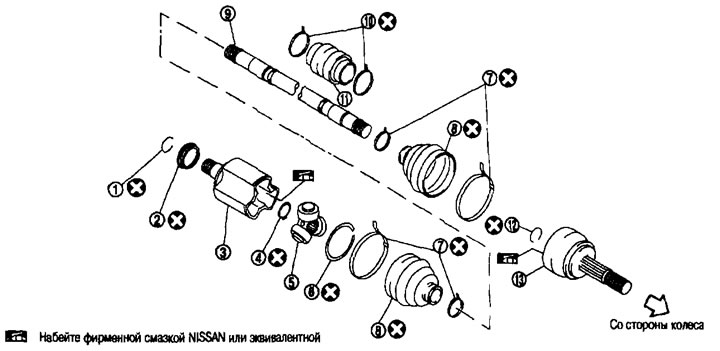

Na ľavej strane (motory MR20DE a QR25DE). 1. Krúžková svorka; 2. Prachový kryt; 3. Telo; 4. Poistný krúžok; 5. Krížová montáž; 6. Poistný krúžok; 7. Svorka na puzdro; 8. Prípad; 9. Hriadeľ; 10. Dynamická svorka tlmiča (motor QR25DE); 11. Dynamický tlmič (motor QR25DE); 12. Krúžková svorka; 13. Montáž závesu.

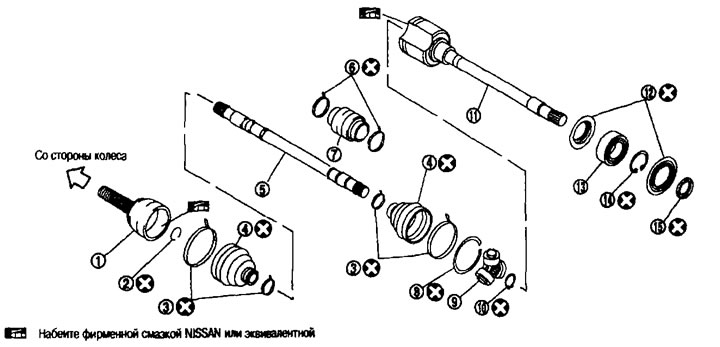

S šéfom strany (motory MR20DE a QR25DE). 1. Montáž závesu; 2. Krúžková svorka; 3. Svorka na puzdro; 4. Prípad; 5. Hriadeľ; 6. Dynamická svorka tlmiča (motor MR20DE); 7. Dynamický tlmič (motor MR20DE); 8. Poistný krúžok; 9. Krížová montáž; 10. Poistný krúžok; 11. Telo; 12. Prachový kryt; 13. Podporné ložisko; 14. Poistný krúžok; 15. Prachový kryt.
Výmena
Strana kolesa
1. Demontujte kolesá z vozidla.
2. Demontujte snímač kolesa z čapu riadenia. Pozri kapitolu "Brzdový systém".
Pozornosť. Neťahajte za kabeláž snímača kolesa.
3. Odstráňte uzamykaciu platňu zo stojana. Pozri kapitolu "Brzdový systém".
4. Odstráňte upevňovacie skrutky z držiaka strmeňa. Zaveste držiak strmeňa tak, aby vám neprekážal pri práci. Pozri kapitolu "Brzdový systém".
Pozornosť. Po demontáži brzdového strmeňa nestláčajte brzdový pedál.
5. Odstráňte brzdový kotúč.
Pozor:
- Pred odstránením brzdového rotora urobte zarovnávacie značky na brzdovom rotore a na náboji kolesa a zostave ložiska kolesa.
- Nenechajte spadnúť brzdový kotúč.
6. Odstráňte závlačku a potom uvoľnite poistnú maticu náboja.

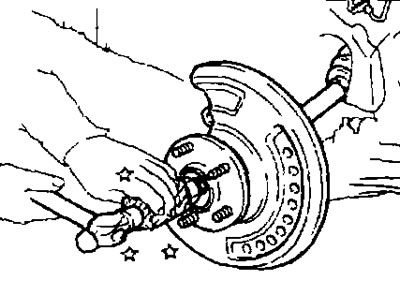

7. Oddeľte zostavu náboja kolesa a ložiska kolesa od hnacieho hriadeľa ľahkým poklepaním na koniec kladivom pomocou dreveného bloku a potom odskrutkujte poistnú maticu náboja.
Pozor:
- Kĺb hnacieho hriadeľa neohýbajte do veľkého uhla. Nepreťažujte ani posuvný spoj.
- Nedovoľte, aby hnací hriadeľ visel bez podpory krytu (alebo zostavu závesu), hriadeľ a ďalšie komponenty.
Poznámka. Ak po vykonaní tohto postupu nemôžete oddeliť náboj kolesa od hnacieho hriadeľa, použite vhodný sťahovák.
8. Oddeľte priečne rameno od čapu riadenia.
9. Uvoľnite vonkajšiu koncovú maticu spojovacej tyče.

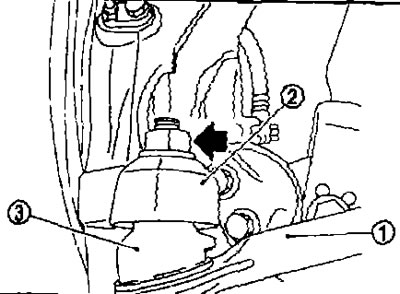

10. Pomocou odstraňovača guľového kĺbu odstráňte vonkajší koniec spojovacej tyče (1) z čapu riadenia (2), aby ste nepoškodili manžetu guľového kĺbu (3).
Pozornosť. Aby ste predišli poškodeniu závitov a uvoľneniu odstraňovača guľového kĺbu, utiahnite maticu rukou.
11. Demontujte hnací hriadeľ z náboja kolesa a zostavy ložiska kolesa.
12. Odstráňte spony z kufra a potom vyberte topánka zo zostavy pántov.

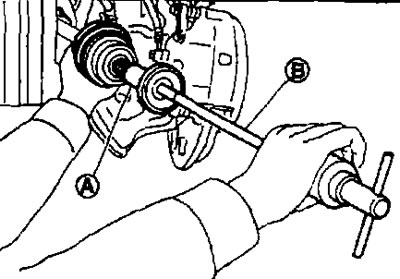

13. Naskrutkujte sťahovák hnacieho hriadeľa (A) na závity zostavy spoja aspoň 30 mm. Pri podopieraní hnacieho hriadeľa jednou rukou odstráňte zostavu kĺbu z hriadeľa pomocou nárazového sťahováka (B).
Pozor:
- Vycentrujte nárazový sťahovák a hnací hriadeľ a vyberte ich pomocou pevnej a rovnomernej sily.
- Ak zostavu kĺbu nemožno odstrániť, skúste to znova po odstránení hnacieho hriadeľa z vozidla.

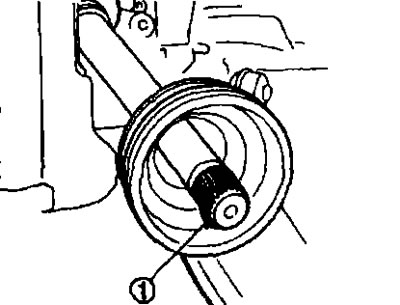

14. Odstráňte prstencovú svorku (1) z hriadeľa (motory MR20DE a QR25DE).
15. Odstráňte kryt z hriadeľa.
16. Utrite všetku starú mastnotu zo zostavy závesu papierovými utierkami.

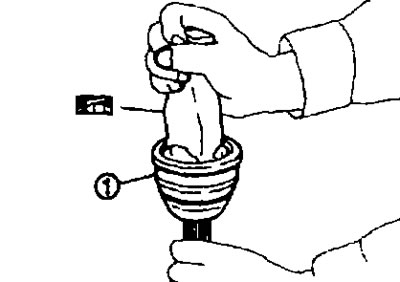

17. Do drážkového otvoru guľového kĺbu (1) nabaľte originálne mazivo NISSAN alebo jeho ekvivalent, kým drážkový otvor a drážka guľového kĺbu nie sú zaplnené až po okraj.
Pozornosť. Po nanesení lubrikantu zotrite staré vytečené lubrikanty obrúskom.

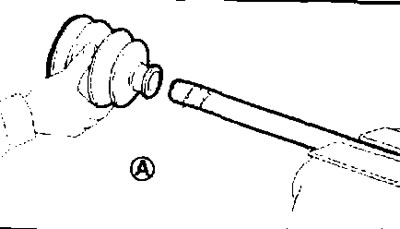

18. Aby ste predišli poškodeniu krytu, zabaľte drážkovanú časť hriadeľa (motory MR20DE a QR25OE) elektrická páska (A). Nasaďte nový kryt na hriadeľ a zaistite ho svorkami.
Pozornosť. Puzdro ani spony znova nepoužívajte.
19. Odstráňte elektrickú pásku omotanú okolo drážkovanej časti hriadeľa.

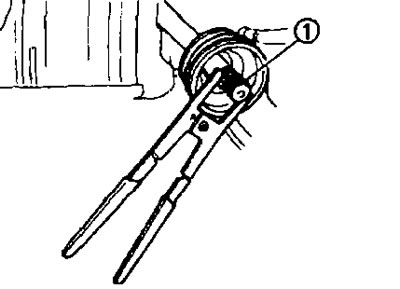

20. Umiestnite prstencovú svorku (1) do drážky na konci hriadeľa.
Pozornosť. Kruhovú svorku nepoužívajte znova.
Poznámka. Odporúča sa inštalovať prstencovú svorku pomocou montážneho nástroja.
21. Vycentrujte zostavu hriadeľa a kĺbu. Potom vložte hriadeľ s prstencovou svorkou do zostavy spoja.

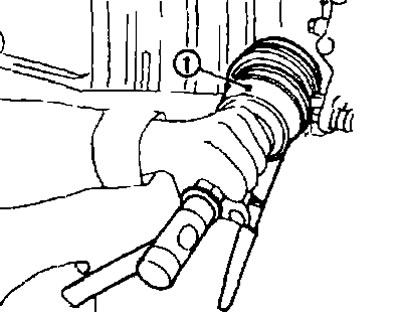

22. Nainštalujte zostavu závesu (1) na hriadeľ (motory MR200E a QR25OE) pomocou plastového kladiva.
Pozornosť. Pri otáčaní hnacieho hriadeľa skontrolujte, či je zostava spoja správne zasunutá.
23. Množstvo maziva upravte na požadované množstvo tak, že ním naplníte kryt zvnútra na širokej strane krytu.
Štandardné.
Množstvo lubrikantu. Pozri odsek nižšie. "Technické údaje a špecifikácie".

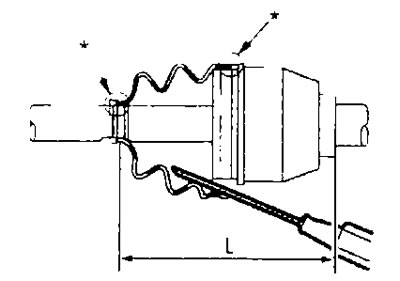

24. Pevne zaistite kryt v drážkach (označené), ako je znázornené na obrázku.
Pozornosť. Ak sa mazivo dostane na dosadacie plochy batožinového priestoru (označené "*") na hriadeli alebo zostave závesu, bota sa môže uvoľniť. Odstráňte všetku mastnotu z povrchov.
25. Aby ste predišli deformácii topánky, upravte dĺžku inštalácie topánky na požadovanú hodnotu ("L") uvedenú nižšie vložením plochého skrutkovača alebo podobného nástroja pod topánku zo širokej strany a vypustením vzduchu z nej.
Štandardné.
Dĺžka inštalácie krytu ("L"). Pozri odsek nižšie. "Technická údaje a špecifikácie".
Pozor:
- Ak sa dĺžka inštalácie krytu líši od normy, kryt sa môže zlomiť.
- Nedotýkajte sa špičkou skrutkovača vnútorného povrchu puzdra.

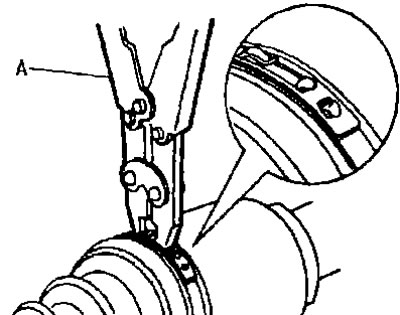

26. Pomocou nástroja na krimpovanie svorky na topánky (A) (špeciálny nástroj: KV40107300), zaistite široké a úzke strany krytu novými sponami.

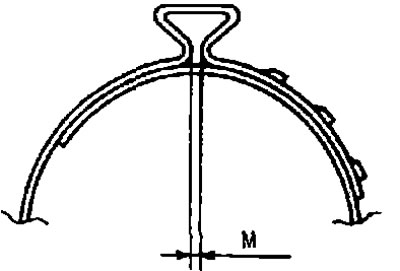

Poznámka. Upevnite svorku tak, aby sa rozmer "M" rovnal rozmeru uvedenému nižšie.
Veľkosť "M" 1,0-4,0 mm.
27. Zaistite zostavu pántu a hriadeľ, potom sa otočením nástavca presvedčte, že sú v požadovanej polohe. V opačnom prípade ich znova nainštalujte inštaláciou nových svoriek.
28. Vložte hnací hriadeľ do zostavy náboja kolesa a ložiska kolesa, potom rukou utiahnite poistnú maticu náboja.
Pozornosť. Hnací hriadeľ má lisovacie tesnenie. Pri vkladaní hriadeľa naň netlačte, ale ťahajte zaň uťahovaním poistnej matice náboja, až kým úplne nezapadne.
29. Namontujte priečne rameno na otočný kĺb. Pozri nižšie.
30. Nainštalujte koniec vonkajšej spojovacej tyče na otočný čap riadenia. Pozri kapitolu "Riadenie".
31. Nainštalujte brzdový kotúč.
Pozornosť. Ak brzdový kotúč znova používate, zarovnajte značky, ktoré ste urobili počas demontáže.
32. Nainštalujte konzolu strmeňa na otočný čap riadenia. Pozri kapitolu "Brzdový systém".
33. Nainštalujte uzamykaciu platňu na stojan. Pozri kapitolu "Brzdový systém".
34. Namontujte snímač kolesa na kĺb riadenia. Pozri kapitolu "Brzdový systém".
35. Dotiahnite poistnú maticu náboja na požadovaný krútiaci moment.
36. Nainštalujte závlačku.
Pozor:
- Závlku nepoužívajte znova.
- Aby ste predišli vôli, závlačku dostatočne ohnite na základni.
37. Nainštalujte kolesá na auto.
