Demontáž
1. Vytlačte ložisko kolesa pomocou driftu (špeciálny nástroj).

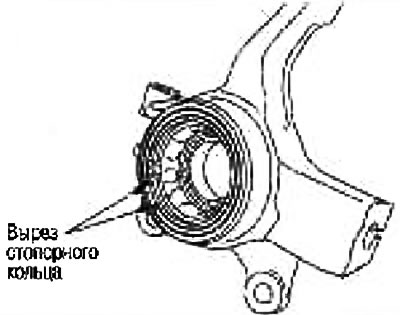

2. Odstráňte poistný krúžok z čapu riadenia vložením skrutkovača do výrezu.
Pozor: Nepoškriabte kĺb riadenia.
3. Odstráňte vnútorný krúžok vonkajšieho ložiska kolesa z náboja kolesa pomocou sťahováka (vhodné špeciálne náradie), záveje (špeciálny nástroj) a sťahovák ložísk (špeciálny nástroj).
4. Vytlačte ložisko kolesa a kryt snímača z čapu riadenia pomocou driftu (špeciálny nástroj)
Po demontáži skontrolujte
Náboj kolesa
Skontrolujte praskliny v nábojoch kolies (magnetické vyšetrenie alebo farbiaci test) a v prípade potreby vymeňte.
Kĺb riadenia
Skontrolujte kĺb riadenia, či nie je zdeformovaný, prasknutý alebo inak poškodený a v prípade potreby ho vymeňte.
Poistný krúžok
Skontrolujte, či poistný krúžok nie je opotrebovaný alebo prasknutý a v prípade potreby ho vymeňte.
Montáž
1. Dočasne upevnite puzdro snímača na otočný kĺb.

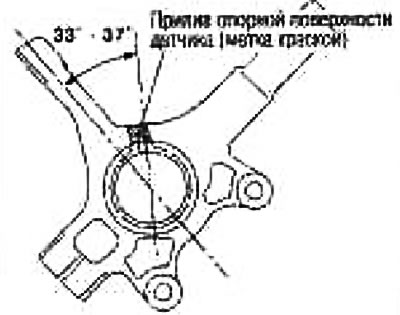

Pozor: Výstupok na nosnej ploche krytu snímača ABS musí zapadať do výrezu na čape riadenia (ako je znázornené na obrázku).

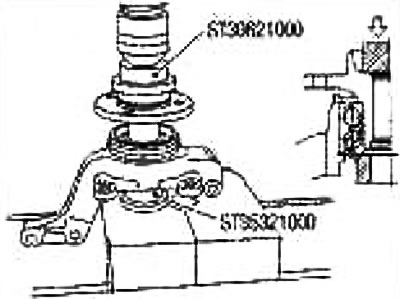

2. Zatlačte ložisko kolesa do čapu riadenia pomocou driftu (špeciálny nástroj) na vonkajšej strane čapu riadenia.
Pozor:
- Zatlačte na ložisko kolesa, kým puzdro snímača nedosadne na kĺb riadenia.
- Uistite sa, že výstupok na nosnej ploche snímača ABS nevychádza z výrezu na kĺbe riadenia.
- Nainštalujte prstenec snímača tak, aby gumená strana smerovala k vnútornej strane čapu riadenia.
- Netlačte ani nezaťažujte vnútorný krúžok ložiska kolesa a oblasť tesnenia.
Poznámka: Konečná lisovacia sila by mala byť 49 000 N (5 000 kg).
3. Nasaďte poistný krúžok na otočný kĺb.
Pozor: Punč (špeciálny nástroj), ktorý sa dotýka vnútornej strany ložiska kolesa, sa nesmie dotýkať krytu snímača.
Po montáži skontrolujte
1. Použite zaťaženie 34 300 až 49 000 N (od 3500 do 5000 kg). Aby ste zaistili dobré uchytenie, otočte 10-krát v opačnom smere.

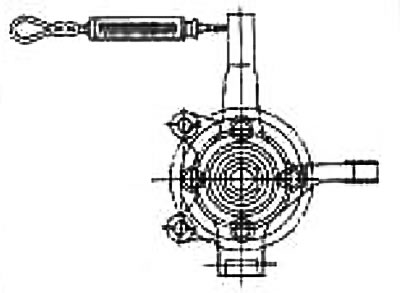

2. Pri rýchlosti otáčania 8-12 ot./min. zaveste dynamometer do montážneho otvoru (hore) na stojane a zmerajte krútiaci moment.
Krútiaci moment: 0,30-1,43 Nm (0,03-0,14 kg·m)
Hodnota dynamometra: 6,0-28,6 N (0,61 -2,92 kg)
Poznámka:
Ak nie je možné použiť špecifikované zaťaženie, postupujte takto:
- Vložte hnací hriadeľ a utiahnite poistné matice náboja kolesa na požadovaný krútiaci moment, potom otočte 10-krát dopredu a dozadu, aby ste zaistili dobré usadenie.
- Pri rýchlosti otáčania 8-12 ot./min. zaveste dynamometer na skrutku náboja a zmerajte krútiaci moment.
Krútiaci moment: 0,23 Nm (0,02 kg·m) alebo menej
Údaje na dynamometri: 15,9 N (1,62 kg) alebo menej
