Забележка. Стандартните стойности за всички проверки са дадени в раздела "Сервизни данни и спецификация" в края на главата.
Размери на клапана
Проверете геометричните размери на всеки клапан.
Ако получените стойности не са правилни, сменете клапана с нов и проверете херметичността на клапана към леглото.
Разстояние между стеблото и водача на клапана

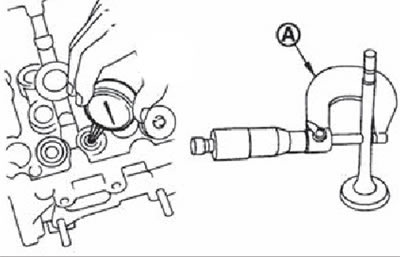

Диаметър на стеблото на клапана Измерете диаметъра на стеблото на клапана с микрометър (A).
Вътрешен диаметър на водача на клапана
Измерете вътрешния диаметър на водача на клапана с габарит.
Разстояние между стеблото и водача на клапана
(Хлабина между стеблото и водача на клапана) = (Вътрешен диаметър на водача) - (Диаметър на стеблото на клапана).
Ако получената стойност е извън спецификацията, клапанът и/или втулката трябва да бъдат сменени.
Седалка на клапана
След като се уверите, че размерите на клапаните и водачите отговарят на номиналните стойности, проверете правилното сядане на клапана в седлото.
Нанесете тънък слой Prussian Blue върху челото на клапана, натиснете челото на клапана към седлото, но не завъртайте клапана. След това извадете клапана и проверете седлото и лицето на клапана.

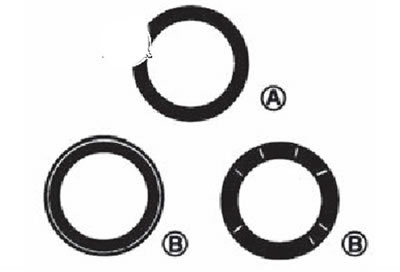

Ако мастилото е отпечатано около цялата обиколка на седлото на клапана, водачът на клапана и седлото на клапана са подравнени.
Глоба.
Б. Ненормално.
В противен случай шлайфайте фаската и проверете отново. Сменете седлото на клапана с ново, ако не може да се постигне правилното седене на клапана.
Несъответствие на пружината на клапана

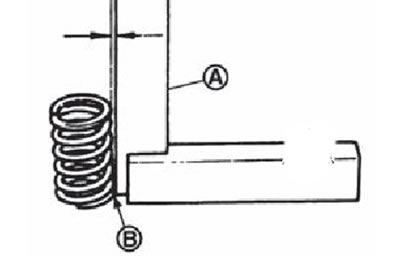

С помощта на квадратна пейка проверете дали пружината на клапана е перпендикулярна на седалката. Докато въртите пружината, измерете максималното разстояние между горния ръб на пружината (B) и квадрата (A).
Ако измерената стойност е извън спецификациите, сменете пружината на клапана с нова.
Размери на пружината и характеристики на устойчивост

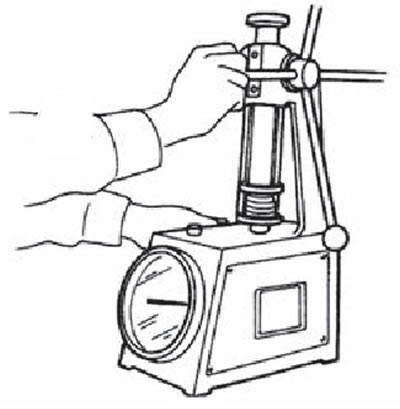

Проверете генерираното натоварване на определена височина на пружината на клапана, като използвате специална стойка.
Ако поне една от получените стойности не е правилна, сменете пружината на клапана с нова.
