1. Hlavný tlmič výfuku; 2. Gumený vankúš; 3. Svorka; 4. Gumený vankúš; 5. Centrálny tlmič výfuku; 6. Montážna konzola; 7. Vyhrievaný kyslíkový senzor 2; 8. O-krúžok; 9. Pružina; 10. Predné výfukové potrubie; 11. O-krúžok; 12. Pružina
1. Hlavný tlmič výfuku; 2. Gumený vankúš; 3. Svorka; 4. Centrálny tlmič výfuku; 5. Gumový vankúš; 6. Pružina; 7. O-krúžok; 8. Vyhrievaný kyslíkový senzor 2; 9. Predné výfukové potrubie; 10. O-krúžok; 11. Vlásenka; 12. Pružina
Pozor:
- Používajte originálne komponenty výfukového systému alebo ekvivalenty vzhľadom na ich menovitú odolnosť voči teplu a korózii a tvar.
- Práce na výfukovom systéme vykonajte po úplnom vychladnutí, pretože Ihneď po zastavení motora je systém horúci.
- Nerežte si ruky na okrajoch izolátora.
Odstránenie
Odpojte všetky komponenty odstránením upevňovacích prvkov.
Vyhrievaný kyslíkový senzor 2 (motory ČR, HR).
Pri demontáži vyhrievanej lambda sondy 2 z vozidla vykonajte nasledujúce kroky:
1. Odpojte konektor.

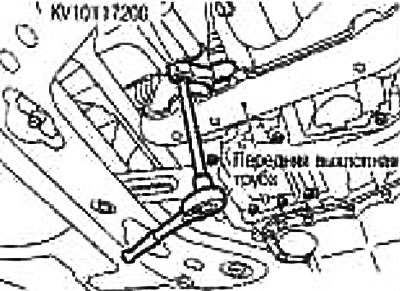

2. Odskrutkujte snímač pomocou kľúča (špeciálny nástroj).
Upozornenie: So snímačom manipulujte opatrne a nenechajte ho spadnúť alebo naraziť.

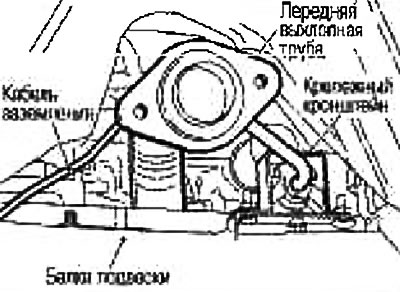

Predné výfukové potrubie (motory ČR, HR)
1. Odpojte centrálny tlmič výfuku v montážnych bodoch.
2. Odpojte uzemňovací kábel od vozidla.
3. Odskrutkujte upevňovacie matice montážnej konzoly na závesnom nosníku.
4. Odpojte trojcestný katalyzátor v upevňovacích bodoch a odstráňte predné výfukové potrubie.
Inštalácia (motory ČR, HR)
Inštalácia sa vykonáva v opačnom poradí pri demontáži, berúc do úvahy nasledovné:
Odstráňte všetky usadeniny, napr. staré tesnenie, z tesniacich plôch spojov. Aby ste predišli úniku výfukových plynov, pripojte ich bezpečne.
Pri inštalácii zostavy predného výfukového potrubia ručne utiahnite montážne matice na strane výfukového potrubia a montážne skrutky na strane vozidla. Skontrolujte nadmerné mechanické namáhanie, potom utiahnite matice a skrutky na požadovaný krútiaci moment.
Pri inštalácii gumených vankúšov ich neskrúcajte ani nenaťahujte v žiadnom smere.
Gumové podložky inštalované na zadnej strane centrálneho tlmiča a na strane hlavného tlmiča majú rôznu hrúbku. Nainštalujte hrubšie gumené vankúšiky na bočnú stranu hlavného tlmiča.
Nainštalujte O-krúžok nasledovne:
Nainštalujte vyhrievaný senzor kyslíka 2 pomocou kľúča (špeciálny nástroj: KV10117200)
Pozor:
- So snímačom manipulujte opatrne a nenechajte ho spadnúť alebo naraziť.
- Vyhoďte vyhrievaný kyslíkový senzor 2, ak spadne z výšky viac ako 0,5 m na tvrdý povrch, napr. betónovú podlahu, nainštalujte nový.
- Neuťahujte vyhrievaný senzor kyslíka 2 nad menovitý krútiaci moment. Prílišné utiahnutie môže poškodiť snímač a spôsobiť rozsvietenie indikátora poruchy MI.
- Utiahnutie vyhrievaného lambda sondy 2 pomocou kľúča (špeciálny nástroj: KV10117200), utiahnite na polovicu špecifikovaného uťahovacieho momentu, pretože dĺžka nástroja môže spôsobiť mierne zvýšenie hodnoty. Neuťahujte maximálnym krútiacim momentom.

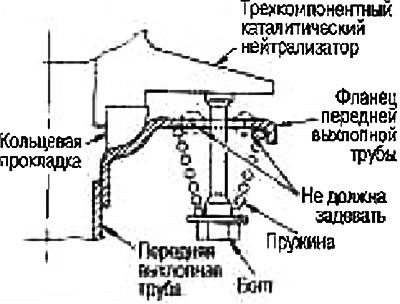

Pripojenie "trojcestný katalyzátor - predné výfukové potrubie"
1. O-krúžok pevne vložte do trojcestného katalyzátora v smere znázornenom na obrázku.
Upozornenie: Pri inštalácii nepoškoďte povrch O-krúžku.
2. Utiahnite montážnu skrutku, pričom stranu pružiny s väčším priemerom umiestnite proti prírube predného výfukového potrubia.
Utiahnite upevňovaciu skrutku a uistite sa, že sa jej žiadna časť nedotýka.

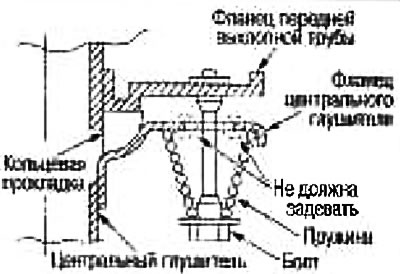

Spoj "predné výfukové potrubie - centrálny tlmič"
1. O-krúžok pevne zasuňte do predného výfukového potrubia v smere znázornenom na obrázku.
Upozornenie: Pri inštalácii nepoškoďte povrch O-krúžku.
2. Utiahnite montážnu skrutku, pričom stranu pružiny s väčším priemerom umiestnite na stredovú prírubu tlmiča.
Utiahnite upevňovaciu skrutku a uistite sa, že sa jej žiadna časť nedotýka.
Po inštalácii skontrolujte
Naštartujte motor a skontrolujte, či na spojoch výfukového potrubia neunikajú výfukové plyny a či nedochádza k abnormálnemu hluku.
Po inštalácii sa uistite, že v montážnych konzolách a gumových podložkách nedochádza k nadmernému mechanickému namáhaniu. Ak tieto komponenty nie sú správne nainštalované, na telo sa môže prenášať nadmerný hluk alebo vibrácie.
