Poznámka. Vôle ventilov by sa mali skontrolovať po odstránení a inštalácii vačkových hriadeľov, komponentov ventilov alebo keď sa objavia príznaky naznačujúce, že vôle nie sú správne (napríklad s vysokým počtom najazdených kilometrov).
1. Zahrejte motor a vypnite ho.
2. Odstráňte poistku pravého predného podbehu kolesa (pozri kapitolu Telo) a kryt hlavy valcov (pozri časť Demontáž a montáž krytu hlavy valcov).

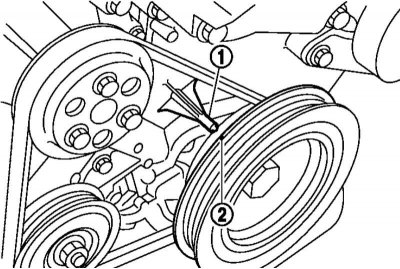

3. Otáčajte remenicou kľukového hriadeľa v smere hodinových ručičiek, kým sa značka TDC (2) na remenici nezhoduje s indikátorom TDC (1) na prednom kryte bloku valcov.
4. Pracovné výstupky všetkých vačiek (2 pre nasávanie a 2 pre výfuk) pohon ventilov najprv valce musia smerovať von (ako pokračovanie osi ventilu). V opačnom prípade otočte remenicu kľukového hriadeľa ešte o jednu otáčku.
5. Pomocou škárovej mierky odmerajte vôle medzi vačkami a príslušnými zdvihátkami ventilov znázornenými na obrázku. Zaznamenajte svoje výsledky a otočte remenicu kľukového hriadeľa ešte o jednu otáčku. Zmerajte zostávajúce vôle ventilov.
6. Porovnajte získané údaje s požiadavkami Špecifikácie (pre teplý motor) a ak je to potrebné, nastavte vôle ventilov, ako je popísané nižšie.
7. Vôle ventilov sa nastavujú výberom posúvačov ventilov. Nastavenie vôle ventilov, ako aj meranie hrúbky pracovnej steny posúvačov by sa malo vykonávať, keď je motor teplý.
8. Demontujte príslušný vačkový hriadeľ (pozri časť Demontáž, kontrola a montáž vačkových hriadeľov) a odstráňte príslušné posúvače.
9. Mikrometrom zmerajte hrúbku strednej časti pracovnej steny posúvača a výslednú hodnotu zapíšte.
10. Na výpočet hrúbky pracovnej steny požadovaného posúvača pridajte nameranú vôľu ventilu k nameranej hrúbke starého posúvača a od výsledku odpočítajte štandardnú vôľu ventilu (pozri obr. Špecifikácie).
11. Hrúbku pracovnej steny posúvača je možné identifikovať podľa dvojmiestneho číselného označenia vyrazeného na vnútornej strane pracovnej steny. Značka znamená stotiny hrúbky steny 3 mm, napríklad značka "04" zodpovedá hrúbke steny 3,04 mm. Zdvihátka ventilov sú k dispozícii s hrúbkou pracovnej steny od 3,00 do 3,68 mm v krokoch po 0,02 mm.
(Celý článok je k dispozícii na zdroji: NissanBook.ru)
12. Nainštalujte vybrané tlačné zariadenie a vačkový hriadeľ.
13. Otočte kľukovým hriadeľom rukou o niekoľko otáčok a zmerajte vôľu ventilu (so studeným motorom). V prípade potreby ho znova upravte.
14. Po dokončení nastavenia sa uistite, že vôle ventilov spĺňajú požiadavky Špecifikácie keď je motor teplý.
