Súčasti inštalácie krytu hlavy valcov
1 - Držiak pre elektrické vedenie; 2 - Gumové puzdro; 3 - Regulačný ventil PCV; 4 - hadica PCV; 5 - uzáver plniaceho hrdla oleja; 6 - E / m ventil na ovládanie fáz sacích ventilov; 7 - O-krúžok; 8 - Kryt hlavy valcov; 9 - Tesniaci krúžok krytu hlavy valcov; 10, 11 - Tesnenie
1. Odstráňte objímku nasávania vzduchu a zostavu krytu čističa vzduchu (pozri časť Demontáž a inštalácia komponentov prívodnej vzduchovej cesty).
2. Demontujte pravý držiak motora (pozri časť Demontáž a inštalácia pohonnej jednotky).
Poznámka. Nie je potrebné zdvíhať motor.
3. Odstráňte zapaľovacie cievky (pozri časť Výmena zapaľovacích sviečok) a držiak na upevnenie ich elektrického vedenia.
4. Odpojte hadicu PCV a odpojte konektory elektrického vedenia e/m ventilu na ovládanie fáz sacích ventilov.
5. Ak je to potrebné, odstráňte riadiaci ventil PCV a elektromagnetický ventil riadenia časovania sacieho ventilu.
Poznámka. S e/m ventilom manipulujte opatrne, nerozoberajte ho.
6. Postupne vyskrutkujte skrutky upevnenia krytu hlavy valcov, obrátene znázornené na obrázku a odstráňte kryt.
Poznámka. Umiestnite vyberacie skrutky tak, aby ste ich potom mohli namontovať na pôvodné miesta.
7. Opatrne, snažte sa nepoškodiť kryt hlavy valcov, odstráňte jeho tesnenia pomocou skrutkovača.

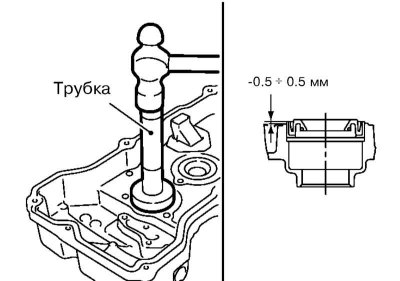

8. Nainštalujte nové tesniace krúžky zatlačením do krytu pomocou rúrky s vonkajším priemerom 97 mm a vnútorný priemer od 83 do 88 mm.

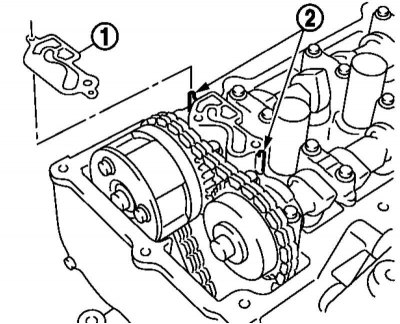

9. Nainštalujte tesnenie (1) na hornej ploche hornej podpery č. 1 vačkových hriadeľov zarovnajte centrovacie čapy (2) s otvormi v tesnení podľa tvaru ložiska vačkového hriadeľa. Nainštalujte tesnenie na montážne tesnenie krytu hlavy valcov.

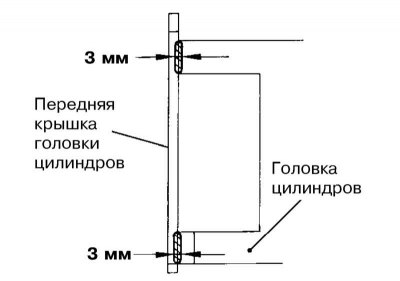

10. Naneste tmel na povrchy znázornené na obrázku.

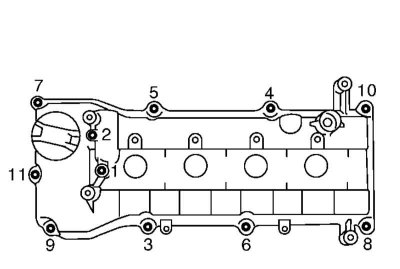

11. Rovnomerne utiahnite skrutky upevnenia krytu hlavy valcov v poradí uvedenom na obrázku. Skrutky majú rôzne dĺžky: č. 1 a č. 2 - 45 mm a zvyšok - 20 mm.
12. Nainštalujte solenoid riadenia časovania vstupného ventilu a uistite sa, že jeho O-krúžok a protiľahlé povrchy sú čisté.
13. Nainštalujte riadiaci ventil PCV a ostatné odstránené komponenty.
