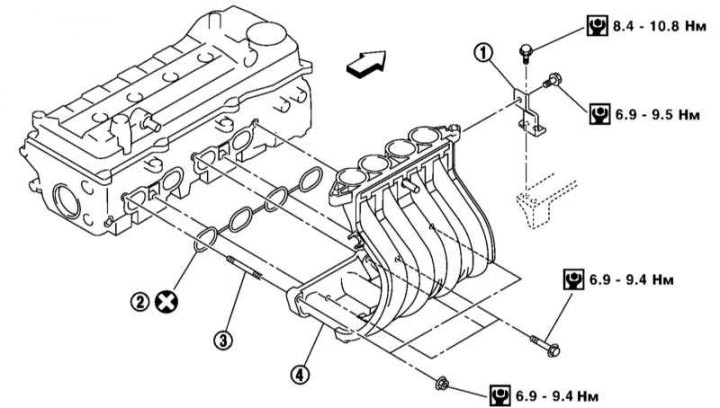

Montážne komponenty sacieho potrubia
1 - Nosná konzola; 2 - Tesnenie; 3 - Vlásenka; 4 - Vstupné potrubie
1. Odstráňte manžetu nasávania vzduchu a zostavu krytu čističa vzduchu (pozri časť Odstránenie a inštalácia komponentov nasávaného vzduchu).
2. Odstráňte hadicu PCV (medzi sacím potrubím a krytom hlavy valcov) zo sacieho potrubia.
3. Odstráňte skrutku zaisťujúcu podpornú konzolu (1 na obrázku vyššie).
4. Odstráňte matice a skrutky v opačnom poradí, ako je znázornené na obrázku Postup pri uťahovaní upevňovacích prvkov sacieho potrubia.

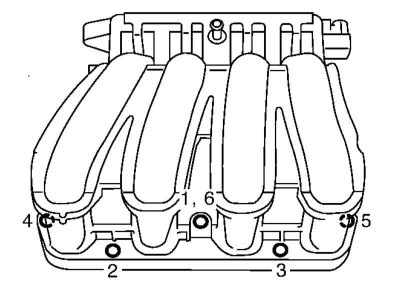

Postup pri uťahovaní upevňovacích prvkov sacieho potrubia

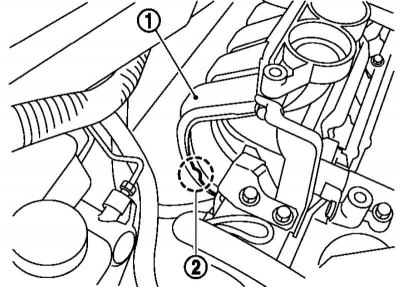

Uvoľnenie matice č.5
Poznámka. č. 6 na obrázku Postup pri uťahovaní upevňovacích prvkov sacieho potrubia po odstránení nenesie žiadnu sémantickú záťaž; povoľovanie a uťahovanie matíc č. 5 a č. 4 je možné uľahčiť inštaláciou kľúča do príslušných vybraní (2 na obrázku Uvoľnenie matice č.5).
5. Odstráňte prívodné potrubie.
6. Inštalácia sa vykonáva v opačnom poradí. Venujte pozornosť čistote a rovinnosti spojovacích plôch. Utiahnite upevňovacie prvky v poradí znázornenom na obrázku Postup pri uťahovaní upevňovacích prvkov sacieho potrubia.
Poznámka. č. 6 na obrázku Postup pri uťahovaní upevňovacích prvkov sacieho potrubia označuje opätovné dotiahnutie skrutky #1.
