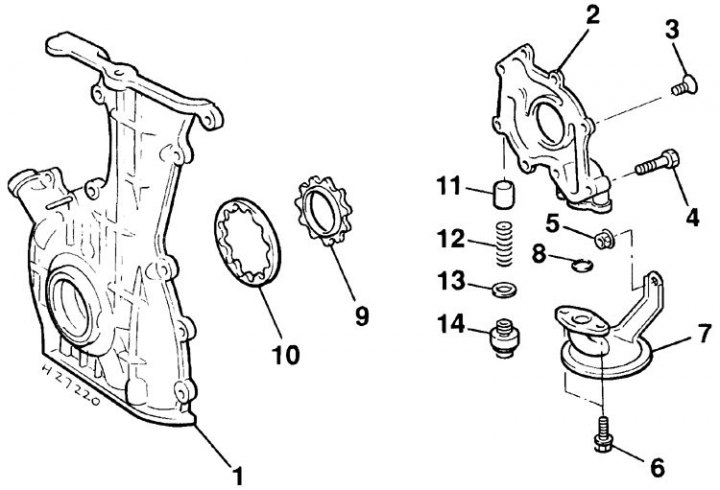

Časti olejového čerpadla
1. Kryt pohonu reťaze vačkového hriadeľa; 2. Kryt olejového čerpadla; 3. Skrutka krytu čerpadla; 4. Skrutky krytu čerpadla; 5. Matica zaisťujúca konzolu zberača oleja; 6. Skrutky potrubia olejovej nádrže; 7. Prijímač oleja s hrubým filtrom; 8. O-krúžok; 9. Vedúci rotor; 10. Poháňaný rotor; 11. Piest redukčného ventilu; 12. Pružina; 13. Tesniaca podložka; 14. Redukčná kužeľka ventilu
Demontáž
Olejové čerpadlo je súčasťou krytu reťaze vačkového hriadeľa. Odstráňte kryt (pozri pododdiel 3.2.1.6).
Kontrola stavu

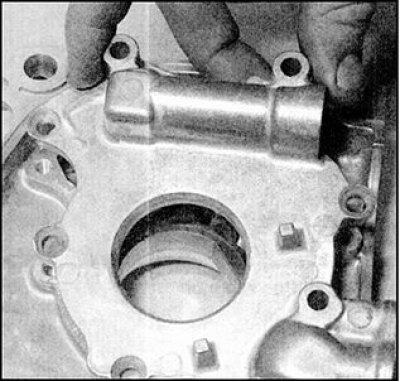

1. Odskrutkujte skrutky a svorník a odstráňte kryt čerpadla zo zadnej časti krytu reťaze vačkového hriadeľa.

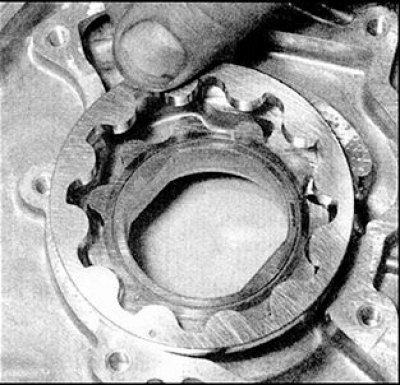

2. Odskrutkujte zátku redukčného ventilu zo základne krytu reťazového pohonu a odstráňte tesniacu podložku. Odstráňte pružinu poistného ventilu a piest a uistite sa, že piest je v správnej orientácii.
 |
 |

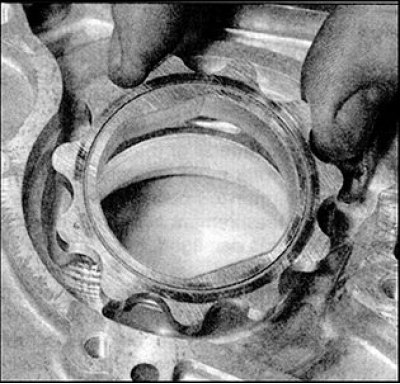

3. Odstráňte pohon olejového čerpadla a hnané rotory z krytu reťazového pohonu.
4. Skontrolujte rotory, piest poistného ventilu a kryt čerpadla, či na nich nie sú zjavné známky opotrebovania alebo poškodenia.

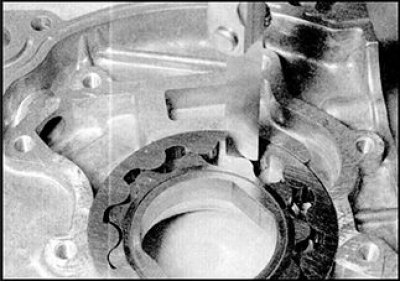

5. Nainštalujte rotory do krytu a pomocou spáromerov skontrolujte medzeru medzi poháňaným rotorom a skriňou čerpadla, ako aj medzeru medzi zubami poháňaných a poháňaných rotorov.

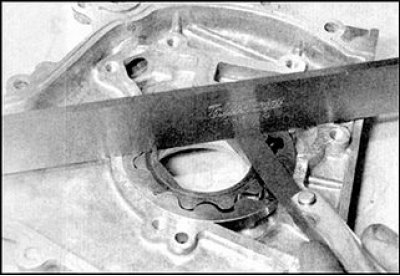

6. Skontrolujte tiež medzeru medzi zubami hnaného a hnaného rotora.

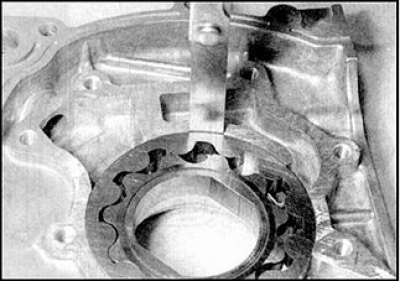

7. Pomocou meradla umiestneného pozdĺž hornej roviny telesa čerpadla a škáromeru skontrolujte axiálnu vôľu hnaných a hnaných rotorov.
Údaje prevzaté z tohto portálu NissanBook
8. Ak sú k dispozícii vhodné meracie prístroje, zmerajte vonkajší priemer hnaného rotora a vnútorný priemer telesa čerpadla. Určte medzeru medzi poháňaným rotorom a skriňou čerpadla, ktorá sa rovná rozdielu medzi vnútorným priemerom skrine čerpadla a vonkajším priemerom poháňaného rotora.
9. Ak sa objavia známky poškodenia alebo ak sú namerané vôle čerpadla mimo špecifikácie, vymeňte kryt reťazového pohonu.
10. Ak zistíte silné opotrebovanie rotorov, skontrolujte aj stav pretlakového ventilu. Redukčný ventil je umiestnený vo vnútri krytu olejového filtra, ktorý je naskrutkovaný do zadnej časti bloku valcov. Odskrutkujte skrutku ventilu z hornej časti krytu olejového filtra, odstráňte tesniacu podložku, pružinu a guľu. Skontrolujte všetky diely, skontrolujte známky opotrebovania, v prípade potreby diely vymeňte. Pri montáži nainštalujte do telesa guľôčku s pružinou, na skrutku ventilu nasaďte novú tesniacu podložku, skrutku zaskrutkujte a dotiahnite predpísaným krútiacim momentom.
11. Namažte rotory olejového čerpadla čerstvým motorovým olejom a nainštalujte ich do krytu. Hnaný rotor by mal smerovať von.

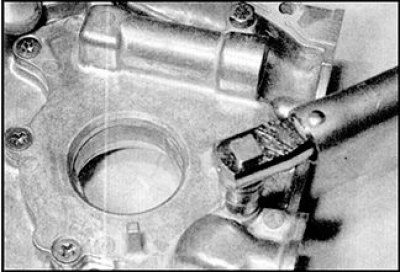

12. Nainštalujte kryt, najskôr sa uistite, že je delený povrch čistý. Zaskrutkujte a utiahnite skrutku a skrutky krytu predpísaným uťahovacím momentom.

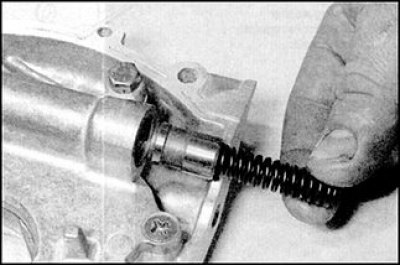

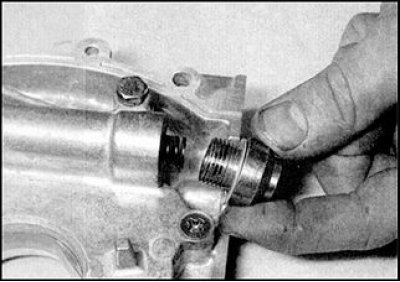

13. Nainštalujte piest poistného ventilu bez narušenia predchádzajúcej orientácie a potom nainštalujte pružinu.

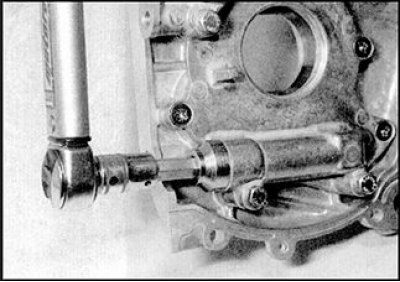

14. Na skrutku regulátora nasaďte novú tesniacu podložku a utiahnite skrutku ventilu s podložkou.
15. Utiahnite skrutku predpísaným krútiacim momentom.
Montáž
Zložte a nainštalujte kryt reťazového pohonu (pozri pododdiel 3.2.1.6).
