Odstránenie
Napínač reťaze
1. Vypustite motorový olej a vyberte filter (pozri pododdiel 2.2.1). Ak sa filter pri vyberaní poškodí, vymeňte ho.
2. Odskrutkujte dve matice a odstráňte napínač reťaze zo zadnej časti hlavy valcov. Odstráňte O-krúžok.
Pozor! Pri odstraňovaní napínača nie je dovolené otáčanie kľukového hriadeľa.
Tlmič reťaze
3. Odstráňte kryt reťazového pohonu (pozri pododdiel 3.2.1.6).
4. Odstráňte napínač reťaze.
5. Uvoľnite a odskrutkujte skrutky, odstráňte tlmič.
Topánka na napínanie reťaze
6. Odstráňte kryt reťazového pohonu (pozri pododdiel 3.2.1.6). 7. Odskrutkujte skrutku hriadeľa čeľuste napínača reťaze a vyberte čeľusť z bloku valcov.
8. Odstráňte napínač reťaze.
9. Odskrutkujte skrutku osky čeľuste a vyberte čeľusť.
Špičkový sprievodca
10. Odstráňte kryt hlavy valcov (pozri pododdiel 3.2.1.4).
11. Odskrutkujte skrutky a odstráňte vodidlo z hlavy valca.
Reťazové kolesá
12. Demontujte reťaz vačkového hriadeľa a ozubené kolesá (pozri pododdiel 3.2.1.7). Ak reťaz nebude odstránená, odstráňte skrutky ozubeného kolesa z oboch vačkových hriadeľov (pozri bod 9 pododdielu 3.2.1.7), umiestnite na ozubené kolesá identifikačné značky, aby ich bolo možné pri opätovnej montáži namontovať na pôvodné miesto.
Kontrola stavu
Cm. pododdiel 3.2.1.7.
Inštalácia
Napínač reťaze
1. Uistite sa, že montážne plochy napínača a krytu hlavy valcov sú čisté.

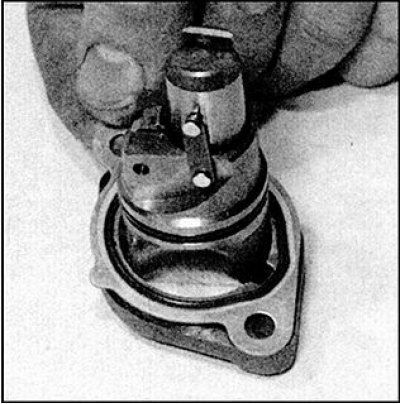

2. Uvoľnite zaisťovaciu páku napínača (1), zatlačte piest dovnútra tela a zaistite ho v tejto polohe hákom tak, že ho umiestnite nad kolík piestu (2).
3. Nainštalujte nové tesnenie na prírubu napínača a vložte nový O-krúžok do drážky krytu.

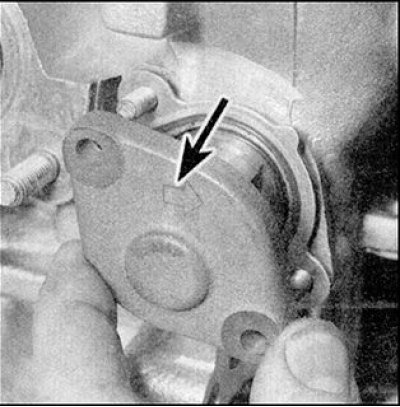

4. Nainštalujte napínač a uistite sa, že šípka na prírube smeruje preč od hlavy valca. Nasaďte podložky a utiahnite matice napínača na špecifikovaný krútiaci moment. Po utiahnutí matíc by sa mal montážny hák automaticky odpojiť od čapu, čím sa uvoľní piest.
Tlmič reťaze
5. Nainštalujte vodidlo reťaze na blok valca a utiahnite skrutky na špecifikovaný krútiaci moment.
6. Nainštalujte napínač (pozri pp. 1–4).
7. Nainštalujte kryt reťazového pohonu (pozri pododdiel 3.2.1.6).
Topánka na napínanie reťaze
8. Nainštalujte čeľusť napínania reťaze na blok valca a utiahnite skrutku nápravy na špecifikovaný krútiaci moment.
9. Nainštalujte napínač (pozri pp. 1–4).
10. Nainštalujte kryt reťazového pohonu (pozri pododdiel 3.2.1.6).
Špičkový sprievodca
11. Nainštalujte horné vedenie reťaze na hlavu valca a utiahnite upevňovacie skrutky na špecifikovaný krútiaci moment.
12. Namontujte kryt hlavy valcov (pozri pododdiel 3.2.1.4).
Reťazové hnacie ozubené kolesá
13. Nainštalujte reťaz a ozubené kolesá (pozri pododdiel 3.2.1.7).
14. Ak reťaz nebola odstránená, nasaďte ozubené kolesá na príslušné vačkové hriadele, vedené značkami urobenými počas demontáže. Pri montáži dbajte na to, aby sa použité značky presne zhodovali. Utiahnite skrutky ozubeného kolesa vložením podložiek na ne a utiahnite skrutky predpísaným krútiacim momentom.
