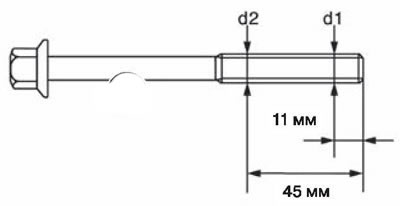

Диаметър на болтовете на цилиндровата глава
Болтовете за закрепване на главата на блока на цилиндрите се затягат на границата на провлачване. Ако разликата между диаметрите "d1" и "d2" надвишава допустимата стойност, болтът трябва да бъде заменен с нов.
Забележка. Максимално допустима разлика ("d1" - "d2"): 0,15 мм.
Ако изтъняването на болта се случи не в точката "d2", посочена на фигурата, а в друга точка, тогава тази точка трябва да се счита за "62".
Неравност на повърхността на главата на цилиндъра
Забележка. При проверка на плоскостта на главата на цилиндъра трябва да се провери и повърхността на блока на цилиндъра за плоскост.
1. С помощта на скрепер отстранете маслото, котлен камък, остатъци от уплътнения, уплътнения и отлагания от долната равнина на главата на цилиндъра.
Предупреждение! Не позволявайте на остатъци от уплътнения да влязат в кожуха на охладителната система и маслените канали.

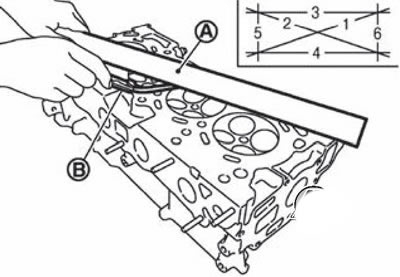

2. Проверете плоскостта на долната повърхност на главата на цилиндъра в шест посоки с помощта на линейка (A) и набор от плоски пипачи (B).
Ако измерената стойност е извън спецификациите, сменете главата на цилиндъра с нова.
