Demontáž
Pozor! Výrobca dodáva nové a opravované hlavy valcov ako náhradné diely do opravárenských stredísk. Vzhľadom na skutočnosť, že postupy demontáže a kontroly si vyžadujú špecializované nástroje a náhradné diely sa niekedy ťažko hľadajú, zdá sa byť vhodnejšie kúpiť novú hlavu valcov, ako demontovať, kontrolovať a opravovať použitú.
1. Odstráňte hlavu valca.
2. Demontujte sacie a výfukové potrubie, ak tieto časti ešte neboli odstránené (pozri pododdiel 6.1.12 a pododdiel 6.1.13).
3. Demontujte páky pohonu ventilov a hydraulické regulátory.
4. Odskrutkujte skrutky a vyberte potrubia chladiaceho systému z hlavy valcov.

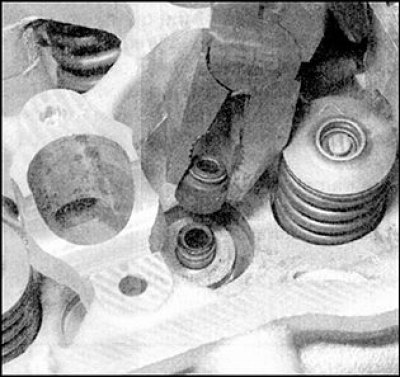

5. Stlačte prvú pružinu ventilu pomocou nástroja a odstráňte sušienky. Opatrne uvoľnite pružinu ventilu, odstráňte držiak pružiny, pružinu a záložnú podložku. Pomocou klieští odstráňte tesnenia drieku ventilu z vodiacich puzdier.
6. Ak sa pri stláčaní nástroja nedoska ventilovej pružiny neodsunie a neuvoľní sušienky, potom jemne poklepte po zariadení priamo nad doskou pomocou kladiva s mäkkou hlavou, čo uľahčí vyberanie taniera.
7. Odstráňte ventil zo strany hlavy valca zo strany spaľovacej komory.

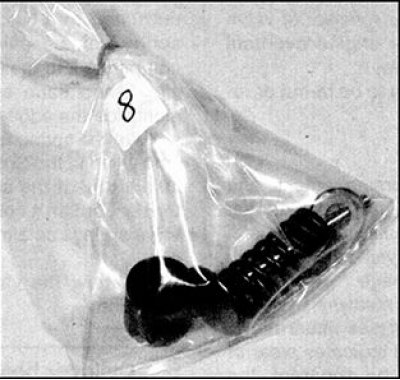

8. Ventil by sa mal skladovať spolu s maticami, pružinou, držiakom pružiny a podpornou podložkou. Ventily by tiež mali byť označené na opätovnú inštaláciu, pokiaľ nevykazujú výrazné opotrebovanie, ktoré by si vyžadovalo výmenu ventilu.
9. Ak sa majú ventily inštalovať znova, vložte ich do samostatného plastového vrecka označeného príslušným číslom. Majte na pamäti, že ventil N1 sa nachádza vedľa krytu rozvodovej reťaze.
Montáž

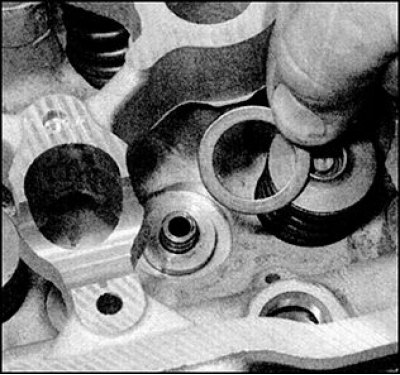

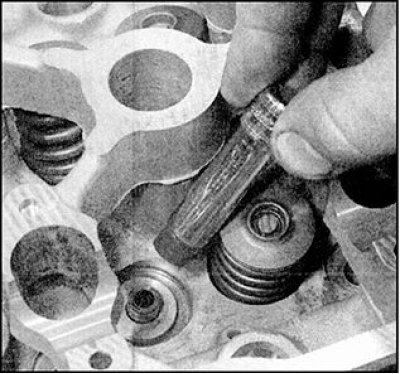

1. Nainštalujte držiak pružiny a potom ponorte olejové tesnenie do čerstvého motorového oleja. Opatrne nasaďte uzáver na driek ventilu a objímku. Dávajte pozor, aby ste nepoškodili uzávery pri ich nasadzovaní na driek ventilu.

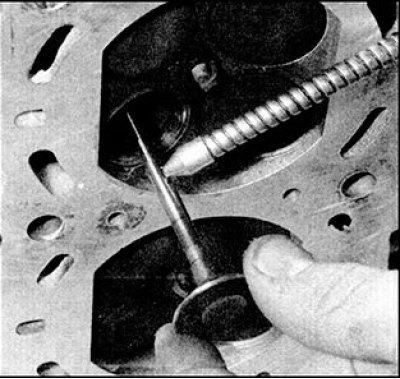

2. Pomocou tŕňa pritlačte uzáver na vodiacu objímku.

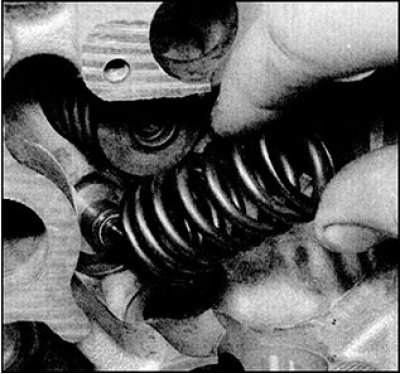

3. Namažte drieky ventilov čerstvým motorovým olejom a nainštalujte ventily do príslušných vodidiel na hlave valcov podľa pôvodného poradia inštalácie. Nové ventily by sa mali nainštalovať do sediel, na ktoré boli lapované.

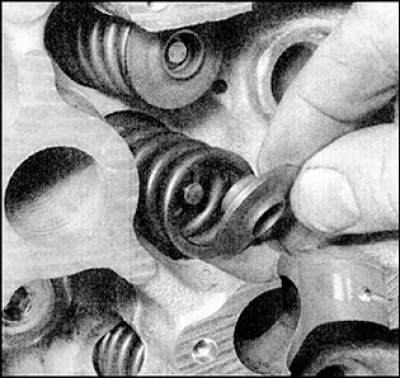

4. Nainštalujte pružinu na podpornú podložku a nasmerujte ju tak, aby tesne navinuté závity pružiny smerovali nadol.

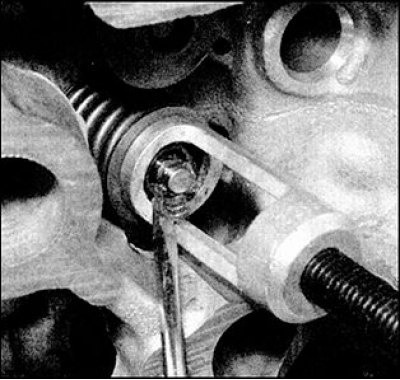

5. Nainštalujte pružinovú dosku.
6. Stlačte pružiny a vložte závlačky do drážky na drieku ventilu. Uvoľnite pružinu ventilu a vyberte nástroj. Rovnakým spôsobom nainštalujte závlačky zvyšných ventilov.
Pozor! Aby ste pri odstraňovaní náradia držali závlačky v drážkach ventilu, zaistite závlačky tak, že na ne nanesiete bodku maziva.
7. Po inštalácii všetkých ventilov otočte hlavu valcov a usaďte časti ventilového rozvodu ľahkými údermi kladiva cez drevenú rozperu na drieku každého ventilu.
8. Skontrolujte čistotu delených plôch hlavy valcov a potrubia chladiaceho systému. Na tieto povrchy naneste kúsok tesniacej hmoty a nainštalujte potrubie, pričom skrutky bezpečne utiahnite.
9. Teraz môžete zostaviť hlavu valca so zvyšnými časťami.
