Pozor! Ak je kryt reťazového pohonu odstránený bez narušenia celistvosti hlavy valcov, potom po montáži môže dôjsť k miernemu úniku oleja v mieste, kde je kryt a hlava valca pripevnená. Majte to na pamäti a pri odstraňovaní krytu reťazového pohonu sa vopred rozhodnite, či bude alebo nebude vymenené tesnenie hlavy valcov.
Odstúpenie
1. Odstráňte remenicu kľukového hriadeľa (cm. pododdiel 3.2.1.5).
2. Odstráňte obe olejové vane a zostavu zberača oleja s hrubým filtrom (cm. pododdiel 3.2.1.12).
3. Odstráňte čerpadlo posilňovača riadenia (cm. pododdiel 12.15).
4. Odstráňte remenicu čerpadla chladiacej kvapaliny.
5. Odstráňte generátor (cm. pododdiel 7.3).
6. Zdvihnite motor umiestnením zdviháka pod liaty rám uzáverov hlavných ložísk v kľukovej skrini po položení dosky pod rám. Motor môžete zavesiť aj na kladkostroj výťahu alebo na traverzu, pričom kladkostroje zavesíte na technologické oká, ktoré sú na motore.

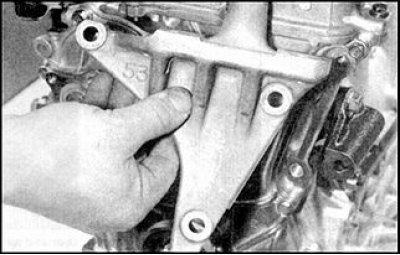

7. Odskrutkujte spojovaciu skrutku pravej podpery pohonnej jednotky, potom odtočte skrutky upevnenia a získajte podperu pri zbere z priestoru motora. Ak gumové podložky podpier spadli za konzolu karosérie, odstráňte aj podložky.
8. Odskrutkujte skrutky upevnenia ramena a odstráňte rameno pravej podpery pohonnej jednotky z motora.
9. Uvoľnite a odstráňte skrutky krytu reťazového pohonu vrátane troch horných skrutiek medzi krytom a hlavou valcov. Skrutky majú rôznu dĺžku, preto si označte ich pôvodnú polohu.
10. Odstráňte kryt zo špičky kľukového hriadeľa, potom manipuláciou odstráňte kryt z motorového priestoru. Odstráňte O-krúžok z olejového kanála, ktorý je potrebné vymeniť.
11. Ak sú vodiace kolíky veka uvoľnené, vyberte ich a uložte s vekom.
12. Pamätajte na správnu polohu trysky oleja na reťaz. Ak tryska voľne vychádza, vyberte ju a uložte s uzáverom.
13. Odstráňte rozperu hnacieho ozubeného kolesa olejového čerpadla z pätky kľukového hriadeľa. Vyberte kľúč z kľukového hriadeľa (ak je sedlo kľúča v drážke uvoľnené) a uložte s medzikusom.
Inštalácia

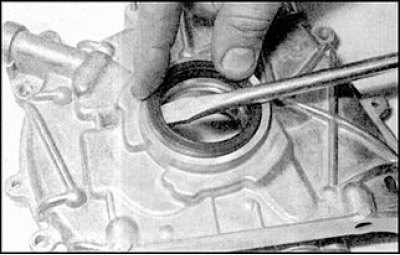

1. Pred inštaláciou sa odporúča vymeniť olejové tesnenie kľukového hriadeľa. Opatrne odstráňte použité olejové tesnenie vypáčením pomocou veľkého skrutkovača.

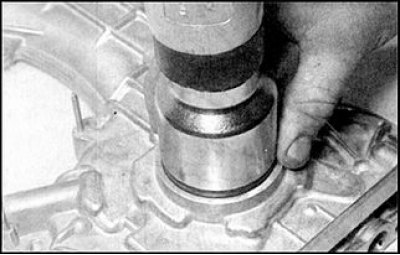

2. Nainštalujte nové olejové tesnenie s okrajmi tesniacich chlopní smerom dovnútra. Zatlačte upchávku na miesto, kým sa nezastaví na golieri. Upchávka môže byť vtlačená pomocou rúrkového tŕňa, ktorý spočíva len na vonkajšom okraji upchávky.
3. Uistite sa, že tesniace plochy krytu a bloku valcov sú čisté a suché.

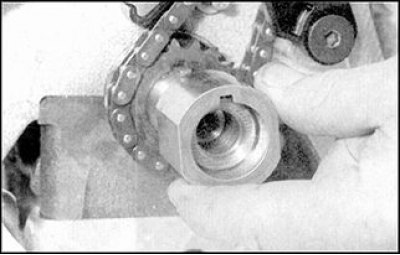

4. Namontujte kľúč na kľukový hriadeľ (ak je natočený).

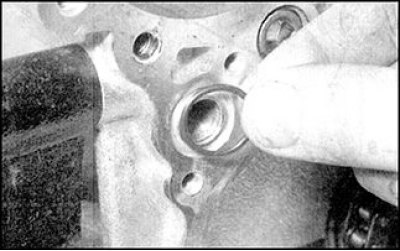

5. Zarovnajte drážku v rozpernom puzdre olejového čerpadla s kľúčom a potom nasuňte puzdro cez pätku kľukového hriadeľa.

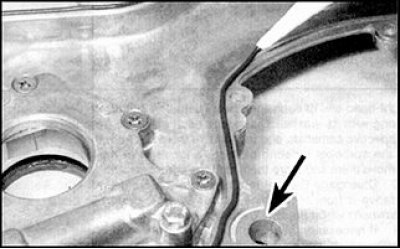

6. Vložte hmoždinky (ak je natočený) a umiestnite O-krúžok do drážky okolo olejového kanála. Tiež skontrolujte, či je správne nainštalovaná tryska na mazanie reťaze (ak bol injektor odstránený).
7. Naneste tenkú vrstvu tesniacej hmoty na štiepanú plochu krytu hlavy valcov.
Pozor! Nenanášajte tesniaci prostriedok v blízkosti otvoru na priechod oleja krytu a olejovej drážky (na fotografii je toto miesto označené šípkou).
8. Ak nebola hlava valca odstránená, naneste tmel aj na horný povrch krytu.
9. Zdvihnite kryt a zarovnajte hnacie ozubené koleso olejového čerpadla tak, aby toto ozubené koleso zapadlo do dištančného puzdra, keď sa kryt namontuje späť. Nasaďte kryt na kľukový hriadeľ, pričom dávajte pozor, aby ste nepoškodili tesniace chlopne, nasaďte kryt na vodiace kolíky.

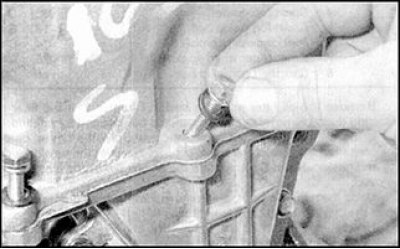

10. Zaskrutkujte upevňovacie skrutky krytu do predchádzajúcich otvorov a utiahnite skrutky rovnomerne pozdĺž povrchu krytu. Uťahujte v niekoľkých krokoch, postupne zvyšujte silu, kým sa nedosiahne špecifikovaný uťahovací moment.
11. Omotajte tri skrutky М6 upevnenia krytu reťazového pohonu k hlave bloku valcov, skrutky dotiahnite nastaveným momentom.
12. Nasaďte rameno pravej závesnej konzoly pohonnej jednotky na motor, utiahnite skrutky nastaveným momentom. Nainštalujte gumené podložky na závesnú konzolu zo strany tela (ak boli vankúše dodané), uistite sa, že čapy vankúša zapadajú do otvorov v držiaku. Nainštalujte podperu a utiahnite skrutky na špecifikovaný krútiaci moment.
13. Zarovnajte pravú podperu pohonnej jednotky s držiakom karosérie, vložte spojovaciu skrutku a utiahnite maticu skrutky na špecifikovaný krútiaci moment. Odstráňte vozidlo zo stojana.
14. Nainštalujte zberač oleja s hrubým filtrom a olejovou vanou (cm. pododdiel 3.2.1.12).
15. Nainštalujte kryt hlavy valcov (cm. pododdiel 3.2.1.4).
16. Nastavte generátor (cm. pododdiel 7.3).
17. Nainštalujte remenicu vodného čerpadla a pevne utiahnite skrutky.
18. Nainštalujte čerpadlo posilňovača riadenia (cm. pododdiel 12.15).
19. Namontujte remenicu kľukového hriadeľa (cm. pododdiel 3.1.1.5).
