Праверка
Правярайце ўсе прывадныя рамяні на наяўнасць расколін, выцертых месцаў і адслойванне нітак.
Бліскучы рамень будзе праслізгваць, тады, як добры рамень будзе мець слаба бачную фабрычную тэкстуру. Расколіны звычайна пачынаюцца на ўнутраным куце і распаўсюджваюцца вонкі. Заменіце рамень, калі на рамяні маюцца першыя прыкметы расколін ці моцны бляск.
Увага: Калі прывадны рамень увесь час пашкоджваецца, то шківы каленчатага вала ці шківы прыводных прылад маюць вострыя выступы. Калі гэта выяўлена, заменіце шкіў.
Тыповыя няспраўнасці рамянёў

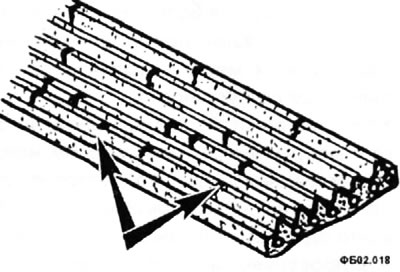

Парэпанне і эрозія
На рамяні глыбокія расколіны, якія выклікаюць перагіны. Занадта моцныя перагіны прыводзяць да перагрэву і заўчаснага зносу. Расколіны (стрэлкі) могуць быць вынікам выкарыстання рамяня на шківе неадпаведнага памеру.
Размякчэнне (замасліванне)
Масла і змазкі на рамяні выклікаюць размякчэнне матэрыялу і аддзяленне яго ад корда, які ўмацоўвае рамень. Рэмень спачатку праслізгвае, затым наогул выходзіць са строю.
Бляск
Бляск з'яўляецца вынікам праслізгвання рамяня. Праслізгвае рамень прыводзіць да недазарадкі акумулятарнай батарэі, перагрэву або дрэннай працы іншых сістэм. Чым мацней рамень праслізгвае, тым большы бляск будзе на паверхні рамяня. Калі бляск не моцны, то падцягніце рамень.

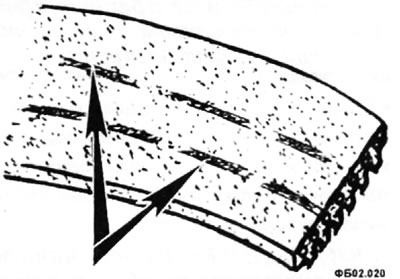

Зношаная паверхня
Паверхня рамяня зношаная і адслойваецца. Корд рамяня пачынае разбурацца, што прыводзіць да разрыву рамяня. Калі паверхня рамяня хутка псуецца або з'яўляюцца шчарбіны (стрэлкі), праверце жолаб шківа на наяўнасць шчарбін.
Расслаенне
Пласты рамяня падзяляюцца, і корд рамяня разрываецца. Не варта чакаць да поўнага разрыву.
Праверка нацяжэння рамяня прывада генератара
Праверка ў гаражных умовах
Для праверкі нацяжэння прываднага рамяня злёгку націсніце на рамень прыкладна пасярэдзіне паміж шківамі з высілкам прыкладна 100 Н. Вымерайце лінейкай прагін рамяня. Ён павінен у гэтым месцы прагнуцца на 4,0-11,0 мм, што будзе адпавядаць канкрэтнаму нацяжэнню рамяня ў Ньютанах. Велічыні нацяжэння рамяня паказаны ў табліцы.
Нацяжэнне рамяня
| Рэмень, які знаходзіцца ў эксплуатацыі | Новы рамень | |||||
| Лімітавае | Пасля рэгулявання | |||||
| мм | Н | мм | Н | мм | Н | |
| Рэмень прывада генератара і кампрэсара кандыцыянера | 7,0 | 294 | 4,2-4,6 | 730-818 | 3,7-4,1 | 838-926 |
| Рэмень прывада помпы гідраўзмацняльніка рулявога кіравання | 11,0 | 196 | 7,3-8,0 | 495-583 | 6,5-7,2 | 603-691 |
Праверка ва ўмовах спецыялізаванай майстэрні
- Для праверкі нацяжэння рамяня прывада генератара патрэбныя спецыяльныя інструменты і дыягнастычны тэстар.
- Тэмпература рамяня павінна быць па магчымасці блізкай да тэмпературы навакольнага асяроддзя.
- Рухавік падчас праверкі не мусіць працаваць.
- Наяўнасць моцных парываў ветра ці гучных крыніц шуму ў зоне рамяня можа моцна сказіць вынікі вымярэнняў.
- Падлучыце адмысловую прыладу, улучальны ў сябе мікрафон, да тэстара.
- Падлучыце тэстар да дыягнастычнага раздыма.
- Уключыце запальванне і абярыце з меню тэстара рэжым "Belt Tension Measurement" ("Вымярэнне нацяжэння рамяня"),
- Размесціце мікрафон пасярэдзіне паміж шківамі на адлегласці 10-20 мм ад тыльнай паверхні правяранага рамяня перпендыкулярна яго паверхні (адхіленне не больш за + 15°).
- Асцярожна пастукайце пальцам пасярэдзіне паміж шківамі і пераканайцеся, што частата ваганняў рамяня знаходзіцца ў межах нормы.
Увага: Не дапускайце пападання вады і масла на мікрафон. Калі мікрафон дакранаецца рамяня падчас правядзення вымярэнняў, то вынікі вымярэнняў могуць быць таксама скажоныя.
- Для вымярэння нацяжэння рамяня можна выкарыстоўваць і спецыяльны прыбор для праверкі ступені нацяжэння рамяня.
- Калі ў аўтааматара маецца такі прыбор ці яму падобны, ён можа вымераць нацяжэнне рамяня.
Рэгулёўка
Рэмень прывада генератара і кампрэсара кандыцыянера

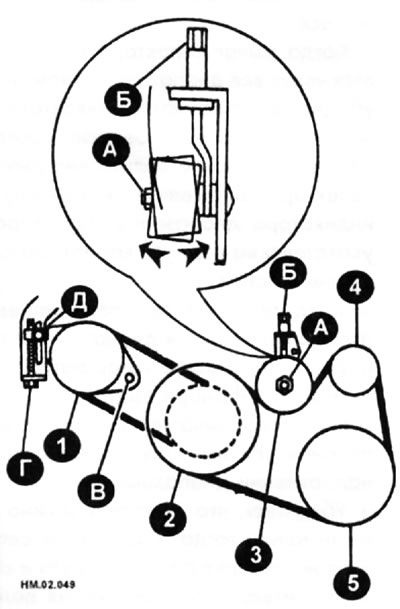

Адпусціце гайку (А) нацяжнога роліка і нітам (Б) адрэгулюйце нацяжэнне рамяня.
Пасля канчатка рэгулявання зацягніце гайку (А) момантам 30,4-39,4 Н·м, а ніт (Б) момантам 3,9-6,9 Н·м.
1 - шкіў помпы гідраўзмацняльніка руля; 2 - шкіў каленчатага вала; 3 - нацяжны ролік; 4 - генератар; 5 - кампрэсар кандыцыянера.
Рэмень прывада помпы гідраўзмацняльніка рулявога кіравання
- Прыслабце стяжной ніт (Д).
- Прыслабце ніт мацавання помпы гідраўзмацняльніка (У), размешчаны на заднім боку рухавіка.
- Рэгулявальным нітам (Г) адрэгулюйце нацяжэнне рамяня.
- Пасля рэгулявання зацягніце ніт (Д) момантам 24,5-31,4 Н·м, і ніт (У) момантам 36,3-50,0 Н·м.
