Пярэдняя частка корпуса ланцуга прывада размеркавальных валаў — зняцце і ўстаноўка (Nissan Murano Z50)

0
Увага: У дадзеным раздзеле апісаны працэдуры зняцця і ўстаноўкі пярэдняй часткі корпуса ланцуга прывада размеркавальных валаў і спадарожных дэталяў без зняцця верхняй частцы алейнага паддона.


Калі неабходна зняць ці ўсталяваць верхнюю частку алейнага паддона ці калі здымаецца ці ўсталёўваецца задняя частка корпуса ланцуга прывада размеркавальных валаў, спачатку неабходна зняць ніжнюю і верхнюю часткі алейнага паддона. Затым зніміце перадпакой частка корпуса ланцуга прывада размеркавальных валаў, дэталі, якія адносяцца да ланцуга прывада размеркавальных валаў і заднюю частку корпуса ланцуга прывада размеркавальных валаў (менавіта ў гэтым парадку), а ўстаноўка вырабляецца ў парадку, зваротным зняцці.

Зняцце


  • Усталюйце аўтамабіль на пад'ёмнік.
  • Адлучыце адмоўны провад ад акумулятарнай батарэі.
  • Зніміце вечка рухавіка.
  • Зніміце рашотку радыятара, впускной паветравод, паветраачышчальнік і паветравод.
  • Зніміце правую і левую затамкавыя вечкі.

Увага: Калі здымаецца толькі асноўны ланцуг прывада размеркавальных валаў, затамкавыя вечкі здымаць не патрабуецца.

  • Зніміце правы пырскавік.
  • Зліце астуджальную вадкасць з радыятара.

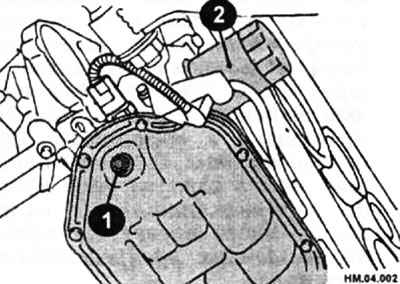

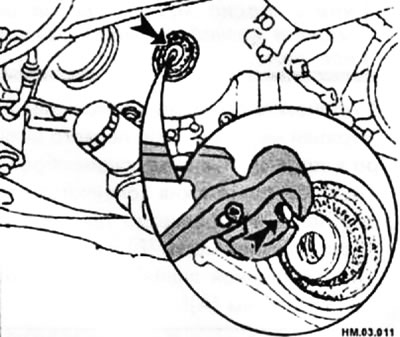

  • Зліце маторнае масла, адкруціўшы зліўны корак (1).



2 - алейны фільтр.



  • Зніміце джгуты правадоў рухавіка.
  • Зніміце кампрэсар кандыцыянера з кранштэйна мацавання разам з падлучанымі да яго трубкамі і часова замацуеце яго ў баку.
  • Зніміце помпу ўзмацняльніка рулявога кіравання з кранштэйна мацавання разам з падлучанымі трубкамі і часова замацуеце яго ў баку.
  • Зніміце кранштэйны мацавання помпы ўзмацняльніка рулявога кіравання.
  • Зніміце генератар.
  • Зніміце прамежкавы шкіў і кранштэйны.
  • Усталюйце рухавік у становішча ВМТ (верхняй мёртвай кропкі) першага цыліндру ў такце сціску наступным чынам:

Увага: Калі ланцуг прывада размеркавальных валаў не здымаецца і не ўстанаўліваецца, дадзеная аперацыя не праводзіцца.

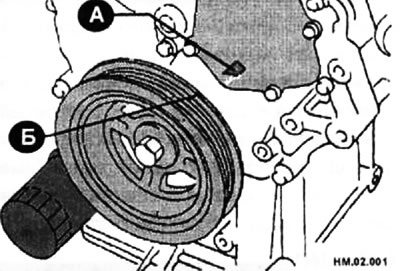

Є правярніце шкіў каленчатага вала па гадзіннікавай стрэлцы да таго часу, пакуль установачная пазнака (Б) (выманне ў выглядзе неафарбаванай пініі) не сумясціцца з паказальнікам (А).

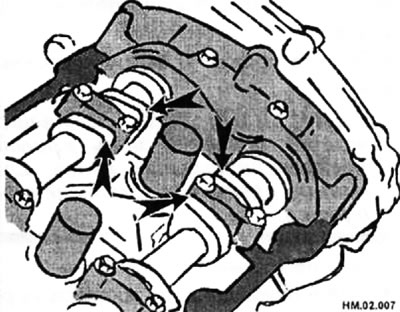

Є праверце, што кулачкі размеркавальных валаў для впускных і выпускных клапанаў першага цыліндра (пярэдні бок правага шэрагу цыліндраў) накіраваны ўверх (стрэлкі).



Є калі гэта не так, правярніце каленчаты вал яшчэ на адно поўнае абарачэнне.


Увага: Калі здымаецца толькі асноўны ланцуг прывада размеркавальных валаў, затамкавае вечка здымаць не патрабуецца. Для праверкі таго, што поршань першага цыліндры знаходзіцца ў становішчы ВМТ такту сціску, зніміце перадпакой частка корпуса ланцуга прывада размеркавальных валаў. Пасля гэтага праверце пазнакі на зорачках размеркавальных валаў.

  • Зніміце шкіў каленчатага вала.

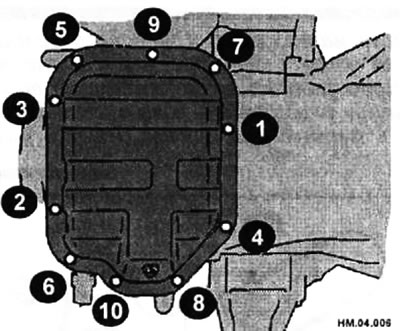

  • Прыслабце ніты ў паслядоўнасці, паказанай на малюнку, і зніміце ніжнюю частку алейнага паддона.

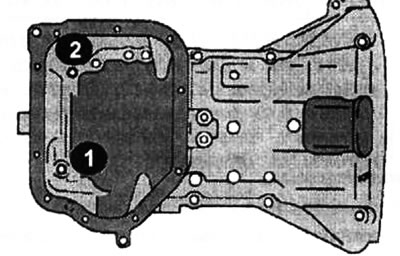

  • Адкруціце балты (1) і (2), размешчаныя з пярэдняга боку верхняй часткі алейнага паддона.


  • Часова ўсталюеце ніжнюю частку алейнага паддона. Падопрыце ніжнюю частку алейнага паддона з дапамогай дамкрата. Далейшыя аперацыі праводзяцца пры падпёртай дамкратам пярэдняй часткі рухавіка.

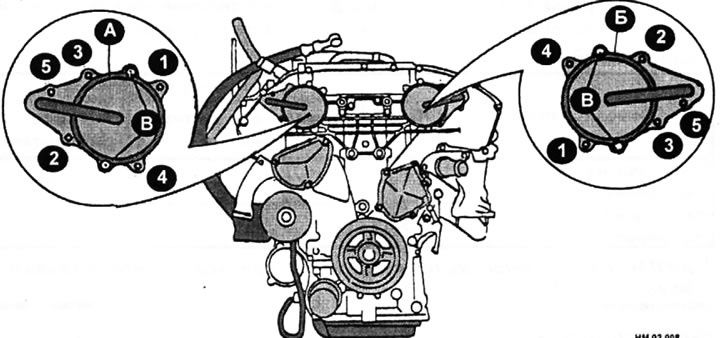

  • Прыслабце балты накрывак (А) і (Б) у паслядоўнасці, паказанай на малюнку.



А - правая крышка; Б - левае вечка; У - адтуліна для штыфта.



  • З дапамогай адмысловага разака ці вострага нажа з тонкім лязом, разрэжце герметык паміж спалучанымі паверхнямі вечкаў і асцярожна зніміце вечкі (А) і (Б).

Увага: Размеркавальны вал для впускных клапанаў злучаны ўсярэдзіне з цэнтральнай адтулінай зорачкі. Пры зняцці трымайце размеркавальны вал гарызантальна да таго часу, пакуль дэталі не будуць цалкам раз'яднаны.

  • Зніміце правую апору рухавіка, кранштэйны мацавання і гайкі.
  • Падніміце перадпакой частка рухавіка дамкратам (гэта дапаможа забяспечыць прастору для здымання перадпакоя часткі корпуса ланцуга прывада размеркавальных валаў.

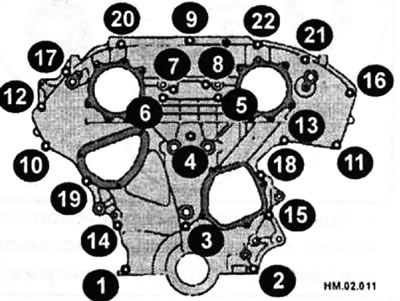

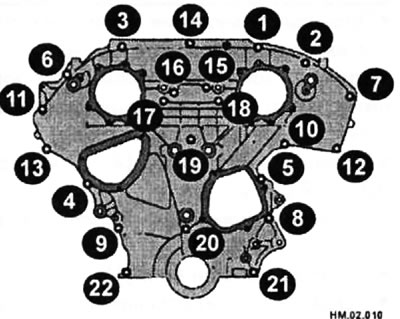

  • Выкруціце балты мацавання ў паслядоўнасці, паказанай на малюнку.

Увага: Ніты №1 і №2 - М8, а астатнія М6.

  • З дапамогай адмысловага разака ці вострага нажа з тонкім лязом разрэжце пласт герметыка паміж спалучанымі паверхнямі перадпакоя часткі і задняй часткі корпуса ланцуга.

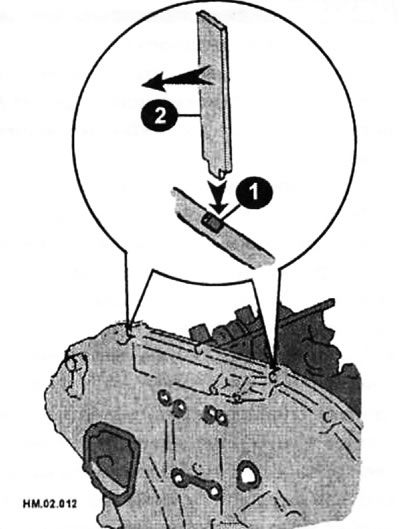

  • Устаўце прынаду падыходнага памеру (2) у выманне на верхнім боку пярэдняй часткі корпуса ланцуга прывада размеркавальных валаў (1).
  • Адцісніце перадпакой частка корпуса, нахіліўшы прынаду (2), і зніміце перадпакой частка корпуса ланцуга.

Увага: Не карыстайцеся адвёрткамі ці падобнымі прыладамі. Пасля зняцця звяртайцеся з пярэдняй часткай корпуса асцярожна і не прыкладвайце да яе залішніх намаганняў.

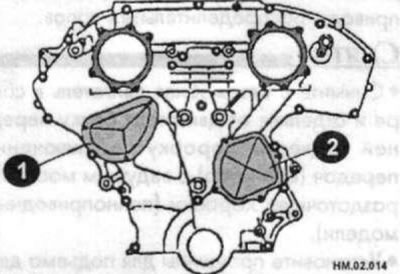

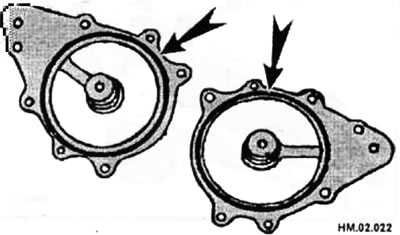

  • Адкруціце ніты мацавання вечка вадзяной помпы (2) і вечкі нацягвальніка ланцуга (1).


  • З дапамогай адмысловага разака ці вострага нажа з тонкім лязом разрэжце пласт герметыка паміж спалучанымі паверхнямі вечкаў і перадпакоем часткай корпуса.
  • Зніміце вечка вадзяной помпы і вечка нацягвальніка ланцуга з перадпакоя часткі корпуса ланцуга прывада размеркавальных валаў.

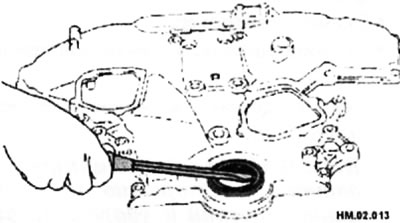

  • З дапамогай падыходнай прынады зніміце з перадпакоя часткі корпуса ланцуга пярэдні сальнік каленчатага вала, калі прынады няма, то для здымання можна скарыстацца адвёрткай,...


  • ...ці ўкруціце шрубу-самарэз у сальнік (стрэлка) і ўхапіўшыся абцугамі, выміце сальнік.



Увага: Будзьце асцярожныя і не падрапайце пасадкавае месца сальніка ў пярэдняй частцы корпуса ланцуга прывада размеркавальных валаў і каленчаты вал. Сальнік можна замяніць і не здымаючы перадпакой частка корпуса ланцуга.

  • Выдаліце рэшткі пракладкі з спалучанай паверхні перадпакоя часткі корпуса ланцуга прывада размеркавальных валаў і ўсіх знятых вечкаў.

Увага: Будзьце асцярожныя і сачыце за тым, каб кавалкі пракладкі не патрапілі ў алейны паддон.


Ўстаноўка


  • Усталюеце ланцуг прывада размеркавальных валаў і спадарожныя дэталі.

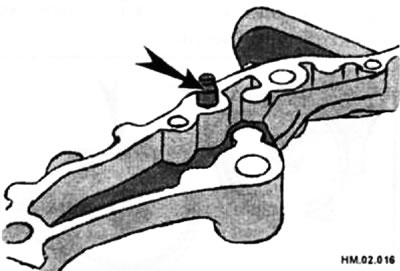

  • Усталюеце правы і левы накіроўвалыя штыфты (стрэлка) у перадпакой частка корпуса ланцуга прывада размеркавальных валаў і забіце іх да конуснай часткі.

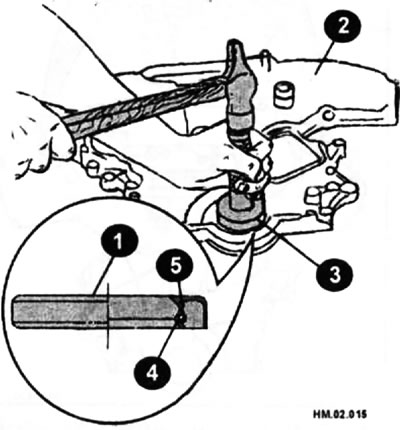

  • Усталюеце пярэдні сальнік каленчатага вала (1) у перадпакой частка корпуса ланцуга прывада размеркавальных валаў (2). Вышмаруйце беражкі сальніка свежым маторным маслам.
  • Усталёўвайце сальнік так, каб працоўны беражок сальніка (4) быў накіраваны ўнутр рухавіка.


  • З дапамогай апраўкі (3) або кавалка трубы падыходнага дыяметра забіце сальнік (1) так, каб ён быў на адным узроўні з паверхняй корпуса ланцуга прывада размеркавальных валаў (2).
  • Упэўніцеся, што сцяжная спружына сальніка (5) знаходзіцца на сваім месцы, а кант сальніка (4) не вывернуты.

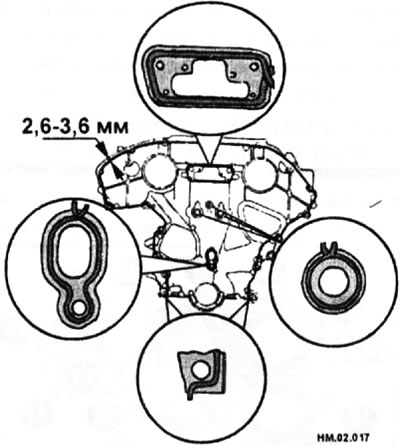

  • Вырабіце на перадпакой частка корпуса ланцуга прывада размеркавальных валаў (на спалучаныя паверхні з вечкам вадзяной помпы і з вечкам нацягвальніка ланцуга) бесперапынны пласт сіліконавага герметыка тыпу RTV дыяметрам каля 3 мм.
  • Усталюеце вечкі на перадпакой частка корпуса і зацягніце ніты мацавання момантам 10-13 Н·м.
  • Усталюеце перадпакой частка корпуса ланцуга прывада размеркавальных валаў наступным чынам.

♦ Вырабіце на задні бок перадпакоя часткі корпуса ланцуга прывада размеркавальных валаў палоскі сіліконавага герметыка RTV шырынёй 2,6-3,6 мм так, як паказана на малюнку

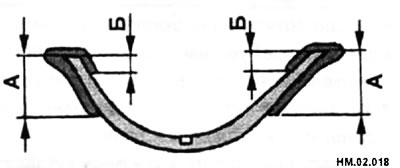

♦ Вырабіце палоскі сіліконавага герметыка RTV на пракладку алейнага паддона, як паказана на малюнку.



А 15 мм; Б - 5 мм.

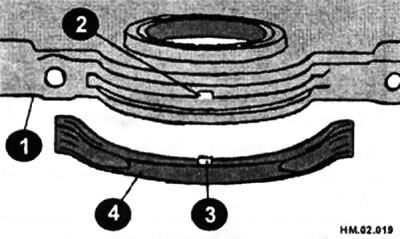

♦ Усталюйце пракладку алейнага паддона, сумясціўшы выманне (2) на пярэдняй частцы корпуса ланцуга прывада размеркавальных валаў (1) з выступам (3) на пракладцы алейнага паддона (4).

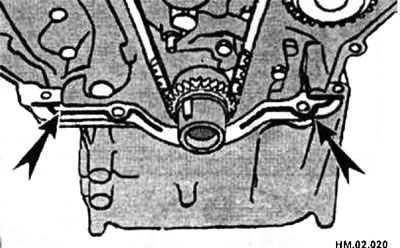

♦ Вырабіце палоскі сіліконавага герметыка RTV дыяметрам 3,5-4,5 мм на верхні бок верхняй часткі алейнага паддона так, як паказана на малюнку (стрэлкі).



♦ Шчыльна ўсталюйце ніжні канец пярэдняй часткі корпуса ланцуга прывада размеркавальных валаў на верхні бок верхняй часткі алейнага паддона.

Увага: Неабходна забяспечыць паўнавартасны кантакт перадпакоя і задняй частак корпуса ланцуга прывада размеркавальных валаў, а з усталяванай пракладкай алейнага паддона неабходна звяртацца асцярожна.

  • Прыціскаючы перадпакой частка корпуса ланцуга прывада размеркавальных валаў у яго перадпакоя і верхняй частках, забіце штыфт так, каб яго вонкавы бок апынуўся на адным узроўні з паверхняй корпуса. Спыніце балты і часова зацягніце іх.

Увага: Ніты №1 і №2 - М8, я астатнія балты М6.

  • Зацягніце ніты патрабаваным момантам у паслядоўнасці, паказанай на малюнку.


  • Пасля зацягвання нітаў падцягніце іх яшчэ раз патрабаваным момантам у паслядоўнасці, паказанай на малюнку.
  • Усталюйце правую апору рухавіка, кранштэйны мацавання і гайкі.
  • Зніміце ніжнюю частку алейнага паддона.

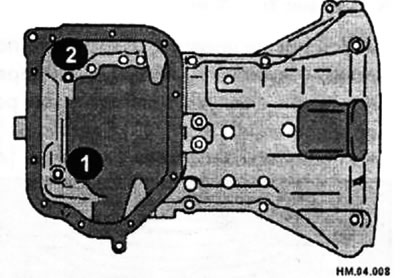

  • Усталюеце два ніта мацавання (1) і (2) на пярэдні бок верхняй часткі алейнага паддона, і зацягніце момантам 15,7-18,6 Н·м.





А - правае вечка; Б - левае вечка; У - адтуліна для накіроўвалага штыфта.

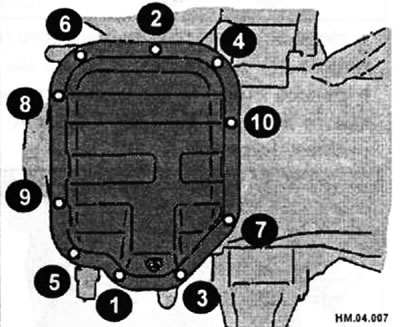

  • Усталюеце ніжнюю частку алейнага паддона і зацягніце ніты ў паслядоўнасці, паказанай на малюнку НМ.04.007, патрабаваным момантам.
  • Усталюйце правую і левую крышкі, якія выкарыстоўваюцца для кантролю фаз впускных клапанаў, наступным чынам:

♦ Усталюйце ўшчыльняльныя кольцы ў канаўкі.

♦ Вырабіце палоскі сіліконавага герметыка RTV шырынёй 2,1-3,1 мм на вечкі, выкарыстоўваныя для кантролю фаз впускных клапанаў (стрэлкі), як паказана на малюнку.

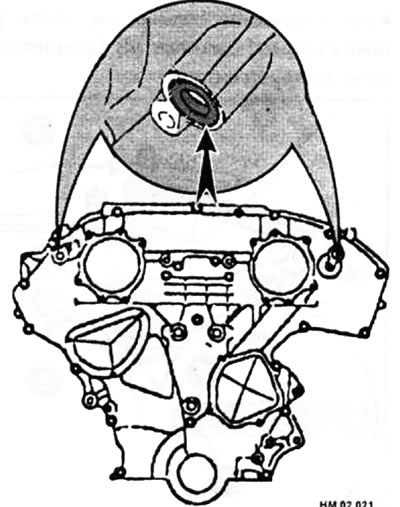

  • Усталюеце ўшчыльняльнае кольца з утулкай у адтуліны перадпакоя часткі корпуса ланцуга, паказаныя на малюнку (стрэлка).



♦ Сумясціце накіроўвалыя штыфты на корпусе ланцуга прывада размеркавальных валаў з адтулінамі. Пры гэтым не перамяшчайце ўшчыльняльныя кольцы, змешчаныя ў канаўках.

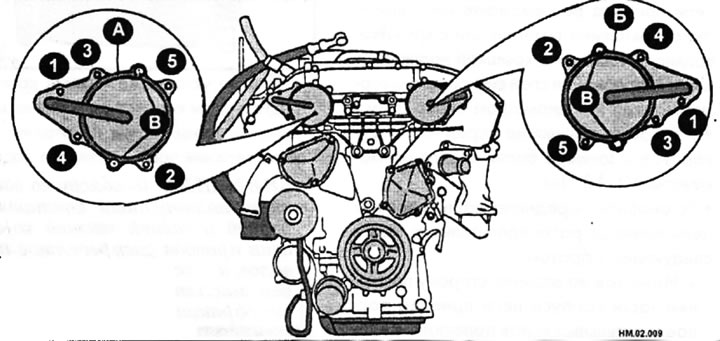

♦ Зацягніце балты ў паслядоўнасці, паказанай на рысунку НМ.02.009.
  • Усталюеце шкіў каленчатага вала.
  • Далейшая ўстаноўка вырабляецца ў парадку, зваротным зняцці.
