Ланцуг прывада размеркавальных валаў — зняцце і ўстаноўка (Nissan Murano Z50)

У дадзеным раздзеле апісаны працэдуры зняцця і ўстаноўкі пярэдняй часткі корпуса ланцуга прывада размеркавальных валаў, ланцугі прывада спадарожных дэталяў і задняй частцы корпуса ланцуга прывада размеркавальных валаў.

Зняцце

• Зніміце з аўтамабіля рухавік у зборы і аддзеліце ад рухавіка бэльку перадпакоя падвескі, скрынку пераключэння перадач (варыятар) з кіроўным мастом і раздатачную скрынку (паўнапрывадныя мадэлі).
• Усталюеце вушы для ўздыму рухавіка.
• Усталюеце дапаможную прынаду на правы бок блока цыліндраў, затым падніміце рухавік і ўсталюеце яго на стэнд.
• Зліце маторнае масла.
• Зніміце паляць правадоў рухавіка.
• Зніміце шлангі для астуджальнай вадкасці косткі.
• Зніміце саленоідны клапан кіравання ачысткай ёмістасці для пар паліва. Зніміце прывадныя рамяні і кранштэйны прамежкавага шківа.
• Зніміце помпу ўзмацняльніка рулявога кіравання.
• Зніміце генератар.
• Зніміце правую і левую затамкавыя вечкі.
• Зніміце датчык становішча каленчатага вала (POS).

Увага: Звяртайцеся з датчыкам асцярожна, не дапускайце падзенняў і ўдараў. Не разбірайце датчык. Не дапушчайце трапленні металічных часціц на магнітную частку на канцы датчыка. Не кладзіце датчык у такія месцы, дзе на яго можа ўздзейнічаць магнітнае поле.

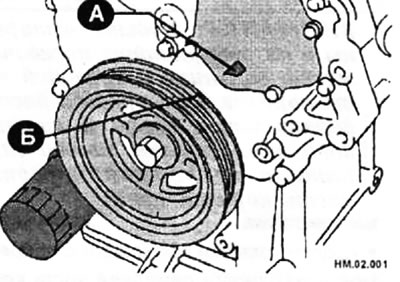

• Усталюйце рухавік у становішча ВМТ (верхняй мёртвай кропкі) першага цыліндру ў такце сціску наступным чынам:

♦ Правярніце шкіў каленчатага вала па гадзіннікавай стрэлцы да таго часу, пакуль установачная пазнака (Б) (выманне ў выглядзе неафарбаванай лініі) не сумясціцца з паказальнікам (А).

• Зніміце верхнюю і ніжнюю часткі алейнага паддона.
• Зніміце перадпакой частка корпуса ланцуга прывада размеркавальных валаў.

Увага: Пасля зняцця звяртайцеся з корпусам асцярожна і не прыкладвайце да яго залішніх намаганняў.

• Зніміце вечка вадзяной помпы і вечка нацягвальніка ланцуга з перадпакоя часткі корпуса ланцуга прывада размеркавальных валаў.

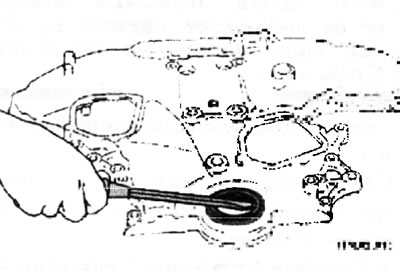

• З дапамогай падыходнай прынады зніміце з корпуса пярэдні сальнік каленчатага вала.
• Для зняцця можна скарыстацца адвёрткай.

Увага: Будзьце асцярожныя і не пашкодзіце перадпакой частка корпуса ланцуга прывада размеркавальных валаў.

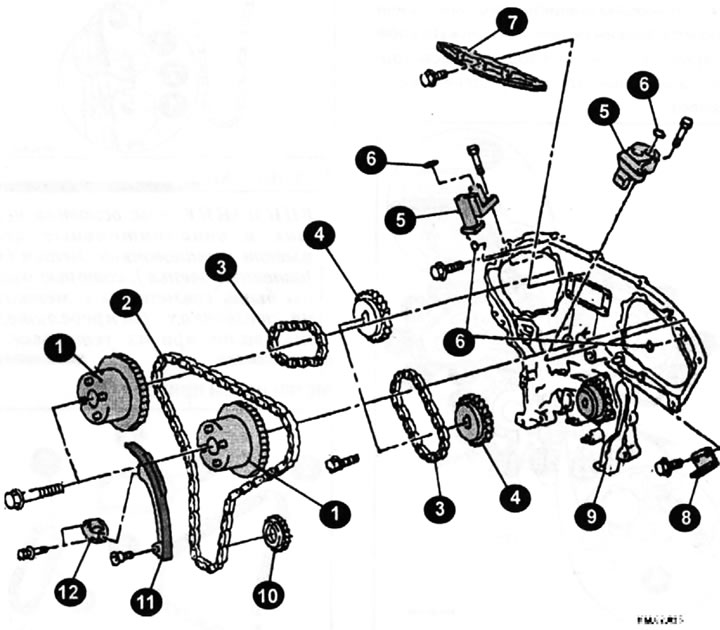

Установачныя элементы ланцугоў прывада размеркавальных валаў

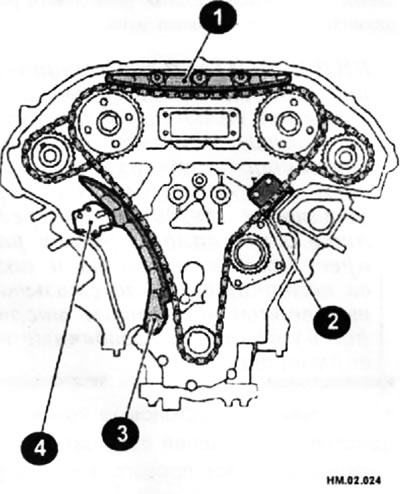

Установачныя элементы нацяжэння асноўнага ланцуга

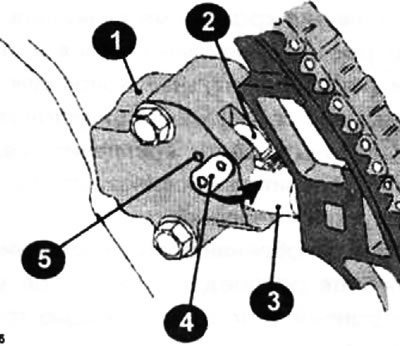

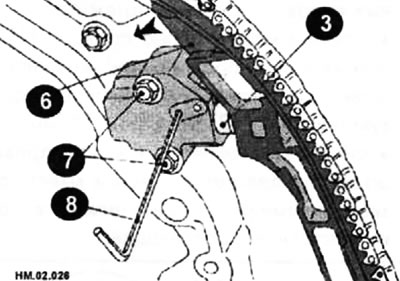

• Зніміце нацягвальнік ланцуга прывада размеркавальных валаў (1) наступным чынам (гл. малюнак НМ.02.025):

♦ Павярніце рычаг (4) у напрамку стрэлкі і вызваліце стопарны язычок плунжара (2). Стопорный язычок плунжера (2) для вызвалення можна прыціснуць угару.



♦ Для фіксацыі рычага (4) устаўце стопарны штыфт (8) у адтуліну (5) корпуса нацягвальніка (1) і трымайце язычок (2) у вызваленым становішчы. У якасці стопорного штыфта можна скарыстацца, напрыклад, шасцігранным ключом оазмера 2,5 мм.




♦ Уцісніце плунжар (3) у корпус нацягвальніка (1), прыціснуўшы заспакаяльнік ланцуга (6) у напрамку стрэлкі.

♦ Утрымліваючы заспакаяльнік (6) у прыціснутым стане, зафіксуйце яго з дапамогай стопарнага штыфта (8), устаўленага праз адтуліну рычага (4) і адтуліну (5) корпуса нацягвальніка да ўпора.

♦ Адкруціце балты мацавання (7) і зніміце нацягвальнік ланцуга.

• Зніміце асноўны ланцуг прывада размеркавальных валаў і зорачку каленчатага вала.

Увага:

Пасля зняцця ланцуга прывада размеркавальных валаў не пракручвайце каленчаты і размеркавальны валы па асобнасці, інакш клапаны могуць стукнуцца аб поршні.

• Зніміце вечкі галоўкі блока цыліндраў.

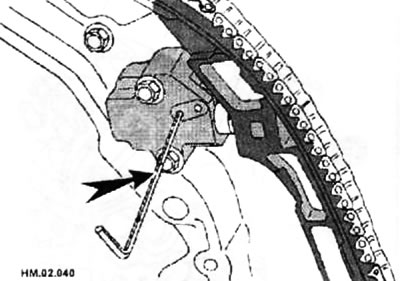

• Устаўце прыдатныя стопорные штыфты (стрэлка) у нацягвальнікі дадатковых ланцугоў прывада правага і левага размеркавальных валаў.

Увага: У якасці стопарных штыфтоў можна выкарыстоўваць канцылярскую сашчэпку. Для прыкладу на рысунку паказаны левы рад цыліндраў.

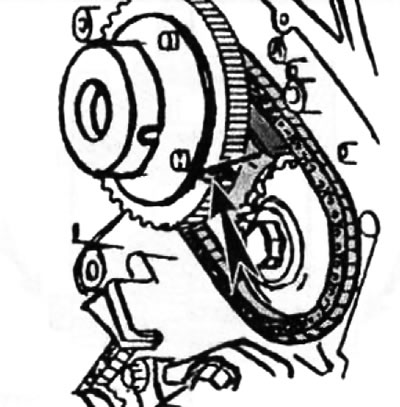

• Вырабіце фарбай пазнакі на ланцуг прывада размеркавальных валаў і зорачкі размеркавальных валаў для наступнага сумяшчэння пры ўсталёўцы.
• Адкруціце ніты мацавання зорачак размеркавальных валаў для впускных і выпускных клапанаў.
• Пры паслабленні нітаў мацавання ўтрымлівайце размеркавальны вал за шасцігранны ўчастак з дапамогай гаечнага ключа.
• Зніміце дадатковы ланцуг прывада размеркавальных валаў разам з зорачкамі размеркавальных валаў. Для гэтага:

Є злёгку правярніце размеркавальны вал для ўстаранення аслабленых месцаў на ланцугі прывада размеркавальных валаў з боку нацягвальніка;

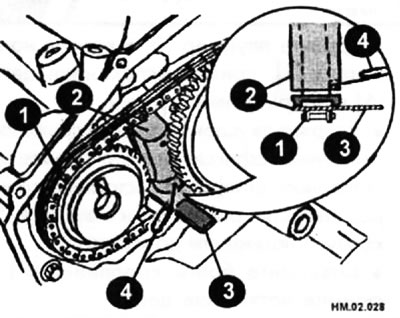

Є устаўце паміж ланцугом прывада (1) і плунжарам (накіроўвалай) нацягвальніка ланцуга (2) металічную ці пластмасавую пласцінку (3) таўшчынёй 0,5 мм;

Є зніміце дадатковы ланцуг прывада размеркавальных валаў разам з зорачкамі размеркавальных валаў з канаўкі напааўляючай.

Увага: Пры зняцці ланцуга прывада размеркавальных валаў будзьце асцярожныя і сачыце за тым, каб плунжер не выпаў. Гэта можа адбыцца з-за таго, што плунжер нацягвальніка ланцуга пры зняцці ланцуга перамяшчаецца, і стопорный штыфт (4) можа выпасці. Для прыкладу на рысунку паказаны правы шэраг цыліндраў.

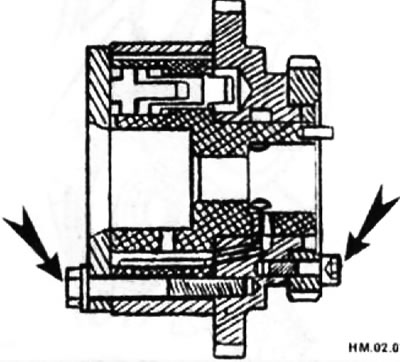

• Зорачка размеркавальнага вала для впускных клапанаў мае падвойную структуру і служыць у якасці зорачкі для асноўнай і дадатковай ланцугоў.
• Зорачка размеркавальнага вала для впускных клапанаў мае складаную канструкцыю і таму звяртацца са зорачкай варта вельмі асцярожна, не стукайце па ёй і не губляйце яе.

Увага: Зорачка разборцы не падлягае, ніколі не аслабляйце балты на зорачцы (стрэлкі).

• Зніміце накіравальную для нацяжэння ланцуга.
• Зніміце заднюю частку корпуса ланцуга прывада размеркавальных валаў наступным чынам:

♦ Прыслабце і адкруціце балты мацавання ў паслядоўнасці, паказанай на рысунку.

Увага: Ніты маюць розную даўжыню. Ніты №№ 1,2,3,6,7,8,9,10 - 20 мм, а астатнія - 16 мм. Будзьце ўважлівыя пры зборцы.

♦ З дапамогай спецыяльнага разака або нажа з тонкім лязом разрэжце пласт герметыка і зніміце заднюю частку корпуса ланцуга прывада размеркавальных валаў.

• Стрэлкамі паказаны адтуліны для накіроўвалых штыфтоў.

Увага: Не здымайце металічныя пласціністыя вечкі алейнага канала (А) і (Б).

• Пасля зняцця корпуса ланцуга не прыкладвайце да яго залішнюю нагрузку, якая можа прывесці да дэфармацыі корпуса.
• Пры неабходнасці зніміце нацягвальнікі дадатковых ланцугоў прывада размеркавальных валаў левага і правага шэрагаў цыліндраў з галоўкі блока цыліндраў наступным чынам:

♦ зніміце вечкі №1 размеркавальных валаў;

Є зніміце нацягвальнікі дадатковых ланцугоў разам са стопарным штыфтам.

• З дапамогай скрабка выдаліце ўсе сляды герметыка з перадпакоя і задняй частак корпуса ланцуга прывада размеркавальных валаў і спалучаных паверхняў.
• З дапамогай леркі ачысціце разьбярства нітаў ад герметыка.
• З дапамогай метчыка ачысціце адтуліны для нітаў ад герметыка.
• З дапамогай скрабка выдаліце ўсе сляды герметыка з вечка вадзяной помпы, вечкі нацягвальніка ланцуга і вечкаў, выкарыстоўваных для кантролю фаз впускных клапанаў.

Праверка

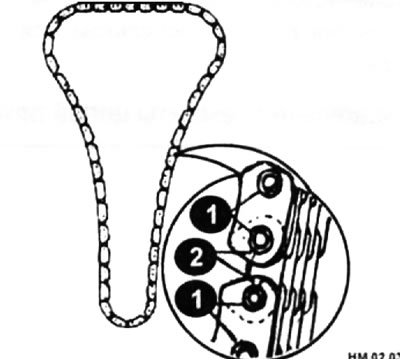

Праверце злучальныя звёны ланцуга прывада размеркавальных валаў на наяўнасць расколін (2) і залішняга зносу (1). Пры неабходнасці заменіце ланцуг.

Ўстаноўка

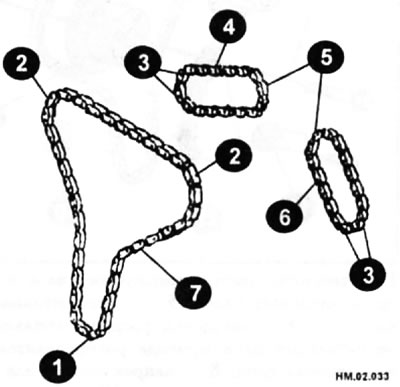

Увага: Як асноўны ланцуг, так і дадатковыя ланцугі маюць усталявальныя пазнакі (афарбаваныя звёны), якія павінны быць сумешчаны з пазнакамі на зорачках размеркавальных валаў пры іх усталёўцы.

Пазнакі ланцугоў прывада ГРМ

Увага: Пры ўсталёўцы размеркавальных валаў, нацягвальнікаў, сальнікаў ці іншых рухомых дэталяў вышмаруйце кантактныя паверхні свежым маторным маслам. Пры ўсталёўцы зорачак размеркавальных валаў, вечкаў размеркавальных валаў і шківа каленчатага вала змазвайце свежым маторным алеем разьбярства нітаў і пасадкавыя паверхні.

• Калі здымаліся, усталюеце нацягвальнікі дадатковых ланцугоў прывада размеркавальных валаў правага і левага шэрагаў цыліндраў наступным чынам:

Є устанавіце нацягвальнікі дадатковых ланцугоў прывада з устаўленым стопарным штыфтам і новым ушчыльняльным кольцам;

Є ўстанавіце крышкі №1 размеркавальных валаў.

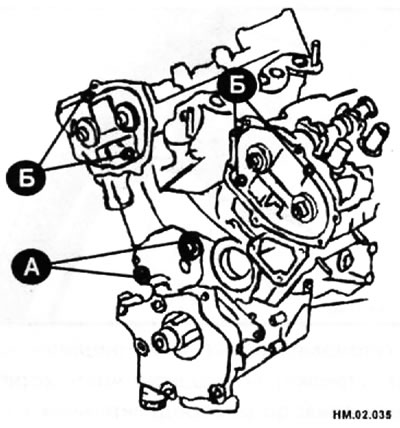

• Усталюеце ўшчыльняльныя кольцы ў месцы (А) на блоку цыліндраў.

• Усталюеце ўшчыльняльныя кольцы ў месцы (Б) на галоўцы блока цыліндраў.

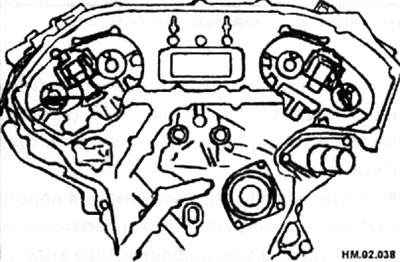

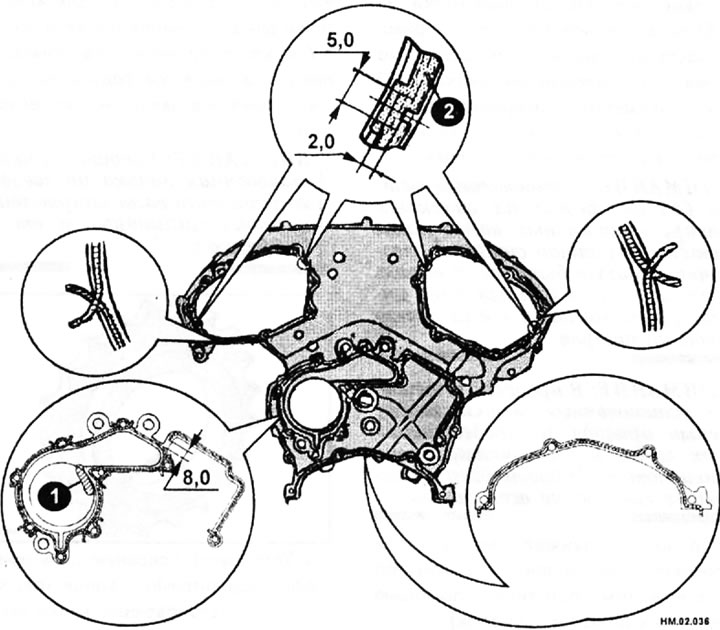

• Вырабіце палоскі герметыка шырынёй 2,6-3,6 мм на задні бок задняй часткі корпуса ланцуга прывада размеркавальных валаў так, як паказана на малюнку НМ.02.036.
• Сумясціце заднюю частку корпуса ланцуга прывада размеркавальных валаў і корпус вадзяной помпы з накіроўвалымі штыфтамі, размешчанымі ў левай і правай частках блока цыліндраў і ўсталюеце карпусы.
• Пераканайцеся, што пры ўсталёўцы карпусоў на блок цыліндраў і галоўку блока цыліндраў ушчыльняльныя кольцы застаюцца на сваіх месцах.

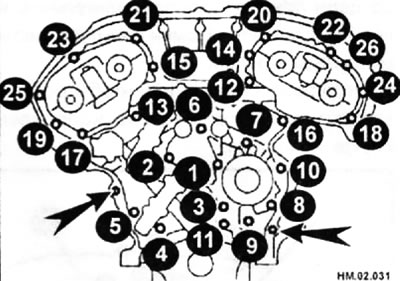

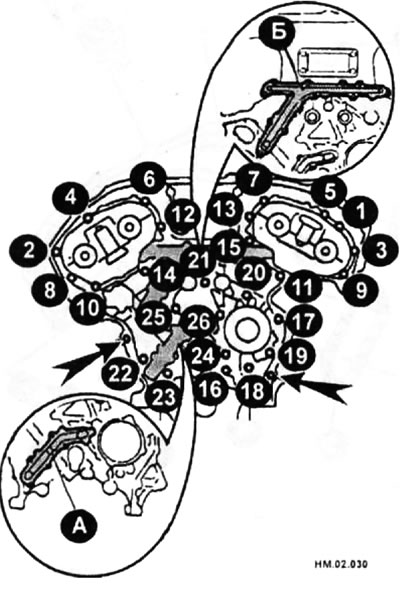

• Зацягніце ніты мацавання ў паслядоўнасці, паказанай на малюнку, патрабаваным момантам.

Стрэлкамі паказаны адтуліны для накіроўвалых штыфтоў.

Увага: Ніты маюць розную даўжыню. Ніты №№ 1, 2, 3, 6, 7, 8, 9 і 10 маюць даўжыню 20 мм, а ўсе астатнія - 16 мм. Будзьце ўважлівыя пры зборцы.

• Калі герметык выступае вонкі, адразу, жа сатрыце яго.
• Пасля ўстаноўкі праверце розніцу па вышыні паміж задняй часткай корпуса ланцуга прывадзе! размеркавальных валаў і паверхняй алейнага паддона, якая павінна быць у межах 0,24-0,1 мм. Калі паказаная розніца адрозніваецца ад стандартнага значэння, працэдуру ўстаноўкі неабходна паўтарыць.
• Усталюйце накіравальныя для нацяжэння дадатковых ланцугоў.

• Пераканайцеся, што рухавік па-ранейшаму знаходзіцца ў становішчы ВМТ (верхняй мёртвай кропкі) першага цыліндру ў такце сціску.

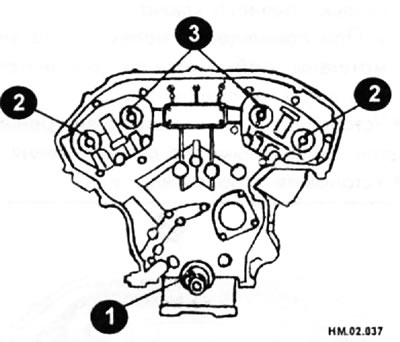

• Праверце, каб адтуліна для накіравальнага штыфта (3), накіравальны штыфт (2) і шпонка каленчатага вала (1) размяшчаліся так, як паказана на малюнку.

Увага: Для накіравальнага штыфта размеркавальнага вала для впускных клапанаў неабходна выкарыстоўваць адтуліну меншага дыяметра. Не пераблытайце пры ідэнтыфікацыі (не звяртайце ўвагі на адтуліну большага дыяметра).

• Усталюйце дадатковыя ланцугі прывада размеркавальных валаў і зорачкі размеркавальных валаў, як апісана ніжэй.

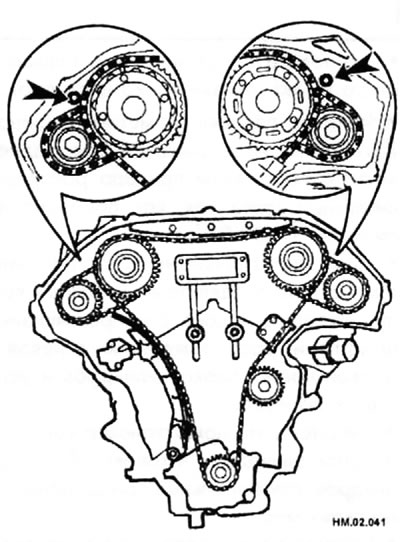

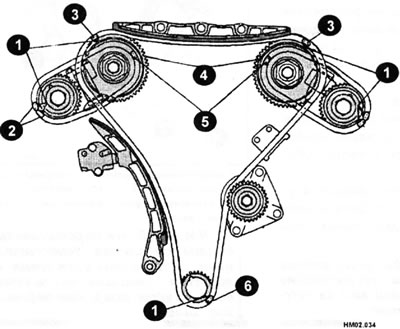

Правільна ўсталяваныя ланцугі прывада ГРМ

♦ Сумясціце ўсталявальныя пазнакі (2) і (5) на дадатковых ланцугах прывада размеркавальных валаў (залатыя звёны) са штампаванымі пазнакамі (11 і (4) на зорачках размеркавальных валаў для впускных і выпускных' клапанаў і ўсталюеце зорачкі.

Увага: Установачныя пазнакі (4) на зорачках впускных размеркавальных валаў знаходзяцца са зваротнага боку зорачак і могуць быць двух тыпаў. Круглая - для правага шэрагу цыліндраў і авальная - для левага шэрагу цыліндраў.

Увага: Падчас усталёўкі ўсталявальныя пазнакі паміж ланцугом прывада размеркавальных валаў і зорачкамі лёгка ссоўваюцца. Перыядычна правярайце супадзенне ўсіх пазнак.

♦ Прыцісніце плунжары нацягвальнікаў дадатковых ланцугоў і ўтрымлівайце іх у націснутым стане з дапамогай стопарных штыфтоў (сашчэпак).



♦ Сумясціце накіроўвалы штыфт і адтуліну для штыфта на размеркавальным вале з выемкай і накіроўвалым штыфтам на зорачцы і ўстанавіце зорачку.

♦ На размеркавальным вале для впускных клапанаў сумясціце адтуліну для штыфта на пярэднім канцы вала меншага дыяметра з накіроўвалым штыфтам на адваротным баку зорачкі размеркавальнага вала і ўсталюеце зорачку.

♦ На размеркавальным вале для выпускных клапанаў сумясціце накіроўвалы штыфт на пярэднім канцы размеркавальнага вала з выманнем для штыфта на зорачцы размеркавальнага вала і ўсталюеце зорачку.

♦ Закруціце балты ад рукі для прадухілення зрушэння штыфтаў.

♦ У працэсе ўстаноўкі і пасля яе візуальная праверка зрушэння ўстаноўкавых пазнак можа быць абцяжарана. Для палягчэння праверкі вырабіце пазнакі на верхнім боку зубца зорачкі фарбай.

• Пасля пацверджання сумяшчэння ўсталявальных пазнак зацягніце ніты мацавання зорачак размеркавальных валаў патрабаваным момантам.

Увага: Пры зацягванні ніта мацавання ўтрымлівайце размеркавальны вал за шасцігранны ўчастак.

• Выцягнеце стопорные штыфты з нацяжнікаў для дадатковага ланцуга прывада.
• Усталюеце асноўны ланцуг прывада размеркавальных валаў наступным чынам:

♦ Устанавіце зорачку каленчатага вала.

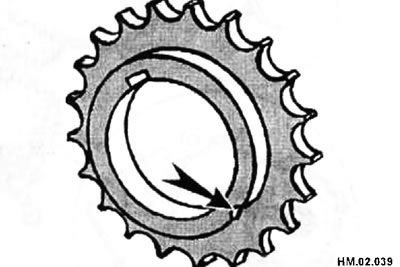

Увага: Пераканайцеся, што ўсталявальная пазнака на зорачцы каленчатага вала накіравана не да блока цыліндраў, а ад яго (стрэлка).

♦ Устанавіце асноўны ланцуг прывада размеркавальных валаў так. каб выбітыя ўсталявальныя пазнакі на зорачках размеркавальных валаў былі сумешчаны з жоўтымі звёнамі на ланцугі, а выбітая ўсталявальная пазнака на зорачцы каленчатага вала сумешчаная з аранжавым звяном ланцуга.

♦ Калі сумясціць установачныя пазнакі асноўнага ланцуга прывада'размеркавальных валаў з кожнай з зорачак цяжка, для сумяшчэння метак павольна правярніце размеркавальны вал за шасцігранную частку з дапамогай гаечнага ключа.

♦ Пры сумяшчэнні пазнак будзьце ўважлівыя, каб пазнакі на дадатковых ланцугах не перамясціліся.

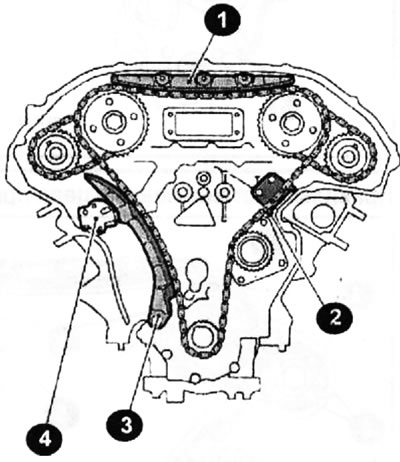

• Устанавіце накіроўвалую ўнутраным ланцугу і накіроўвалую для нацяжэння.
• Усталюйце заспакаяльнік ланцуга.

Увага: Не перацягвайце балты мацавання' заспакаяльніка ланцуга. Калі ніты мацавання зацягнуты правільна, пад галоўкай ніта будзе зазор. Гэта нармальная з'ява.

• Усталюеце нацягвальнік ланцуга, які прыціскае заспакаяльнік. Пры ўсталёўцы нацягвальніка ланцуга ўцісніце плунжер у корпус і замацуеце яго ў такім становішчы з дапамогай стопорного штыфта (стрэлка).
• Ачысціце ўвесь бруд і староннія часціцы з задняй часткі і з усталявальнай паверхні нацягвальніка.
• Пасля ўсталёўкі выцягнеце стопорный штыфт, прыціснуўшы заспакаяльнік ланцуга.

• Усталюеце новю ўшчыльняльныя кольцы (стрэлкі) на заднюю частку корпуса ланцуга прывада размеркавальных валаў.

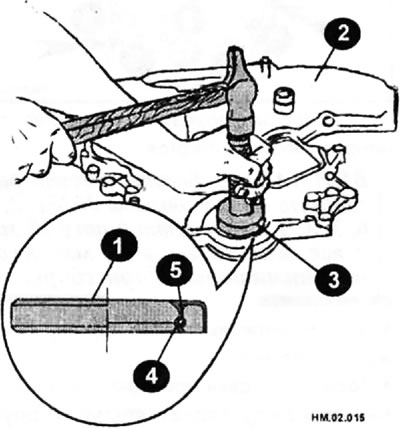

• Усталюеце пярэдні сальнік каленчатага вала (1) на перадпакой частка корпуса ланцуга прывада размеркавальных валаў (2). Вышмаруйце беражкі сальніка чыстым маторным алеем.
• Усталюеце сальнік так, каб працоўны беражок сальніка (4) быў накіраваны ўнутр рухавіка.

• З дапамогай апраўкі (3) або кавалка трубы падыходнага дыяметра забіце сальнік (1) так, каб ён быў на адным узроўні з паверхняй корпуса ланцуга прывада размеркавальных валаў (2).
• Упэўніцеся, што сцяжная спружына сальніка (5) знаходзіцца на сваім месцы, а кант сальніка (4) не вывернуты.
• Усталюеце на перадпакой частка корпуса ланцуга прывада размеркавальных валаў вечка вадзяной помпы і вечка нацягвальніка ланцуга.
• Усталюеце перадпакой частка корпуса ланцуга прывада размеркавальных валаў.

Увага: Пасля ўсталёўкі перадпакоя часткі корпуса ланцуга прывада размеркавальных валаў праверце розніцу па вышыні паміж перадпакоем часткай корпуса ланцуга і ўсталявальнай паверхняй алейнага паддона, і паміж задняй часткай корпуса ланцуга і ўсталявальнай паверхняй алейнага паддона. Калі розніца будзе менш ці больш 0,14 мм, то працэдуру ўсталёўкі перадпакоя часткі корпуса ланцуга прывада размеркавальных валаў неабходна паўтарыць.

• Усталюйце правую і левую крышкі для кантролю фаз впускных клапанаў.
• Усталюйце крышкі галовак блока цыліндраў.
• Усталюеце шкіў каленчатага вала.

Увага: Пасля ўстаноўкі шківа каленчатага вала праверце раўнамернасць яго кручэння ў нармальным кірунку.

• Далейшая ўстаноўка ажыццяўляецца ў парадку, зваротным зняцці.

Увага: Пасля запуску рухавіка могуць быць чутныя глухія грукі ў раёне ланцуга прывада ГРМ. Гэта нармальная з'ява і пасля росту гідраўлічнага ціску ў нацяжарвальніку ланцуга, грукі павінны знікнуць.

Праверка

• Перад запускам рухавіка праверце ўзроўні астуджальнай вадкасці, маторнага масла і іншых эксплуатацыйных вадкасцяў. Пры неабходнасці давядзіце ўзровень эксплуатацыйнай вадкасці да нармальнага значэння.
• Для праверкі наяўнасці ўцечак скарыстайцеся апісанай ніжэй працэдурай:

♦ Уключыце запальванне (не заводзячы рухавік). Калі ў паліваправодах створыцца ціск, праверце наяўнасць уцечак паліва ў злучэннях паліваправодаў.

♦ Завядзіце рухавік. Павялічыўшы хуткасць кручэння рухавіка, праверце наяўнасць уцечак паліва ў месцах злучэнняў паліваправодаў яшчэ раз.

• Пры які працуе рухавіку прыслухайцеся, ці няма незвычайных шумоў і вібрацый.
• Цалкам прагрэйце рухавік і праверце наяўнасць уцечак астуджальнай вадкасці, маторнага масла, іншых эксплуатацыйных вадкасцяў, палівы і адпрацаваўшых газаў.
• Выдаліце паветра з трубаправодаў, у прыватнасці, з трубаправодаў сістэмы астуджэння.
• Пасля астывання рухавіка праверце яшчэ раз узроўні астуджальнай вадкасці, маторнага масла і іншых эксплуатацыйных вадкасцяў. Пры неабходнасці даліце эксплуатацыйныя вадкасці.
